Клапаны с электропневматическим и пневматическим управлением Camozzi

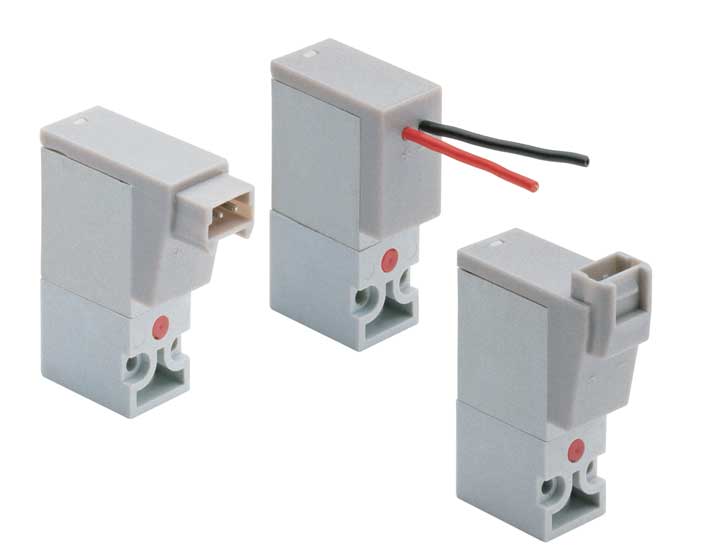

Электропневматические минираспределители прямого действия. Серия K

Электропневматические минираспределители прямого действия. Серия K3/2 трехлинейные, двухпозиционные Н.З. (нормально закрытые) или Н.О. (нормально открытые). Присоединение М5 (для одноместных плит); Присоединение М5 (для группового монтажа). Электропневматические распредилители прямого действия Серии К могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 3/2 лин/поз. (Н.З.) нормально закрытые или (Н.О.) нормально открытые. Монтажные плиты могут быть быть как одноместными, так и многоместными. На эти плиты можно монтировать и нормально закрытые и нормально открытые клапаны (но для последних нужен специальный переходник).

   Техническая характеристика

Электропневматические минираспределители прямого действия. Серия W

Электропневматические минираспределители прямого действия. Серия W

3/2 трехлинейные, двухпозиционные Н.З. (нормально закрытые) или Н.О. (нормально открытые). Присоединение М5 (для одноместных плит). Быстроразъемное соединение д.3 и 4 (для группового монтажа).Злектропневматические распределители прямого действия Серии W могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 3/2 лин/поз., нормально закрытые (Н.З.) или нормально открытые (Н.О.). Монтажные плиты могут быть как одноместными, так и многоместными. На этих базах можно монтировать и нормально закрытые и нормально открытые клапаны (но для последних нужен специальный переходник). Многоместные плиты поставляются со склада с быстроразъемным соединением Мод. 6700 для трубок диаметром 3 и 4.

   Техническая характеристика

Электропневматические минираспределители прямого действия. Серия P

Электропневматические минираспределители прямого действия. Серия P3/2 трехлинейные, двухпозиционные, Н.З. (нормально закрытые) или Н.О.(нормально открытые).
Присоединение М5 (для одноместных плит).
Быстроразъемное соединение д.3 и 4 (для группового монтажа).

Электропневматические распределители прямого действия Серии Р могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 3/2 лин/поз. (Н.З.) нормально закрытые или (Н.О.) нормально открытые. Отличие клапанов этой серии состоит в том, что корпус представляет единое целое с катушкой. Такая конструкция позволяет достичь очень хорошего соотношения - электропотребление/ расход, которое гарантирует отличную работу даже при крайних значениях указанных параметров. Монтажные плиты могут быть как одноместными так и многоместными. На этих плитах можно монтировать и нормально закрытые и нормально открытые клапаны (но для последних нужен специальный переходник).

   Техническая характеристика

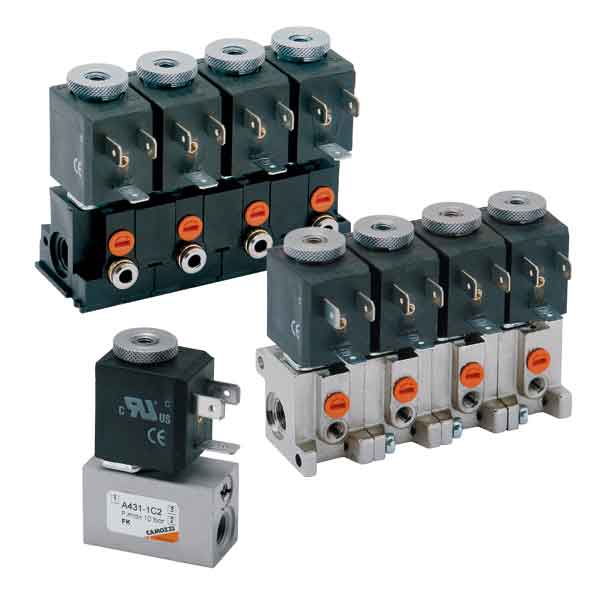

Электропневматические распределители прямого действия. Серия A.

Электропневматические распределители прямого действия. Серия A.

2/2, 3/2 двух- и трехлинейные, двухпозиционные, моностабильные, бистабильные (с катушкой G90). Присоединение М5, G1/8. Быстроразъемное соединение д.4. Электропневматические распределители прямого действия Серии А могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 2/2 и 3/2 лин/поз. нормально закрытые (Н.З.) или нормально открытые (Н.О.). Также электропневматические распределители прямого действия могут иметь различное исполнение корпуса - с резьбовыми отверстиями для подключения трубопроводов и приточного исполнения -для наиболее полного охвата всех случаев применения. Механика клапанов была разработана весьма тщательно: все внутренние рабочие детали выполнены из нержавеющей стали, а уплотнения из нитрилбутадиеновой резины (NBR). Электромагнит (соленоид) выполнен в виде отдельной катушки, которая может быть легко снята без применения инструментов и без пневматического отключения клапана. Эта серия имеет разные типы катушек, которые полностью взаимозаменяемы с точки зрения монтажа. Выбор каждой отдельной катушки определяет потребление электроэнергии и коммутируемое давление.

Электропневматические распределители прямого действия. Серия 6.

Электропневматические распределители прямого действия. Серия 6.

2/2, 3/2 двух- и трехлинейные, двухпозиционные, моностабильные. Присоединение G1/8 и G3/8. Быстроразъемное соединение д.4. Электропневматические распределители прямого действия Серии 6 могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 2/2 и 3/2 лин/поз. нормально закрытые (Н.З.) или нормально открытые (Н.О.). Корпуса этих распределителей были разработаны как для индивидуального использования, так и для группового монтажа.  Корпуса снабжены присоединительными отверстиями Gl/8 (G3/8 для двухлинейных) или встроенными быстроразъемными соединениями д.4.

   Техническая характеристика

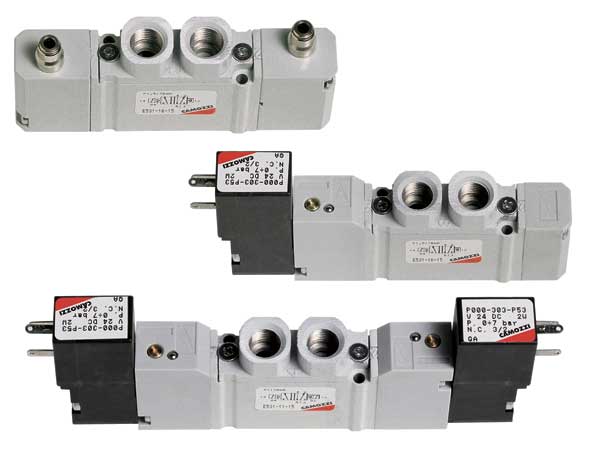

Распределители с пневматическим и электропневматическим управлением. Серия Е

Распределители с пневматическим и электропневматическим управлением. Серия ЕС присоединительными отверстиями на корпусе. Для индивидуального и группового монтажа.
Размеры 10.5, 16 и 19 мм.

Распределители Серии Е характеризуются большими расходами при малых габаритах. Эти распределители производятся трех различных размеров и пригодны для индивидуального использования или для группового монтажа. Плиты изготавливаются из специальных алюминиевых сплавов и могут быть индивидуальные или групповые. В плитах имеется общий вход и два общих выхлопных отверстия, совмещенные с выхлопом пилотов. Для электромонтажа на плите крепится многоштырьковый разъем с электрическим кабелем.

   Техническая характеристика

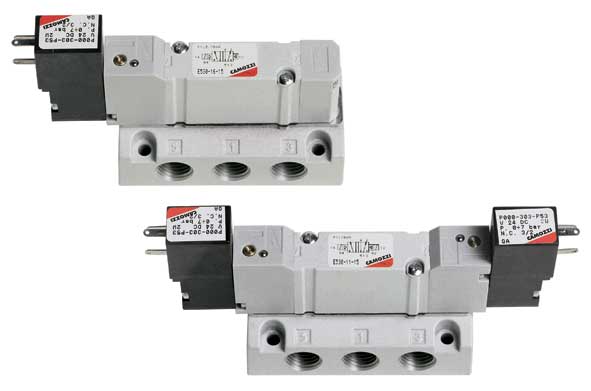

Распределители с пневматическим и электромагнитным управлением. Серия Е

Распределители с пневматическим и электромагнитным управлением. Серия Е

Для индивидуального и группового монтажа на плите.
Размеры 10.5, 16 и 19 мм.

Распределители Серии Е характеризуются большими расходами при малых габаритах. Производятся трех различных размеров, пригодны для индивидуального использования или для группового монтажа. Плиты изготавливаются из специальных алюминиевых сплавов и могут быть индивидуальные или групповые. Конструкция с общим входом и двумя выхлопными отверстиями, совмещенными с выхлопом пилотов. Для электромонтажа на плите крепится многоштырьковый разъем с электрическим кабелем.

   Техническая характеристика

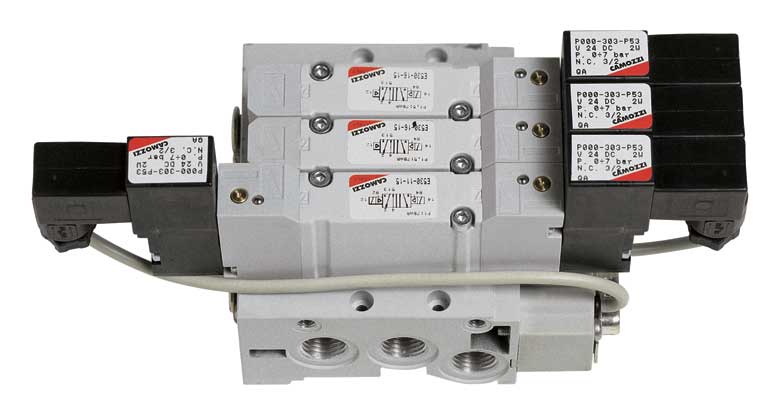

Колодки и многоместные плиты для распределителей серии Е с пневматическим и электропневматическим управлением. Серия Е

Распределители с пневматичеКолодки и многоместные плиты для распределителей серии Е с пневматическим и электропневматическим управлением. Серия Еским и электромагнитным управлением. Серия ЕМногоместные плиты
Многоместные плиты изготовлены из алюминиевого профиля и имеют общее питание (1) и (12-14), выхлопы (3-5) и пилотные выхлопы (82-84).

Плиты с внешней запиткой пилотов (12-14) могут поставляться по специальному заказу. Также имеются резьбовые отверстия для закрепления кабеля и разъема. С нижней стороны плиты расположены два резьбовых отверстия для крепления двух скобок DIN -рейки (EN 50022), а два других отверстия -для крепления кабелей ITEM Мод. LINEA 5. Все плиты поставляются со штифтами, внутренними уплотнениями и крепежными винтами. Распределители для колодок и многоместных плит могут иметь три типа присоединительных отверстий: резьбовые отверстия и в виде быстроразъемных соединений под два различных диаметра. Колодки Колодки изготовлены из алюминия методом литья под давлением. ??меют резьбовые присоединительные отверстия, в том числе для пилотных выхлопов (82-84) и для внешней запитки пилотов (12-14). Колодки поставляются с монтажными штифтами.

   Техническая характеристика

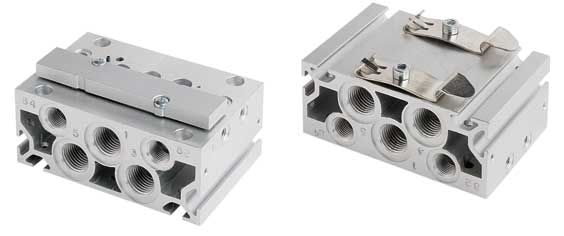

Принадлежности для распределителей серии E с пневматическим и электропневматическим управлением

Принадлежности для распределителей серии E с пневматическим и электропневматическим управлением

Электрическое подключение выполнено в виде многоштырькового разъёма для групповой подачи электрических сигналов непосредственно на катушки. Эта характеристика допускает специфические применения, которые требуются для интегрированных систем, состоящих от 2 до 12 моностабильных распределителей и от 2 до 6 бистабильных распределителей. Только один кабель требуется для подключения многоштырькового разъёма к компьютеру или ПЛК. Горизонтальный монтажный кронштейн Мод.В1 и вертикальный монтажный кронштейн Мод.В2 используется для крепления распределителей с присоединительными отверстиями на корпусе на плоской поверхности.Вертикальный монтажный кронштейн Мод.В2 может использоваться только с моностабильными распределителями. Переходные соединительные плиты (Мод.PCP) могут использоваться, когда один или несколько распределителей должны быть запитаны давлением, отличным от давления, которым должна быть запитана многоместная плита. Переходные соединительные плиты (Мод.PCS) могут использоваться, когда один или несколько распределителей должны иметь различные выхлопы. Обе модели переходных плит поставляются с внутренними уплотнениями, винтами и штифтами. Для монтажа кронштейна (Мод.PCF) для присоединения DIN рейки EN 50022 крепятся на нижней части плиты винтами. Заглушки для плит (Мод.TP) используются для закрытия посадочных мест одного или нескольких распределителей.

   Техническая характеристика

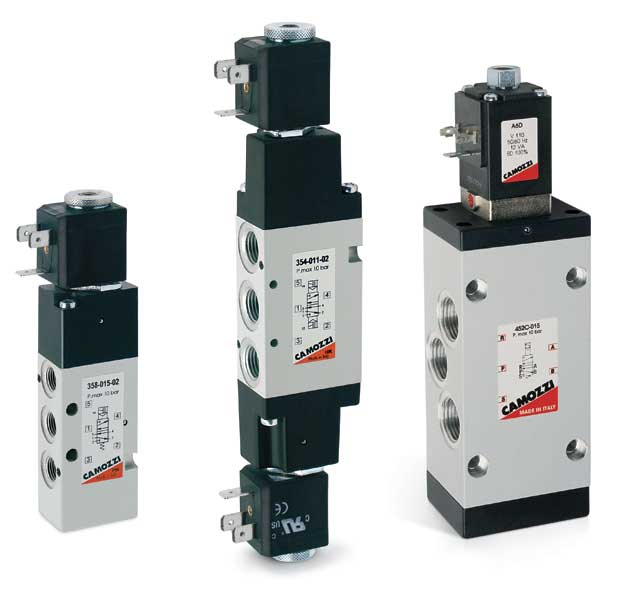

Золотниковые распределители с электропневматическим управлением. Серия 3 и 4.

Золотниковые распределители с электропневматическим управлением. Серия 3 и 4.Серия 3: G1/8 и G1/4, 3/2, 5/2 трех- и пятилинейные, двухпозиционные.
Серия 4: G1/8, G1/4 и G1/2, 3/2, 5/2 трех- и пятилинейные, двухпозиционные, 5/3 пятилинейные, трехпозиционные.

Электропневматические распределители Серии 3 и 4 с присоединением G1/8, G1/4 и G1/2, структурой 3/2, 2x3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях:

- с электропневматическим управлением и пружинным возвратом;
- с двусторонним электропневматическим управлением.
Распределители Серии 3 и 4 управляются электрическими катушками Серий U и G с размерами 22x22 мм, за исключением G1/2, для которых используются катушки Серии 6 (32x32). Новая конфигурация 2x3/2 дает больше возможностей в реализации пневматических схем. Основное их преимущество - это малые размеры, они удобны для установки в ограниченном пространстве. В распределителях Серии 3 и 4, G1/8 и G1/4, есть два дополнительных отверстия для крепления на плите CNVL.

   Техническая характеристика

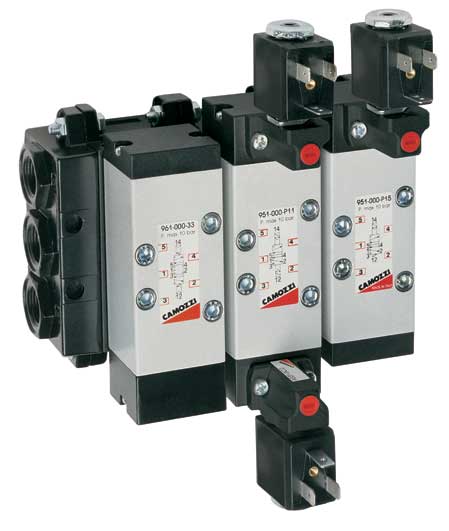

Золотниковые распределители с электропневматическим управлением. Серия 9

Золотниковые распределители с электропневматическим управлением. Серия 9

Золотниковые распределители с электропневматическим и пневматическим управлением Серия 9 в соответствии со стандартом ISO, размерами 1, 2 и 3.

Доступны три различных типа монтажных плит:
- одноместная плита с выходами сбоку;
- одноместная плита с выходами снизу;
- многоместная плита с общим каналом для подвода магистрального давления и двумя общими коллекторами для линий выхлопа в комплекте с концевыми блоками.

Распределители серии 9 имеют следующие типы управления:
- одностороннее электропневматическое управление с пружинным возвратом;
- одностороннее электропневматическое управление с пневматическим возвратом (пневмопружина);
- двустороннее электропневматическое управление;
- пневматическое управление с возвратной пружиной;
- двустороннее пневматическое управление;
- одностороннее пневматическое управление с пневматическим возвратом (пневмопружина).

   Техническая характеристика

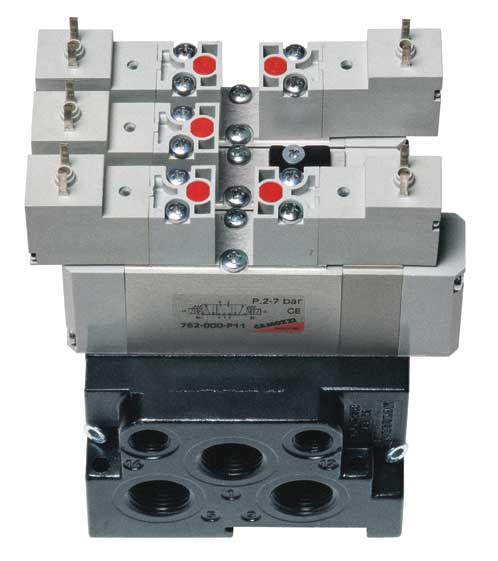

Золотниковые распределители с электропневматическим и пневматическим управлением. Серия 7

Золотниковые распределители с электропневматическим и пневматическим управлением. Серия 7(VDMA 24563) ISO 15407-1.
Размеры 26мм и 18мм.
Боковое расположение присоединительных отверстий,
групповой монтаж (VDMA 24563 размер 01 - 02).

Золотниковые распределители с электропневматическим и пневматическим

управлением Серия 7 производятся по стандарту ISO 15407-1 (VDMA 24563)
размер 26мм (VDMA 01) и 18мм (VDMA 02).

Распределители имеют следующие типы управления:
- электропневматическое с возвратной пневмопружиной;
- двухстороннее электропневматическое управление;
- пневматическое с возвратной пневмопружиной;
- двухстороннее пневматическое управление.

   Техническая характеристика

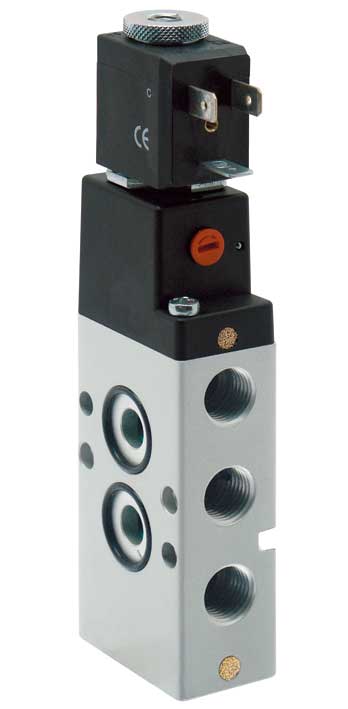

Золотниковые распределители. Серия NA.

Золотниковые распределители. Серия NA.

С электропневматическим и пневматическим управлением, 3/2, 5/2 трех- и пятилинейные, двухпозиционные, 5/3 пятилинейные, трехпозиционные, присоединение: G1/4 и приточная поверхность согласно стандарта NAMUR. Распределители Серии NA выпускаются в следующих версиях: 3/2, 5/2 и 5/3- лин/поз., нормально открытые (Н.О.) и нормально закрытые (Н.З.), могут быть как моностабильными, так и бистабильными, с электропневматическим и пневматическим управлением. Распределители имеют приточную поверхность по стандарту NAMUR и предназначены для установки непосредственно на компоненты, имеющие аналогичную поверхность, например, на некоторые поворотные цилиндры. Все распределители Серии NA оснащены ручным дублированием и могут поставляться с катушками различного напряжения, в том числе во взрывобезопасном исполнении по страндарту UL и Atex.

   Техническая характеристика

Золотниковые распределители с пневматическим управлением. Серия 3 и 4

Золотниковые распределители с пневматическим управлением. Серия 3 и 43/2, 5/2 трех- и пятилинейные, двухпозиционные 5/3 пятилинейные, трехпозиционные Золотниковые распределители с пневматическим управлением 3/2, 5/2 и 5/3-лин/поз. Серия 3 и Серия 4 с присоединением G1/8, G1/4 и G1/2 (G1/2 только для Серии 4) имеют три типа возврата в исходное положение: пневматическое, пружинный возврат и дифференциальное управление (последние только для Серии 4). Двустороннее управление положением золотника позволяет применять его для широкого спектра задач управления. 3/2-лин/поз. распределитель может использоваться как нормально закрытый (при подаче давления на вход Р), либо как нормально открытый (при подаче давления на вход R). Более того, в некоторых случаях (например, когда давление, подаваемое в цилиндр при прямом ходе должно отличаться от давления подаваемого при обратном) оказывается полезным то, что 5/2-лин/поз. распределитель позволяет подавать различные уровни давления от двух источников через выхлопные отверстия R и S. На распределителях Серии 3 и 4 с присоединением G1/8 и G1/4 имеется два дополнительных отверстия для монтажа на плиту CNVL.

   Техническая характеристика

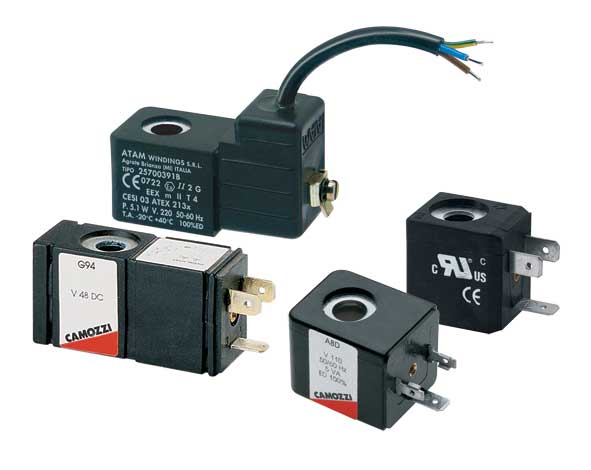

Соленоиды А70-G70-A80-G80-H80 для пневмораспределителей серий A-3-4-9-NA

Соленоиды А70-G70-A80-G80-H80 для пневмораспределителей серий A-3-4-9-NA

Зти соленоиды могут быть собраны с указанными сериями распределителей. Модель G90 обеспечивает возможность импульсного управления клапаном. Достаточно короткого импульса - 20 мс, для того чтобы запорный элемент сработал и остался в этом положении. Для возврата его в исходное положение необходима подача короткого “отпускающего” импульса по отдельному входу. Повторные импульсы по одному входу не приводят к смене положения запорного элемента. Соленоиды Мод. G90 также могут использоваться с указанными сериями распределителей.

   Техническая характеристика

Пневматические острова. Серия 3 Plug In.

Пневматические острова. Серия 3 Plug In.Plug-In система для электропневматических распределителей Серии 3 G1/8, 2x3/2, 3/2, 5/2 и 5/3 лин/поз. Эта Plug-In система основана на использовании электропневматических распределителей Серии 3 с присоединением G1/8, поставляется полностью собранной и протестированной, включает в себя до 22 распределителей (с двумя SUB-D разъемами), имеет класс защиты IP65.

Вся электрическая часть полностью базируется на печатных платах и состоит из:

- входного модуля ПРАВОГО и/или ЛЕВОГО, имеющего разъем SUB-D 25 штырьковый для подключения пневмоострова;
- модули расширения на 2 или 3 установочные позиции. Возможно комбинировать модули просто приставляя их друг к другу максимум до 11 мест для распределителей (моно- и/или бистабильных).
Для расширения пневмоострова до 22 распределителей используется один входной модуль ЛЕВЫЙ, один ПРАВЫЙ и одна торцевая заглушка.

Кроме того, электрическая часть модуля содержит светодиоды и имеет защиту от перепадов напряжения. Пневматическая часть является модульной и СОСТО??Т ??З:
- ОСНОВНОГО (входного) модуля, расчитанного на 2 или 3 установочные позиции;
- промежуточного трехпозиционного блока;
- концевого модуля.
Различные модули могут быть собраны вместе посредством винтов позволяя получить остров с желаемым количеством установочных позиций. При необходимости работы распределителей пневмоострова на двух различных давлениях можно использовать специальные заглушки устанавливаемые между модулями. Для получения дополнительных подводных и отводных отверстий в номенклуатуре имеется промежуточная плита устанавливаемая на место одного распределителя. Данная плита позволяет получить 3 и более различных номиналов давления.

   Техническая характеристика

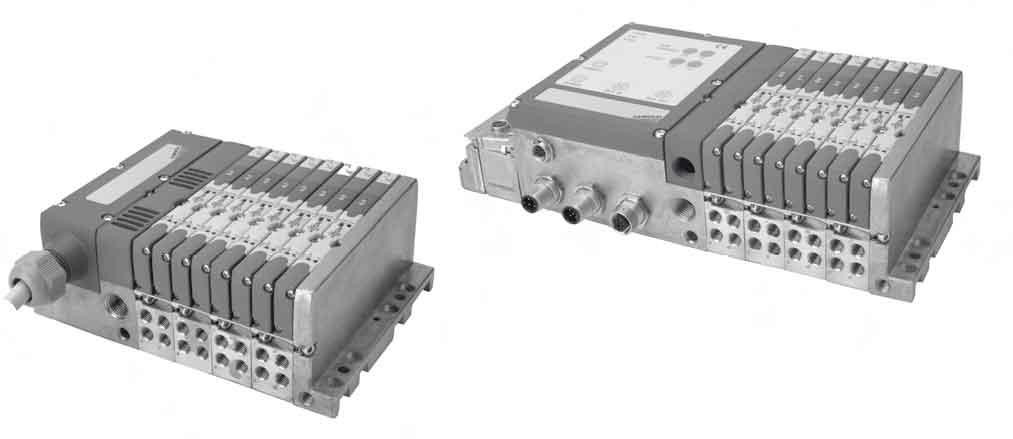

Пневматические острова. Серия H

Пневматические острова. Серия H

Благодаря применению новейших технологий из области пневматики и электроники, пневматические острова предоставляют широкий спектр возможностей и большую гибкость в применении. Пневмоострова Серии H разработаны для применения в различных областях промышленности, особенно в автоматизированных системах. Дизайн и особенности конструкции пневмоостровов Серии H делают их незаменимыми в тех областях промышленности, где качество и надежность компонентов являются жизненно-важными для функционирования автоматических и динамических систем. Размеры 10.5 мм и 21 мм

Пневматические острова. Серия Y.

Пневматические острова. Серия Y.

Пневматическая часть: модули на 2, 4 и 8 позиций распределителя Электрическое подключение: индивидуальное, многоштырьковое, Fieldbus, Profibus DP, СапОрeп, DeviceNet (ASI готовится к выпуску). Пневматические острова Серии Y основаны на специальных решениях как в области пневматики, так и в области электроники.

Основные характеристики:

- Объединение плиты и определенного количества распределителей в едином "модуле" (2, 4 или 8 позиций для распределителей).
- Каждая позиция модуля конфигурируется индивидуально при помощи картриджей и золотников, которые обеспечивают необходимую функцию распределителя.
- Возможность изменения функции или отключения распределителей без разборки пневмоострова.
- Простота подключения расширительных модулей.
- Каждая позиция распределителя занимает размер 12.5 мм.
- Высокий расход 750 Нл/мин.

   Техническая характеристика

Пневматические шкафы управления. Серия BOX

Пневматические шкафы управления. Серия BOXНовинка, с нетерпением ожидаемая на рынке: стандартный пневмошкаф Серии BOX. В предельно сжатые сроки Вы получаете адаптированную для решения Ваших задач, протестированную и готовую к инсталляции и немедленной работе систему управления пневматической аппаратурой Вашего технологического оборудования. Для заказа достаточно определиться только с количеством исполнительных механизмов. Коммутация пневматических линий, подключение к клеммной колодке осуществляется с нижней части шкафа. Благодаря применению технологий серийного производства, новинка значительно более доступна по цене по сравнению с нестандартным пневмошкафом.

   Техническая характеристика

Золотниковые распределители. Серия 9. размер 4

Золотниковые распределители. Серия 9. размер 4

Пятилинейный двухпозиционный.
Установка на стандартную плиту (ISO 5599/1). Размер 4.
Золотниковые распределители с электропневматическим и пневматическим управлением Серии 9 соответствуют стандарту ISO с размером 4
Наличие пневматического и электрического способа управления позволяет решать различные задачи.
