Устройства и блоки подготовки воздуха Camozzi

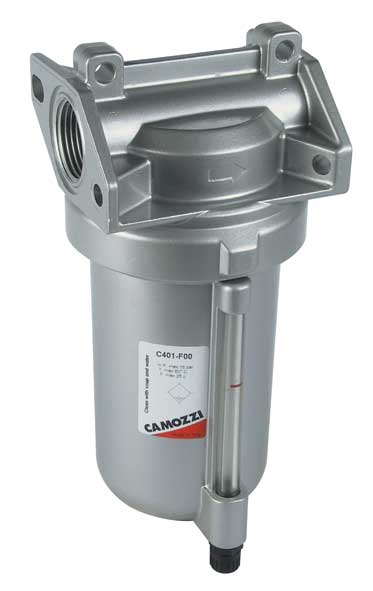

Фильтры. Серия C.

Фильтры. Серия C.Присоединение G1

Компактные с металлическим стаканом и байонетным креплением. Фильтрыпредназначены для очистки сжатого воздуха от твёрдых частиц, влаги и остатков компрессорного масла.Компактные фильтры Серии С поставляются с присоединительным размером G1. Алюминиевый стакан с байонетным креплением имеет прозрачную мерную трубку для индикации уровня конденсата. Фильтры Серии С оснащены полуавтоматическим/ручным клапаном слива (реагирует на падение давления на входе ниже 0,3 бара или при отключении компрессора в конце смены) или автоматическим клапаном с поплавком.

   Техническая характеристика

Коалесцентные фильтры. Серия С

Коалесцентные фильтры. Серия С

Коалесцентные фильтры. Серия С
Присоединение G1

Компактные с металлическим стаканом и байонетным креплением. Принцип действия коалесцентных фильтров основан на эффекте коалесценции - слияние мельчайших капель влаги на специальном материале фильтрующего элемента. Коалесцентные фильтры объединяют в себе достоинства фильтров тонкой очистки и систем удаления влаги. Они надежно отсеивают частицы размерами от 0,01 мкм, а использование при фильтрации эффекта коалесценции позволяет практически полностью избавиться от влаги в линиях даже при существенных колебаниях расхода. Коалесцентный фильтр Серии С поставляется с присоединением G1. Алюминиевый стакан с байонетным креплением имеет прозрачную мерную трубку для индикации уровня конденсата (максимальный уровень отмечен красной чертой). Осушитель Серии С может быть оснащен механизмом слива конденсата двух типов -ручным / полуавтоматическим или автоматическим. Прим.: Фильтр должен устанавливаться в систему после фильтров со степенью очистки 25 и 5 мкм.

   Техническая характеристика

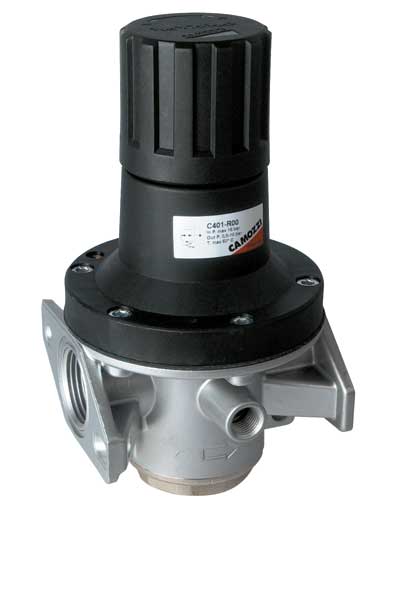

Регуляторы давления. Серия С

Регуляторы давления. Серия СПрисоединение G1
Компактные.

Регуляторы давления предназначены для понижения входного давления и поддержания выходного значения на уровне настройки. Регуляторы давления Серии С поставляются с присоединением G1 и имеют резьбовое отверстие для установки манометра. При повышении давления на выходе регулятора выше уровня настройки, выходная линия, через специальное отверстие в регуляторе, соединяется с атмосферой. Настройка выходного давления производится вращением ручки, имеющей фиксацию на корпусе.

   Техническая характеристика

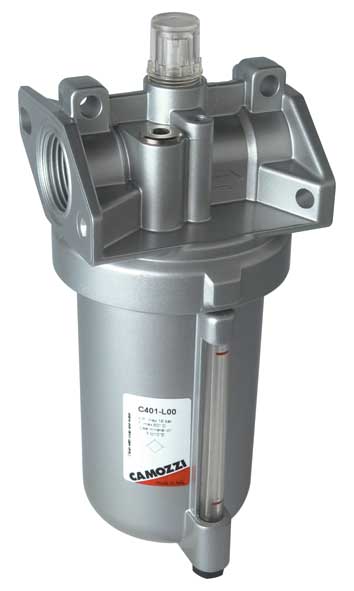

Маслораспылители. Серия С

Маслораспылители. Серия С

Маслораспылители. Серия С
Присоединение G1/4, G3/8, G1/2, G1 Компактные с металлическим стаканом и байонетным креплением. Маслораспылители предназначены для подачи в пневматическую систему распыленного масла для смазки трущихся поверхностей подвижных частей цилиндров и клапанов. Маслораспылители Серии С поставляются с присоединением G1. Алюминиевый стакан с байонетным креплением имеет прозрачную мерную трубку. Расход масла можно регулировать винтом в верхней части корпуса маслораспылителя и контролировать по частоте падения капель внутри прозрачного колпачка. Заливка масла производится через пробку в верхней части корпуса, причем без отключения давления.

   Техническая характеристика

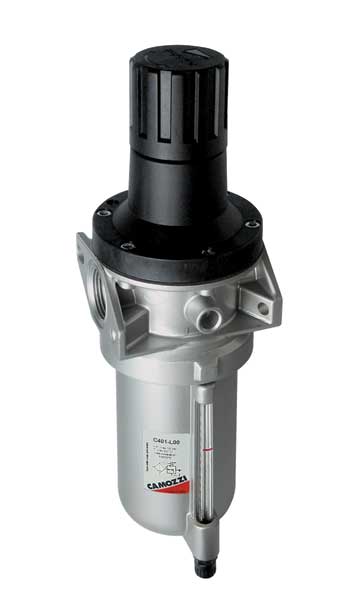

Фильтр-регулятор. Серия С

Фильтр-регулятор. Серия СПрисоединение  G1

Компактные с металлическим стаканом и байонетным креплением. Фильтры-регуляторы Серии С пост авляются с присоединительным размером G1. Фильтры-регуляторы широко используются для подготовки воздуха в современных пневмосистемах благодаря совмещению функций фильтра и регулятора давления в одном устройстве с меньшими габаритными размерами и меньшей стоимостью, чем два устройства отдельно.

   Техническая характеристика

Клапан безопасности. Серия C.

Клапан безопасности. Серия C.

Присоединение  G1.
3/2 лин/поз. компактная модульная конструкция. Клапан безопасности Серия С поставляется с присоединением G1. Клапан безопасности разработан таким образом, что выходное давление воздуха может быть сброшено, подвод воздуха перекрыт, а клапан заблокирован. При техническом обслуживании, с целью обеспечения безопасности, клапан позволяет отключить пневмосистему оборудования от источника сжатого воздуха, а воздух из пневмосистемы сбросить в атмосферу. Располагаются эти клапаны обычно перед блоком подготовки воздуха (FRL), используя монтажные приспособления, позволяющие собрать клапан безопасности с устройствами подготовки воздуха Серии С в единый блок.

   Техническая характеристика

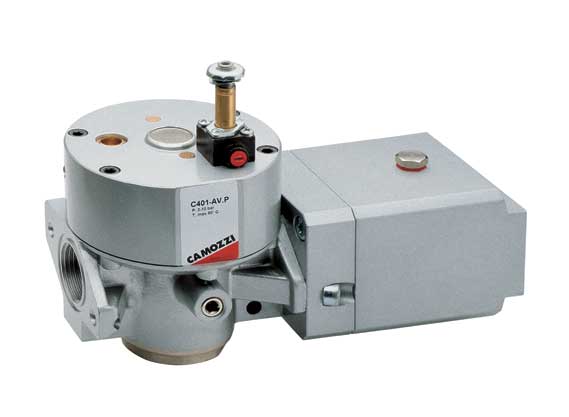

Клапан "мягкого" пуска. Серия С

Клапан Присоединение G1/4, G3/8, G1/2, G1 Компактные с металлическим стаканом и байонетным креплением. Клапан “мягкого” пуска позволяет избежать травматизма и поломок оборудования при включении пневматической системы, содержащей цилиндры. Клапан “мягкого” пуска делает возможным постепенно увеличивать давление в пневматической системе до 50% от входного значениl, после чего величина давления скачком увеличивается до магистрального (100%). Стандартное расположение клапана “мягкого” пуска - после блока подготовки воздуха (FRL). Фактически, конструкция фланца этого клапана позволяет смонтировать его на блоке подготовки воздуха G1 Серии C. Клапаны “мягкого” пуска поставляются двух типов: с електромагнитным управлением; с пневматическим управлением. Для клапана с электромагнитным управлением используется распределитель 3/2 лин/поз. H3 Мод. A631-AC2. Этот распределитель срабатывает только при замыкании электрического контакта. Для клапана с пневматическим управлением используется распределитель Мод. A631-AC2-AVP/P со встроенным быстроразъемным соединением ?4. Через это соединение клапан пневматического управления получает сигнал от 3/2 лин/поз. H3 распределителя с ручным управлением, работающего как основной переключатель. По заказу клапан “мягкого” пуска может поставляться с реле давления, которое ввинчивается в верхней части вместо заглушки Мод. 2611-G1/8.

   Техническая характеристика

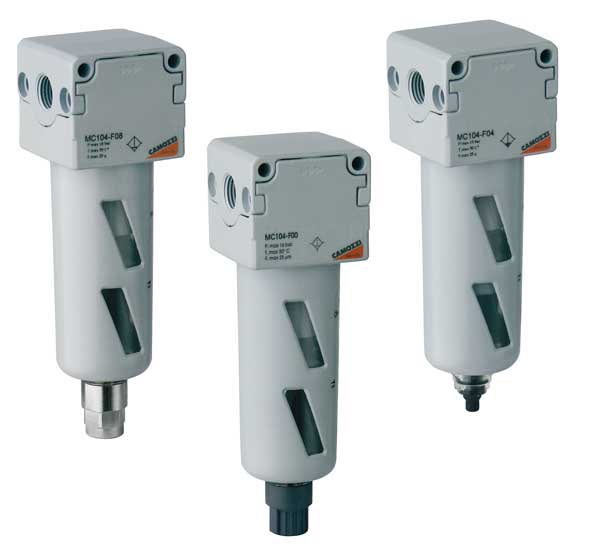

Фильтры. Серия МC.

Фильтры. Серия МC.

Присоединение G1/4, G3/8 и G1/2. Модульный тип. Металлический стакан с байонетным креплением. Доступны фильтры Серии МС с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного стекла и имеют конденсатоотводчик, работающий как в ручном, так и в полуавтоматическом режимах. По запросу возможно заказывать фильтры с фильтрующими элементами, отличающимися от стандартных, и с иными типами устройств для слива конденсата.

   Техническая характеристика

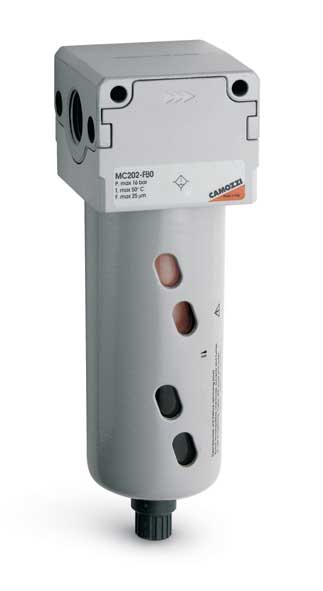

Коалесцентные фильтры. Серия МC.

Коалесцентные фильтры. Серия МC.Присоединение G1/4, G3/8 и G1/2. Модульный тип. Металлический стакан с байонетным креплением. Доступны коалесцентные фильтры Серии МС с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного стекла и имеют конденсатоотводчик, работающий в ручном/полуавтоматическом режиме. Кроме того, также возможен заказ фильтров с автоматическими конденсатоотводчиками. Модульную сборку см. на стр. 6.01.001, 6.12.001. Прим.: Фильтр должен установливаться в систему после фильтров со степенью очистки 25 и 5 мкм.

   Техническая характеристика

Регуляторы давления. Серия МC.

Регуляторы давления. Серия МC.

Присоединение G1/4, G3/8, G1/2, G1 Модульный тип Доступны регуляторы давления Серии MC с присоединением G1/4, G3/8 и G1/2. Все версии имеют панельное крепление.

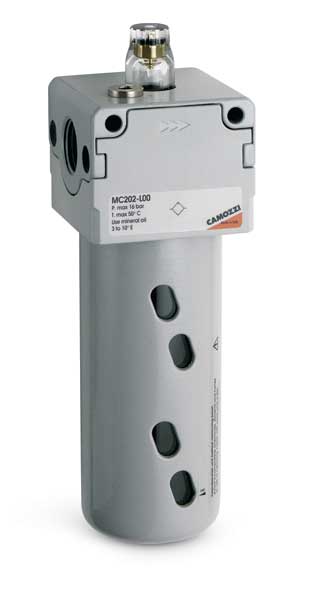

Маслораспылители. Серия MC.

Маслораспылители. Серия MC.Присоединение G1/4, G3/8 и G1/2. Модульный тип. Металлический стакан с байонетным креплением.Доступны маслораспылители Серии МС с присоединением G1/4, G3/8 и G1/2. Стаканы этих маслораспылителей сделаны из металла с окошками из прозрачного стекла Процесс маслораспыления можно наблюдать через небольшой прозрачный колпачок в верхней части маслораспылителя, а регулировка интенсивности осуществляется специальным винтом.

   Техническая характеристика

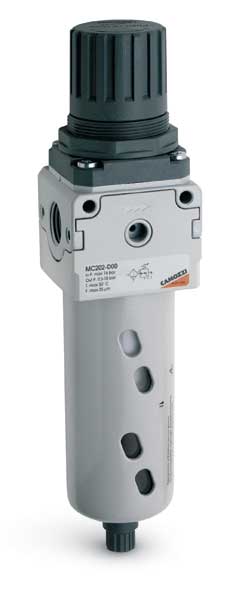

Фильтры-регуляторы. Серия МC.

Фильтры-регуляторы. Серия МC.

Присоединение G1/4, G3/8, G1/2. Модульный тип. Компактные с металлическим стаканом и байонетным креплением. Доступны фильтры-регуляторы Серии MC с присоединением G1/4, G3/8, G1/2. В них объединены функции фильтров и регуляторов, что позволяет иметь меньшие размеры, чем два элемента по отдельности.

   Техническая характеристика

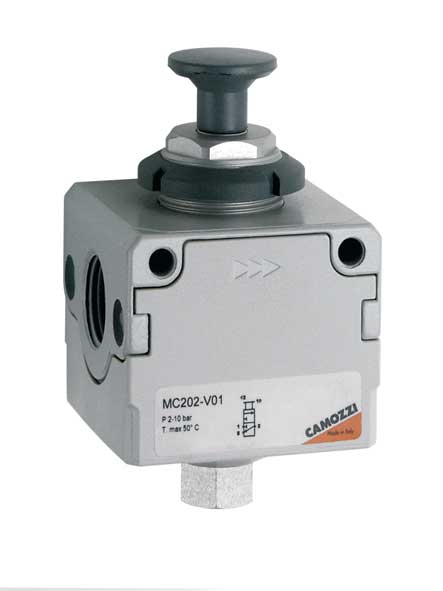

Входной клапан безопасности. Серия МC.

Входной клапан безопасности. Серия МC.Присоединение G1/4, G3/8 и G1/2. Модульный тип. Входной клапан безопасности разработан таким образом, что выходное давление воздуха может быть сброшено, подвод воздуха перекрыт, а клапан заблокирован. При техническом обслуживании, с целью обеспечения безопасности, клапан позволяет отключить пневмосиcтему оборудования от источника сжатого воздуха, а воздух из пневмосистемы сбросить в атмосферу. Предназначены эти клапаны для модульной сборки вместе с другими элементами Серии МС в единый блок подготовки воздуха (FRL). Доступны клапаны безопасности Серии МС с присоединением G1/4, G3/8 и G1/2.

   Техническая характеристика

Коллектор. Серия MC

Коллектор. Серия MC
Присоединение G1/4, G1/2. Модульный тип. Коллектор Серии MC используется для получения дополнительных выходных пневмосистем. В случае необходимости разделения контуров с маслораспылением и без, использовать коллектор с обратным клапаном. Если коллектор монтируется, как конечный элемент, то он должен быть собран с крепёжным фланцем.

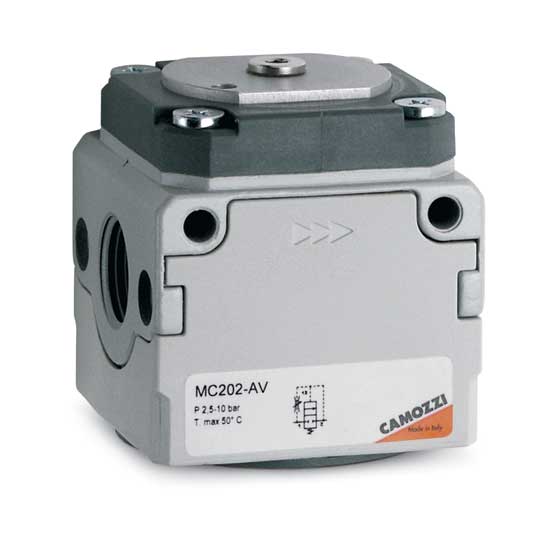

Клапан "мягкого" пуска. Серия МC.

Клапан

Присоединение G1/4, G3/8, G1/2. Модульный тип. Клапан “мягкого” пуска позволяет избежать поломок оборудования и травмирования персонала при включении пневматической системы с цилиндрами. Клапан “мягкого” пуска делает возможным постепенно увеличивать давление в пневматической системе до 50% от входного значения, после чего величина давления скачком увеличивается до магистрального (100%). Обычно клапан “мягкого” пуска устанавливается после блока подготовки воздуха.

   Техническая характеристика

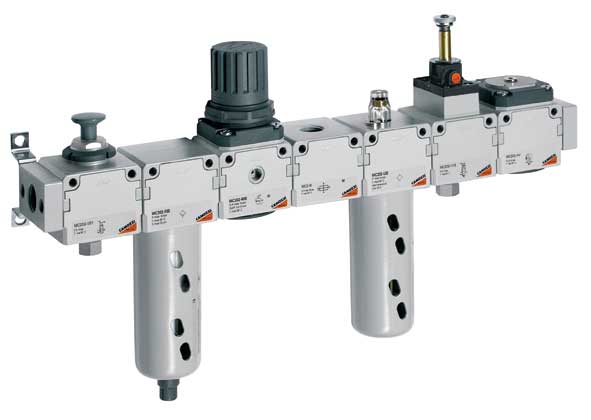

Блоки подготовки воздуха Серия MC

Блоки подготовки воздуха Серия MCТип сборки фильтров, регуляторов и маслораспылитлей Серии MC позволяет легко и быстро получать необходимую конфигурацию блока подготовки воздуха. Сборка обеспечивается шпильками с наружной и внутренней резьбами, на которые надеваются отдельные элементы без ограничения. Такая сборка обеспечивает лёгкий монтаж, обслуживание и комбинирование блоков в соответствии с потребностями клиентов. Блок в сборе может крепиться через отверстия в корпусах отдельных элементов или при помощи боковых фланцев.

Фильтр серии МC в сборе.

Фильтр серии МC в сборе.

Присоединение G1/4, G3/8, G1/2
Модульная сборка.





Регуляторы давления серии МС батарейной сборки.

Регуляторы давления серии МС батарейной сборки.

Присоединение G1/4 Модульный тип Регуляторы давления батарейной сборки Серии MC используют в случае необходимости получения различных рабочих давлений в пневматической системе.

   Техническая характеристика

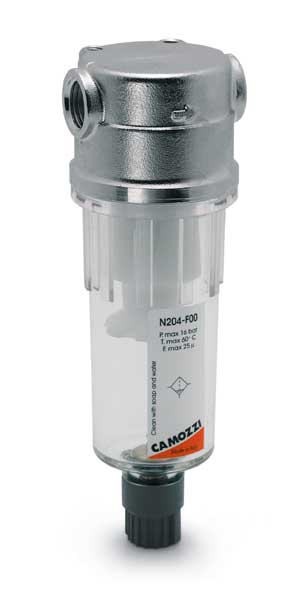

Фильтры. Серия N.

Фильтры. Серия N.Присоединение G1/4 и G1/2. Модульный тип.Коллектор Серии МС используется для получения дополнительных выходных пневмосистем. В случае необходимости разделения контуров с маслораспылением и без, использовать коллектор с обратным кла па ном. Если коллектор монтируется, как конечный элемент, то он должен быть собран с крепежными фланцами.

   Техническая характеристика

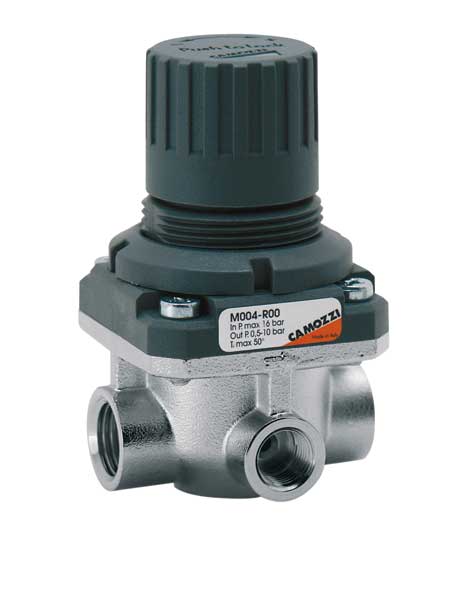

Микрорегулятор давления. Серия M.

Микрорегулятор давления. Серия M.

Присоединение G1/8, G1/4. Регуляторы давления Серии М поставляются с присоединительными размерами Gl/8, G1/4 и имеют резьбовое отверстие для присоединения манометра. Микрорегуляторы поставляются трех типов: без сброса давления; с прецизионной регулировкой, со сбросом давления; VS (с быстрым сбросом давления). Зти регуляторы могут монтироваться непосредственно на трубопроводах или на панели. Используется преимущественно в пневмосистемах с малым потреблением сжатого воздуха. Характеризуется малыми габаритными размерами и низкой ценой.

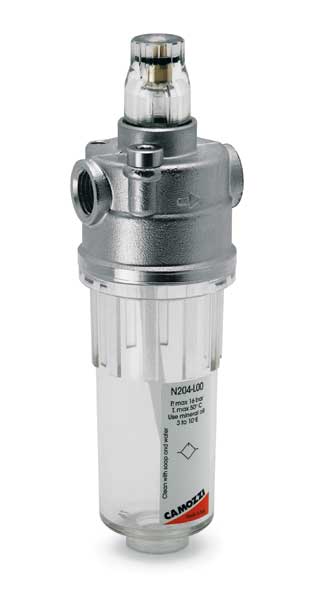

Маслораспылитель. Серия N.

Маслораспылитель. Серия N.Присоединение G1/8, G1/4. Маслораспылитель Сери N поставляются с присоединительными резьбами G1/4 и G1/8. Маслораспылители имеют корпус из латуни (OT58) и стакан из технополимера.Расход масла можно регулировать винтом в верхней части корпуса маслораспылителя и контролировать по частоте падения капель внутри прозрачного колпачка. Заливка масла производится через пробку в верхней части корпуса при отключенном давлении.

   Техническая характеристика

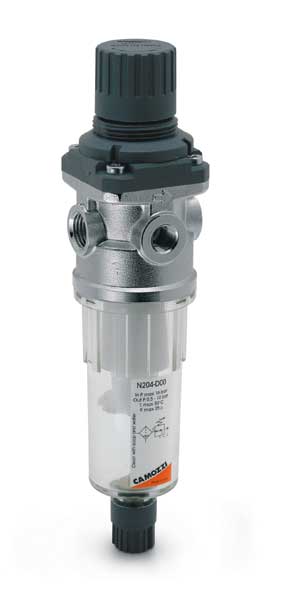

Фильтр-регулятор. Серия N.

Фильтр-регулятор. Серия N.

Присоединение G1/8, G1/4; ниппельного типа с прозрачным стаканом. Фильтры-регуляторы Серии N поставляются с присоединительными размерами G1/4 и G1/8. Регулятор имеет мембрану и сброс выходного давления, превышающего уровень конденсата. Прозрачный стакан фильтра позволяет регулировать уровень конденсата. Фильтры-регуляторы серии N оснащены полуавтоматическим клапаном слива (реагирует на падение давления на входе ниже 0,3 бар при отключении компрессора в конце смены). Полуавтоматический клапан слива имеет также ручной режим. Для соединения элементов блока подготовки воздуха Серии N используется Мод.S2500.

   Техническая характеристика

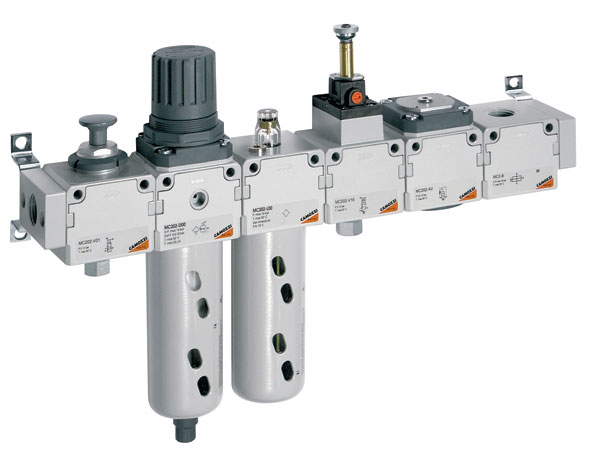

Принадлежности для фильтров, регуляторов и маслораспылителей. Серия C, MC, N, M

Принадлежности для фильтров, регуляторов и маслораспылителей. Серия C, MC, N, MМонтажные кронштейны.
Фиксирующие фланцы, винты для сборки.
Отводные блоки.
Манометры диаметром 43, 53, 63 мм.

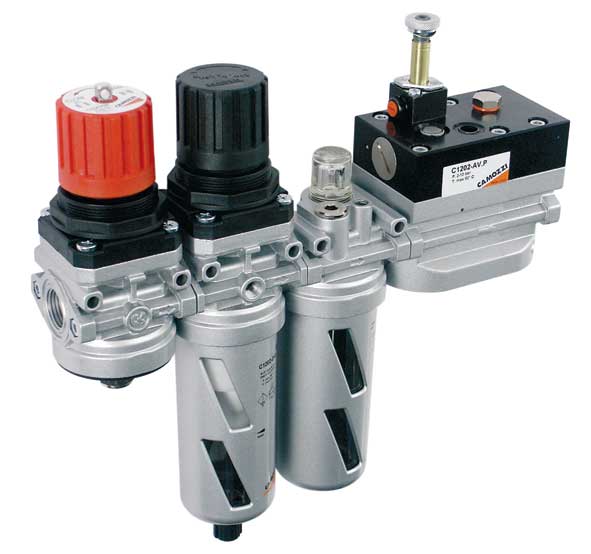

Блок подготовки воздуха в сборе. Серия С

Блок подготовки воздуха в сборе. Серия СБлок подготовки воздуха в сборе. Серия С. Присоединение G1. Собранные в блоки фильтры, регуляторы и маслораспылители Серии С - важная новинка в номенклатуре поставок Камоцци. Появилась возможность заказывать собранные блоки подготовки воздуха одним простым кодом, возможные варианты которого описаны в данном разделе. Собранные блоки подготовки воздуха поставляются с присоединением G1.

   Техническая характеристика

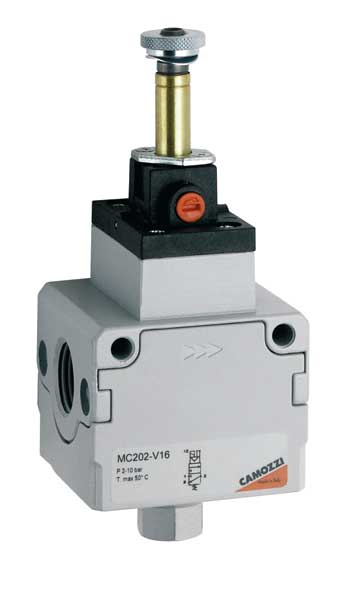

Управляемый клапан безопасности. Серия MC

Управляемый клапан безопасности. Серия MC

Присоединение G1/4, G3/8 и G1/2. Модульный тип. Зти 3/2 лин/поз. клапаны предназначены для блокировки воздуха на входе блока подготовки воздуха (FRL) и таким образом могут подавать воздух в пневмосистему оборудования или сбрасывать его. Клапаны могут быть с электропневматическим или пневматическим управлением и поставляются с присоединением G1/4, G3/8 и G1/2. В случае применения электромагнитного клапана использовать катушку U70 или G70 (max 3W / V.A.). Прим.: Катушка заказывается отдельно.

   Техническая характеристика

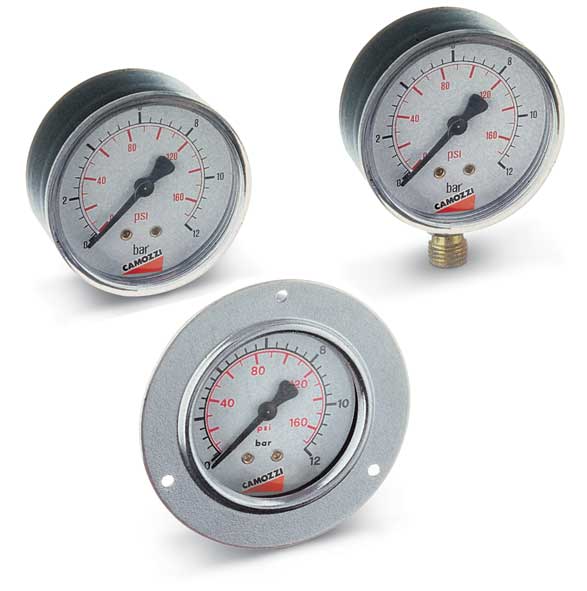

Манометры для регуляторов давления и фильтров-регуляторов. Серия C, MC, N, M

Манометры для регуляторов давления и фильтров-регуляторов. Серия C, MC, N, MРазличные диапазоны измерений
Варианты присоединений:
- панельного монтажа
- радиальный подвод воздуха
- подвод воздуха с обратной стороны
Класс точности CL 1,6

Информация для правильного выбора манометра

Диапазон измерения манометра должен выбираться исходя из условий применения, по следующим критериям:
- постоянное во времени, измеряемое давление должно быть в пределах от 60% до 90% от максимального диапазона измерения манометра;
- при переменном во времени, измеряемом давлении необходимо, чтобы оно было в пределах 65% от максимального диапазона измерения манометра;
- пиковое значение давления не должно превышать диапазон измерения манометра.

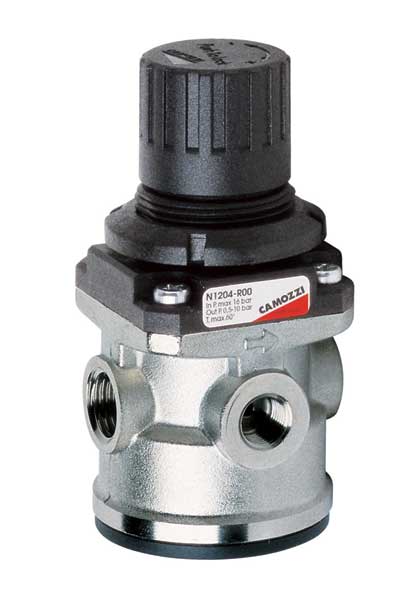

Регулятор давления. Серия N

Регулятор давления. Серия N

Присоединение G1/4, G3/8, G1/2, G1 Модульный тип Регуляторы давления Серия N поставляются с присоединительными размерами G1/4 и G1/8 и имеют резьбовое отверстие для присоединения манометра. Зти компактные регуляторы могут монтироваться на трубопроводах или на панели.

   Техническая характеристика

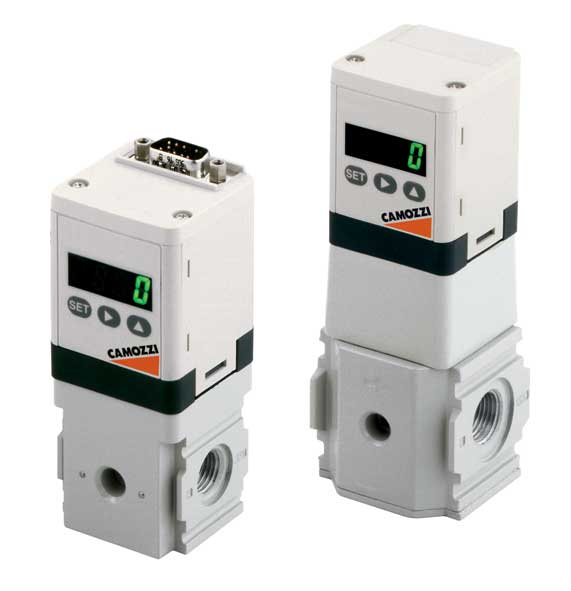

Цифровые электро-пневматические преобразователи. ER100

Цифровые электро-пневматические преобразователи. ER100Цифровой электро-пневматический преобразователь.
- Компактное исполнение
- Цифровой дисплей
- Аналоговый и цифровой входные сигналы
- Программируемый
- Настройка регулирования диапазона
- Вывод на дисплей давления и сообщений об ошибках
- Память на 8-мь предустановленных значений давления (3 бита)
- Класс защиты IP40

   Техническая характеристика

Цифровые электро-пневматические преобразователи. ER200

Цифровые электро-пневматические преобразователи. ER100

Цифровой электро-пневматический преобразователь.
- Компактное исполнение
- Цифровой дисплей
- Аналоговый и цифровой входные сигналы
- Программируемый
- Настройка регулирования диапазона
- Вывод на дисплей давления и сообщений об ошибках
- Память на 8-мь предустановленных значений давления (3 бита)
- Класс защиты IP40

Регуляторы давления. Серия CLR

Регуляторы давления. Серия CLR

Регуляторы могут монтироваться непосредственно на трубопроводах или на пенели.

   Техническая характеристика
