Магнитные датчики положения Camozzi

Магнитные датчики положения Camozzi - описание и технические характеристики продукции Camozzi

Серия CST-CSV.

Магнитные датчики положения. Серия CST-CSV.Магнитные датчики положения Серии CST/CSV служат детектором положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается внутренний контакт датчика, и электрический сигнал выдается в цепь электрической катушки клапана или на вход PLC. О замыкании контакта информирует светодиод желтого цвета. Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 В) и переменном токе (до 220 В). Срок эксплуатации герконового датчика меньше, чем у датчика на основе эффекта Холла, у которого принцип работы основан на использовании свойств полупроводников. Датчик на основе эффекта Холла может эксплуатироваться только на постоянном токе с напряжением до 30 В. Датчики этой серии могут устанавливаться в канавки на корпусе некоторых серий цилиндров без специальных приспособлений или на гильзы и шпильки, используя скобы и хомуты.

   Техническая характеристика

Серия CSH
Серия CSHВ номенклатуре Camozzi появились новые магнитные датчики Серии CSH. Новая Серия CSH расширяет ряд моделей магнитных датчиков для различного диапазона напряжений. Кроме того, новая система фиксации позволяет устанавливать датчик в канавку сверху, что значительно упрощает монтаж. Такое решение позволяет избежать скольжения в канавках. Максимальное усилие затяжки - 0,4 Нм. Новая Серия CSH пригодна для использования с цилиндрами Серий 61, 31, 69, QCTF и QCBF.  Класс защиты - IP67. CSH-223, CSH-253: 10-30 V AC/DC; 0,25A; 8W/10VA CSH-221: 30-110V DC; 30-230V AC; 0,25A; 8W/10VA CSH-233, CSH-263: 10-30 V AC/DC (PNP); 0,25A; 8W/10VA CSH-334, CSH-364: 10-27V DC (PNP); 0,25A; 6W


Серия CSN - CSM

Серия CSN - CSMМагнитные датчики положения модели CSN 2032-0 и CSM 2432-0 состоят из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом. Модель CSN 2032-0 оборудована специальной системой, позволяющей устанавливать датчик непосредственно на шпильку цилиндра. С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего - угловое положение. Три контакта, обозначенные цифрами 1, 2 и 3 позволяют подключить датчик определенным образом, как показано на схеме 1

а) для резистивной или индуктивной нагрузки используются контакты 1 и 2;

б) для емкостной нагрузки используются контакты 1 и 3.

Модель CSM 2432-0 подходит для применения с цилиндрами Серии 24. Датчик на базе геркона -такой же как и в модели CSN 2032-0. Герметичный корпус разработан таким образом, чтобы устанавливаться непосредственно на гильзе цилиндра с помощью хомута из нержавеющей немагнитной стали. Система имеет винт для регулировки окончательного положения. Провода заключены в трехжильную изолирующую герметичную оболочку, и окрашены в коричневый, голубой и черный цвета. Подключаются в соответствии с приведенной схемой (схема 1) - следующим образом:

а) для резистивной или индуктивной нагрузки используется коричневый и голубой провод (контакты 1 и 2);

б) для емкостной нагрузки используются коричневый и черный провода (контакты 1 и 3).

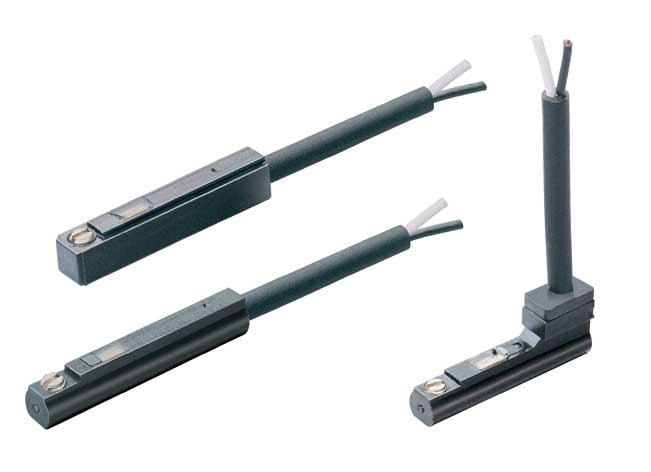

CSB и CSC

CSB и CSCМагнитные датчики положения CSB и CSC предназначены для определения положения поршня цилиндра. При попадании датчика в магнитное поле поршня замыкается выходная цепь датчика, обеспечивая сигнал, приводящий в действие электрокатушку клапана или PLC. Встроенный светодиод индицирует замкнутое положение контактов. Данные датчики можно использовать как в цепях переменного, так и постоянного тока с напряжением до 110 В. Датчики положения Мод. CSC можно применять в схватах Мод. CGL. Датчик залит герметизирующим и изолирующим компаундом. Эти датчики разработаны так, что они плотно входят в канавки, выполненные в корпусах схватов. Ниже представлены электрические схемы включения датчиков.

   Техническая характеристика
