Camozzi: продукция компании





Цилиндры Camozzi

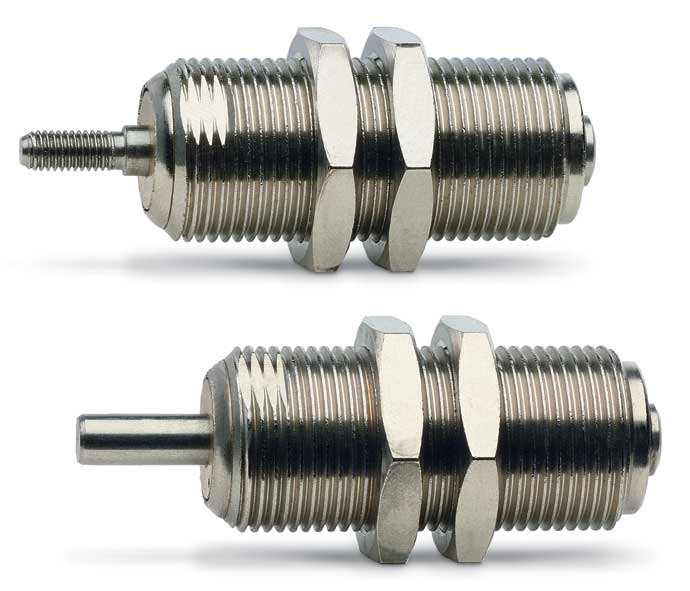

Компактные миницилиндры. Серия 14.

Компактные миницилиндры. Серия 14.Одностороннего действия.  Диаметр 6, 10, 16 Ход 5, 10, 15, с быстроразъемным соединением диаметром 4 мм или резьбой М5. Компактные миницилиндры Серии 14 одностороннего действия с пружинным возвратом предназначены для монтажа в ограниченном пространстве. Конструкция цилиндров позволяет собирать х в блоки или вворачивать непосредственно в несущие элементы конструкции. В задней крышке цилиндра имеется присоединительное отверстие М5 или быстроразъёмное соединение д.4. Цилиндры могут поставляться с гладким штоком или с резьбой на конце штока.

   Техническая характеристика

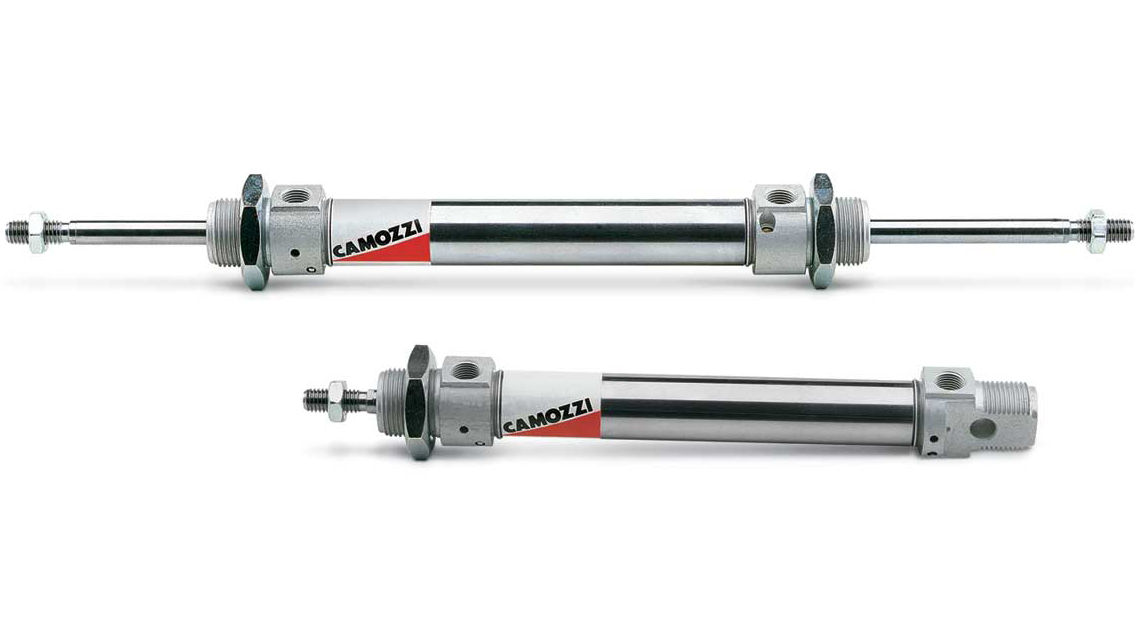

Миницилиндры. Серия 16, 24, 25

Миницилиндры. Серия 16, 24, 25Одно и двустороннего действия.

Серия 16 - диаметр 8, 10, 12
Серия 24 - диаметр 16, 20, 25
Серия 25 - диаметр 16, 20, 25

Миницилиндры серии 16, 24, 25 соответствуют европейским стандартам CETOP RP52-P и DIN/ISO 6432.
Прецизионное закрепление трубы на крышках обеспечивает исключительно точное взаимное расположение подвижных деталей.
Поскольку в миницилиндрах достигаются высокие скорости перемещения, они оснащаются пластиковыми шайбами на поршне, обеспечивающими бесшумную и мягкую остановку. Цилиндры серии 25, кроме того, оснащены устройствами регулируемого демпфирования поршня в конце хода. Цилиндры серии 24 и 25 имеют магнит на поршне и могут работать с магнитными датчиками.

   Техническая характеристика

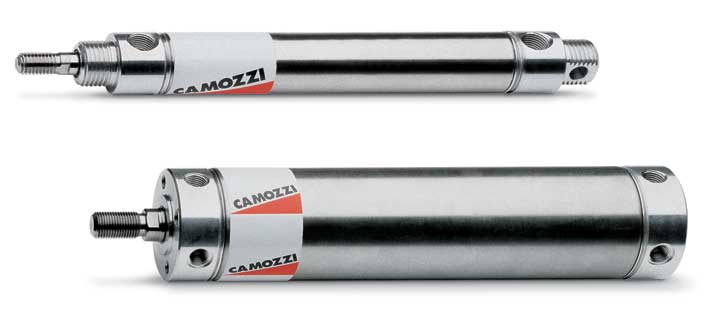

Цилиндры. Серия 27

Цилиндры. Серия 27

Двустороннего действия, магнитные Серия 27 - диаметр 20, 25, 32, 40, 50, 63 Цилиндры серии 27 характеризуются минимальными габаритными размерами и простыми линиями в конструкции. Идеальны для применения в оборудовании с повышенными гигиеническими требованиями. Отсутствие сложных поверхностей и глухих отверстий обеспечивает лёгкую мойку. Гильза и шток изготовлены из нержавеющей стали, крышки алюминиевые. Метод прецизионного закрепления трубы на крышках обеспечивает точное взаимное расположение подвижных деталей и максимально снижает трение и износ. В цилиндрах применяется встроенное механическое демпфирование в конце хода для уменьшения шума и исключения больших ударных нагрузок.

   Техническая характеристика

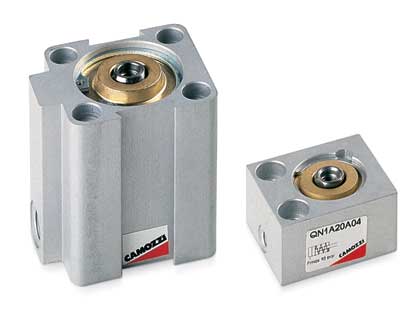

Короткоходовые цилиндры. Серия QN

Короткоходовые цилиндры. Серия QN

Одностороннего действия.  Серия QN: д.8, 12, 30, 32, 50, 63. Короткоходовые цилиндры серии QN (односторонние) предназначены для монтажа в ограниченном пространстве. Благодаря компактности и жёсткости эти цилиндры в основном используются в механизмах фиксации и зажима.

   Техническая характеристика

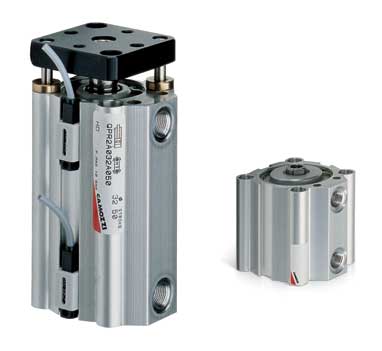

Короткоходовые цилиндры. Серия QP-QPR

Короткоходовые цилиндры. Серия QP-QPRОдно- и двустороннего действия, магнитные (QP). Двухстороннего действия, магнитные, с противоповоротной платформой (QPR).Диаметры - 12, 16, 20, 25, 32, 40, 50, 63, 80, 100. Компактные размеры данной серии позволяют использовать их в ограниченном пространстве, главным образом для фиксации и прижима. На корпусе вдоль оси цилиндра выполнены пазы для крепления магнитных датчиков положения. Цилиндры серии QP и QPR можно монтировать на лапах или на кронштейне. Цилиндры серии QPR со встроенной платформой и направляющими представляют собой законченные модули линейного перемещения, идеально решающие задачи подачи деталей в системах автоматической загрузки, нанесения маркировки на упаковку, перемещения инструмента и оснастки, требующих строгой пространственной ориентации.

   Техническая характеристика

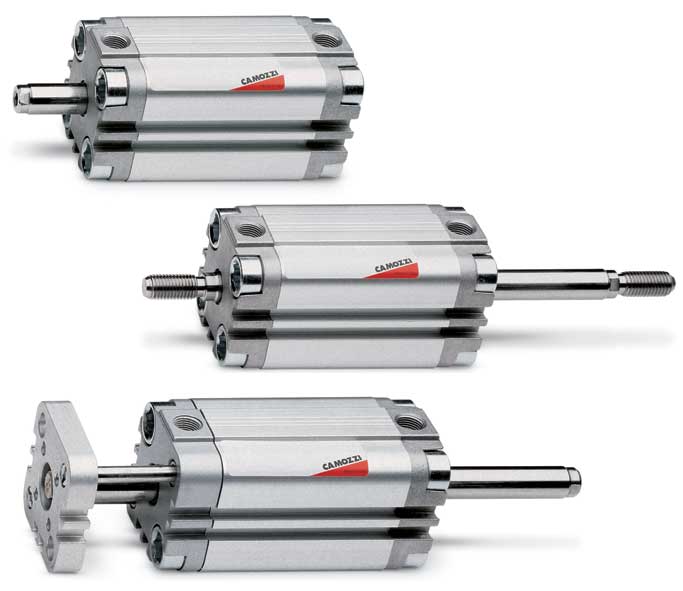

Компактные магнитные цилиндры. Серия 31

Компактные магнитные цилиндры. Серия 31

Одно- и двустороннего действия(31М-31F)двустороннего действия с противоповоротной платформой. Диаметр 12-100 Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и подвески. Компактные цилиндры одно- и двустороннего действия Серии 31 имеют 10 различных диаметров поршня от д.12 до д.100 мм с наружной или внутренней резьбой на штоке, длиной хода до 400 мм. Кроме того имеется исполнение с двухсторонним штоком или с противоповоротной платформой. Гильза выполнена из алюминиевого профиля с продольными Т-образными пазами для установки магнитных датчиков.Магнитный датчик полностью скрывается внутри канавки.

Компактные магнитные цилиндры. Серия 32 ISO 21287.Тандем и многопозиционный цилиндр.

Компактные магнитные цилиндры. Серия 32 ISO 21287.Тандем и многопозиционный цилиндр.

Двустороннего действия, магнитный, ? 25, 40, 63, 100.  Компактное исполнение Большой выбор моделей различных диаметров Соответствуют стандарту ISO 21287 (кроме длины) Благодаря своей компактности тандем и многопозиционный цилиндры Серии 32 подходят для установки в ограниченном пространстве. Соответствие стандарту ISO 21287 позволяет использовать стандартные крепежные принадлежности подходящие для других цилиндров, соответствующих стандартам DIN/ISO 6431/VDMA 24562 (Серия 60 и 61). Тандем позволяет получить в 2 раза большее усилие по сравнению с обычным цилиндром того же диаметра. Многопозиционное исполнение позволяет получить до 3-х положений штока, используя только один цилиндр.

   Техническая характеристика

Цилиндры. Серия 32

Цилиндры. Серия 32
Одно- и двустороннего действия (магнитный), с противоповоротной платформой ? 20, 25, 32, 40, 50, 63, 80, 100. Компактное исполнение Большой выбор моделей различных диаметров Соответствуют стандарту ISO 21287 (кроме длины) Благодаря своей компактности цилиндры Серии 32 подходят для установки в ограниченном пространстве. Соответствие стандарту ISO 21287 позволяет использовать стандартные крепежные принадлежности подходящие для других цилиндров, соответствующих стандартам DIN/ISO 6431/VDMA 24562 (Серия 60 и 61).

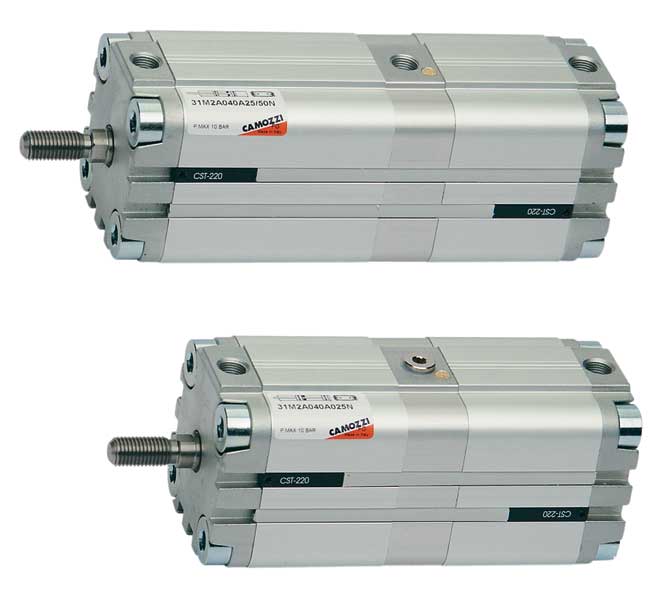

Компактные магнитные цилиндры. Серия 31. Тандем и мультипозиционны

Компактные магнитные цилиндры. Серия 31. Тандем и мультипозиционные

Одно- и двустороннего действия(31М-31Ф)двустороннего действия с противоповоротной платформой. Диаметр 12-100 Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы или подвески. В дополнение к компактной серии цилиндров представлены две новые серии - тандем и мультипозиционная модель. Новая тандемная версия с 2,3 или 4 секциями позволяют развить усилие на штоке в 2,3 или 4 раза больше, чем стандартный цилиндр того же диаметра при том же давлении.  Многопозиционный цилиндр позволяет получить три фиксированных положения штока.

Цилиндры. Серия 40

Цилиндры. Серия 40

Одно- и двустороннего действия, магнитные.  Диаметр 32, 40, 50, 63, 80, 100, 125, 160, 200, 250. По заказу с регулятором скорости для цилиндров диаметром до 100 мм. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. В передней крышке пневмоцилиндра расположена направляющая бронзовая втулка, по которой скользит шток. Длина хода стандартных цилиндров серии 40 - до 1000 мм.

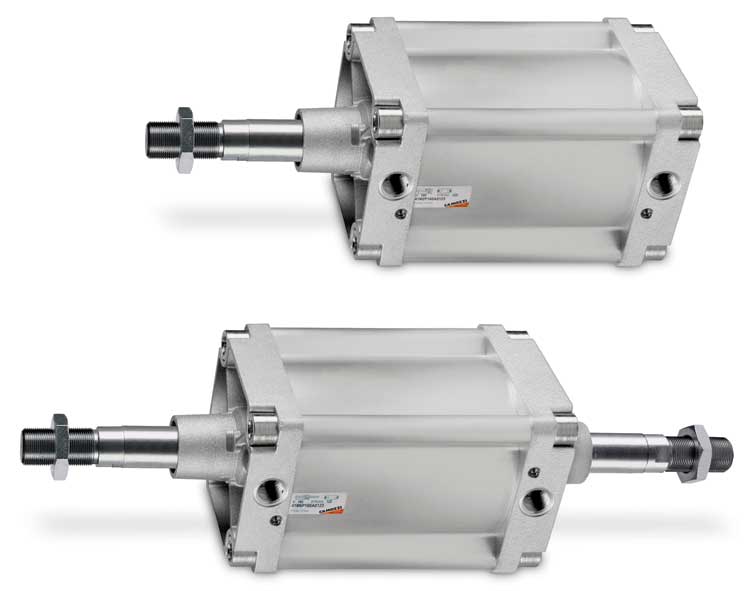

Цилиндры. Серия 41-алюминиевый профиль

Цилиндры. Серия 41-алюминиевый профильДвустороннего действия, магнитные, с демпфированием. Диаметр 160, 200 (DIN/ISO 6431). Гильза из алюминиевого профиля позволяет расположить шпильки внутри. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. В передней крышке пневмоцилиндра имеется направляющая бронзовая втулка, по которой скользит шток. Длина хода стандартных цилиндров серии 41 - до 1000 мм. По заказу - до 2700 мм.

   Техническая характеристика

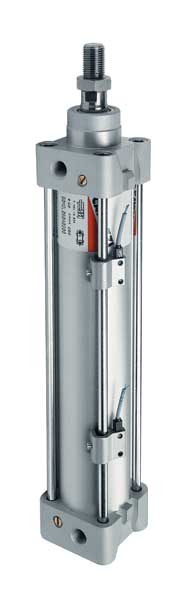

Цилиндры. Серия 60

Цилиндры. Серия 60

Одностороннего действия, магнитные и немагнитные, без демпфирования. Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431) Диаметр 32, 40, 50, 63, 80, 100, 125 с демпфированием. На поршне этих цилиндров могут быть установлены постоянные магниты. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре.Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, эти цилиндры могут быть оборудованы механическим демпфированием для обеспечения безударной установки. Длина хода - до 1000 мм.

   Техническая характеристика

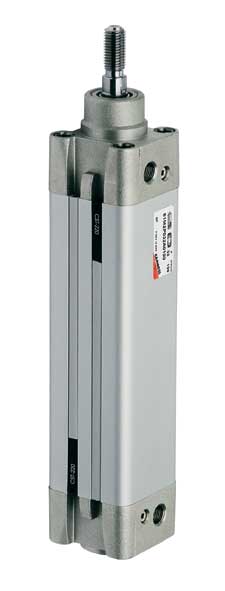

Цилиндры. Серия 61. Алюминиевый профиль.

Цилиндры. Серия 61Одностороннего действия, магнитные и немагнитные, без демпфирования. Двухстороннего действия магнитные и немагнитные с демпфированием и без (DIN/ISO 6431) Диаметр 32, 40, 50, 63, 80, 100, 125 Гильза из экструдированного алюминиевого профиля имеет два продольных Т-образных паза (на трёх сторонах) для размещения магнитных датчиков. Это позволяет сохранить те же самые установочные габариты цилиндра. Шпильки расположены внутри гильзы. Положение поршня определяется магнитными датчиками положения, устанавливаемыми непосредственно в пазы корпуса цилиндра. Цилиндры оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. Длина хода - до 1000 мм.

   Техническая характеристика

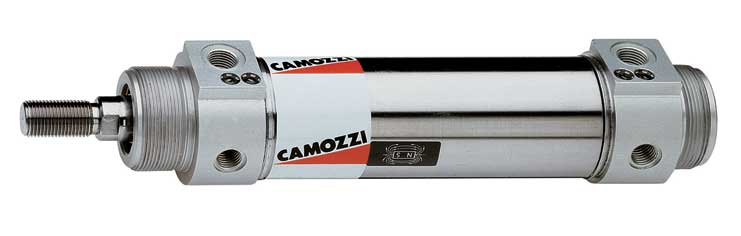

Цилиндры. Серия 42.

Цилиндры. Серия 42.

Одностороннего действия, магнитные с демпфированием. Двухстороннего действия, немагнитные с демпфированием. диаметр 32, 40, 50, 63. Эта серия характеризуется минимальными габаритными размерами и простыми линиями конструкции.  Гильза изготовлена из нержавеющей стали, крышки - из анодированного алюминия. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии обычно оснащены устройствами демпфирования в конце хода. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие остановку в крайних положениях.

Цилиндры из нержавеющей стали. Серия 90.

Цилиндры из нержавеющей стали. Серия 90.

Одно- и двухстороннего действия, магнитные (DIN/ISO 6431). Диаметр 32, 40, 50, 63, 80, 100, 125 демпфированием. На поршне цилиндра установлен постоянный магнит. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры этой серии оснащены устройствами демпфирования в конце хода, с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

   Техническая характеристика

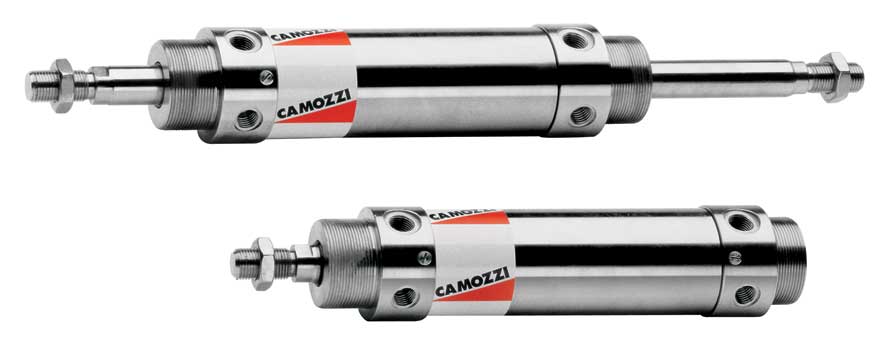

Цилиндры из нержавеющей стали. Серия 92.

Цилиндры из нержавеющей стали. Серия 92.Одно- и двухстороннего действия, магнитные. Диаметр 32, 40, 50, 63 с демпфированием. Предназначены для использования в экстремальных условиях окружающей среды, например, на нефтяных платформах, морских судах, в фармацевтике, в атомной или пищевой промышленности. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой скорости торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.

   Техническая характеристика

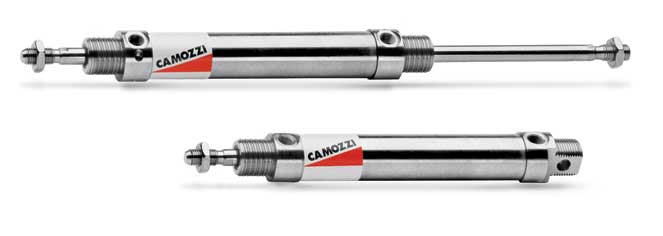

Цилиндры из нержавеющей стали. Серия 94 и 95

Цилиндры из нержавеющей стали. Серия 94 и 95

Одно- и двухстороннего действия. Стандарт SETOP RP52-P DIN/ISO 6432. Серия 94: диаметр 12, 16, 20, 25 – магнитные.
Серия 95: диаметр 16, 20, 25 – магнитные, с демпфированием Эти цилиндры идеально подходят для оборужования с повышенными гигиеническими требованиями. Предназначены использования в особых условиях окружающей среды, например, на нефтяных платформах, морских судах, фармацевтике, в атомной или пищевой промышленнсоит.

   Техническая характеристика

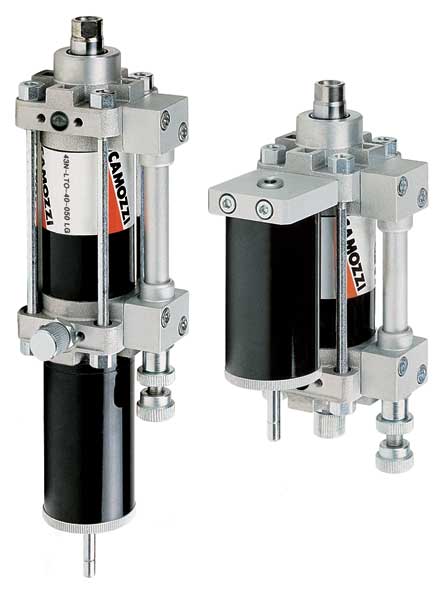

Гидродемпферы. Серия 43.

Гидродемпферы. Серия 43.Диаметр 40. Функция остановки поршня. Стандартные гидродемпферы Серии 43 поставляются с двумя типами управления: регулируемым движением вперёд с последующим быстрым отводом и регулируемым движением назад. Гидродемпфер поставляется вместе с заправленным расширительным бачком, который служит для устранения гидроударов. Управление скоростью осуществляется с помощью встроенного регулятора расходы, обеспечивающего возможность регулировки в широких пределах, и рассчитанного на непрерывный режим работы. По заказу они могут поставляться со встроенным клапаном остановки и клапаном быстрого выхлопа.

   Техническая характеристика

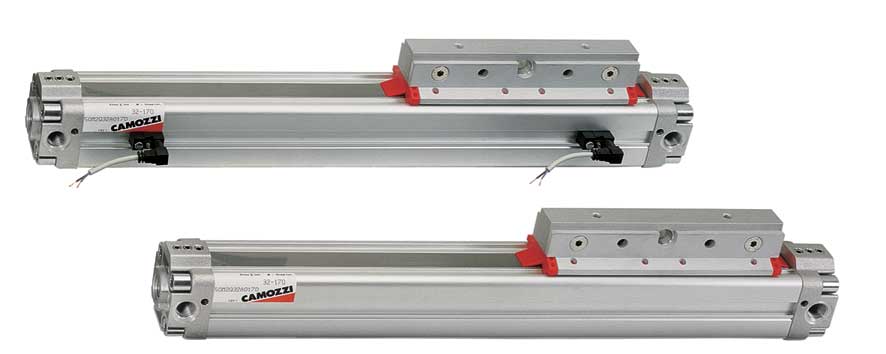

Цилиндры бесштоковые. Серия 50.

Цилиндры бесштоковые. Серия 50.

Двухстороннего действия, магнитные  диаметр 16, 25, 32, 40, 50, 63 и 80. Бесштоковые цилиндры Серии 50 поставляются с 7 различными диаметрами для того, чтобы обеспечить наибольшее количество возможных применений. На поршне цилиндра установлен постоянный магнит, обеспечивающий срабатывание магнитных датчиков, закрепляемых в специальных канавках на боковой поверхности цилиндра. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой инетнсивоности торможения с помощью винтов, расположенных в крышках. Цилиндры Серии 50 рекомендуется применять так, чтобы не превышать максимальных нагрузок и моментов.

   Техническая характеристика

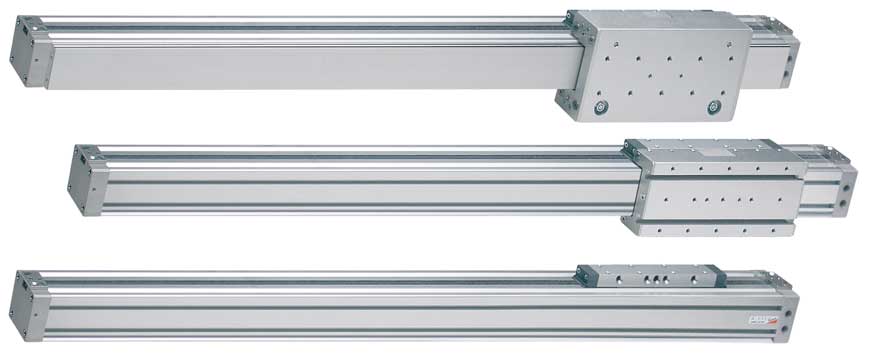

Цилиндры бесштоковые. Серия 52

Цилиндры бесштоковые. Серия 52Двухстороннего действия, магнитные, с демпфированием. Диаметр 25, 32, 40. Бесштоковые цилиндры Серии 52 выпускаются с тремя различными диаметрами - 25, 32 и 40 мм - и доступны в трёх исполнениях: стандартное (M), исполнение с подшипником скольжения (G) и подшипником качения (R). Кроме того, указанные модели выпускаются со стандартной и укороченной кареткой. Положение поршня определяется магнитными датчиками положения, устанавливаемые непосредственно в пазы корпуса цилиндра. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения с помощью винтов, расположенных в крышках. Могут поставляться с подводами воздуха в обе полости цилиндра, расположенными в одной крышке.

   Техническая характеристика

Цилиндры со встроенной направляющей. Серия QC

Цилиндры со встроенной направляющей. Серия QC

Двухстороннего действия, магнитные Диаметр 16, 25, 32, 40, 50, 63 и 80. Компактные цилиндры серии QC с противоповоротной платформой и направляющими разработаны для монтажа в ограниченном пространстве и способны воспринимать повышенную радиальную нагрузку и скручивающий момент:

- с подшипником скольжения из синтетической бронзы (модель QCT)
- с линейным шариковым подшипником (модель QCB)

Модель QCT предназначена для восприятия высоких изгибающих нагрузок на шток цилиндра. Цилиндры модели QCB рекомендуется применять в случае необходимости высокой точности прямолинейного движения. Обе модели оборудованы демпфированием в конце хода. Цилиндры можно устанавливать на различные поверхности. Несколько Т-образных пазов на корпусе цилиндра позволяют станавливать магнитные датчики в разных положениях.

   Техническая характеристика

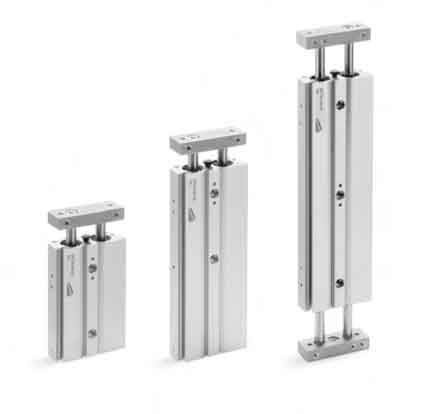

Сдвоенные цилиндры. Серия QX.

Сдвоенные цилиндры. Серия QX.Двустороннего действия, магнитный, с направляющими Д. 10x2, 16x2, 20x2, 25x2, 32x2 Большое усилие Точное перемещение Встроенная направляющая Цилиндры Серии QX идеально подходят для решения задач линейного перемещения по направляющим. Конструкция с двумя штоками помимо обеспечения направленного перемещения позволяет удвоить усилие при сохранении компактных размеров.Цилиндры могут поставляться с направляющими на основе подшипников скольжения из спеченной бронзы или на основе шариковых линейных подшипников

   Техническая характеристика

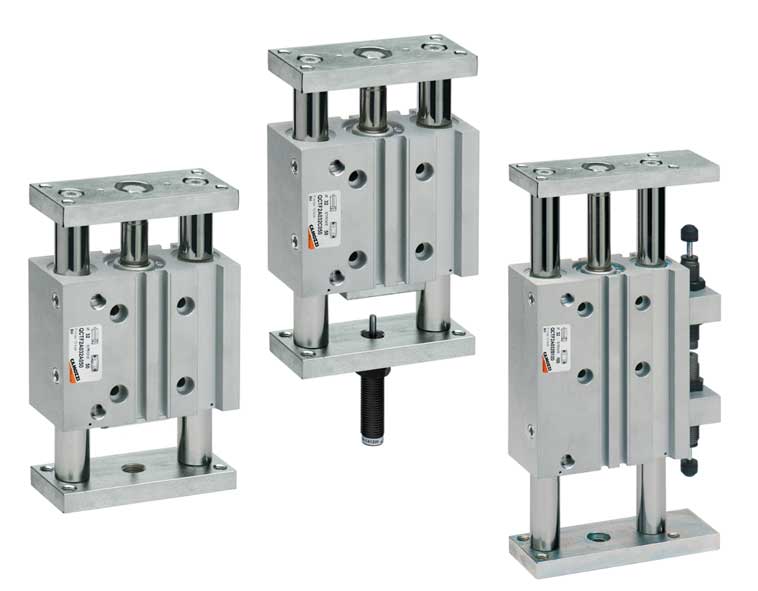

Модуль линейного перемещения. Серия QCTF-QCBF.

Модуль линейного перемещения. Серия QCTF-QCBF.

Двухстороннего действия, магнитные. С направляющими и фланцами. Диаметр 20, 25, 32, 40. Модуль линейного перемещения Серии QCTF-QCBF, выпускается четырёх различных размеров, разработан для использования в ограниченном пространстве и способен воспринимать повышенную радиальную нагрузки и крутящий момент.

Модуль линейного перемещения выпускается в двух вариантах:
- с подшипником скольжения из синтетической бронзы (модель QCTF).
- с линейным шариковым подшипником (модель QCBF)
Модель QCTF предназначена для восприятия высоких изгибающих нагрузок на шток цилиндра. Цилиндры модели QCBF рекомендуется применять в случае необходимости высокой точности прямолинейного движения. Амортизаторы: Модуль линейного перемещения данной серии выпускается в трёх различных вариантах:
А. механическое демпфирование (стандарт);
B. с двумя гидроамортизаторами, расположенными на корпусе
С. с одним гидроамотризатором, расположенным на задней платформе

   Техническая характеристика

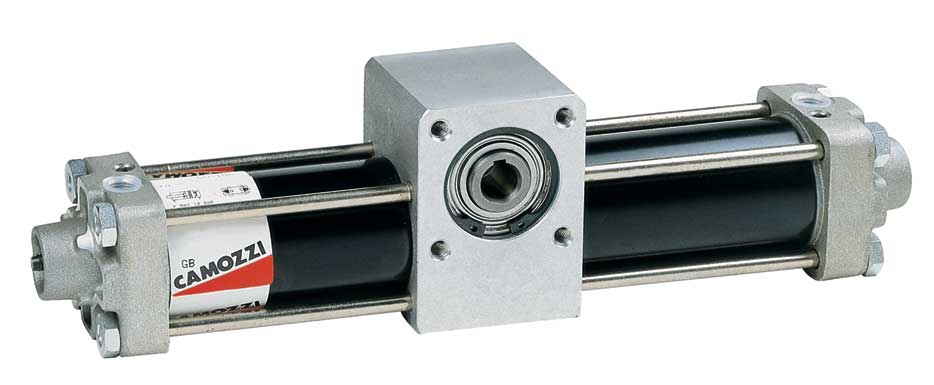

Поворотные цилиндры. Серия 18.

Поворотные цилиндры. Серия 18.С демпфированием, немагнитные Диаметр 32, 40, 50, 63, 80, 100, 125 Поворотные цилиндры Серии 18 были разработаны 7 различных диаметров для охвата самых различных эксплуатационных требований. Благодаря применению специальных материалов эти цилиндры могут использоваться в экстремальных условиях с высокой степенью надёжности. Высокое качество материалов и их обработки позволили обеспечить жёсткие допуски на угловые перемещения. Поворотная втулка изготовлена из закалённой шлифованоой стали и установлены на двух подшипниках качения. Цилиндры серии 18 оснащены двусторонней системой демпфирования. На крышках имеются винты регулировки угла поворота в пределах ±7 градусов.

   Техническая характеристика

Поворотные цилиндры. Серия 69.

Поворотные цилиндры. Серия 69.

Поворотные цилиндры Серии 69 были разработаны 7 различных диаметров. Возможны два варианта выходного элемента - в виде втулки со шпоночным пазом, либо в виде вала со шпоночным пазом. Благодаря применению специальных материалов эти цилиндры могут эффективно использоваться в экстремальных условиях. Высокое качество материалов и их обработки позволило обеспечить позволило обеспечить жёсткие допуски на угловые перемещения. Поворотная втулка изготовлена из закалённой шлифованной стали и установлена на двух подшипниках качения. Поршень и система демпфирования в крайних положениях такие же, как и система, испытанная в цилиндрах Серии 60, а заводская смазка позволяет обеспечивать работу как без, так и с дополнительной смазкой. На крышках имееются винты регулировки угла поворота в пределах ±5 градусов. Вращение по часовой стрелке.

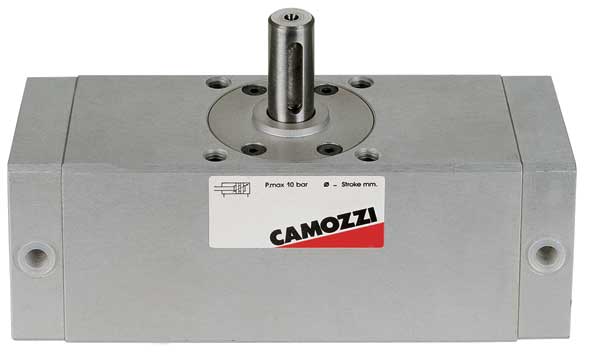

Поворотные цилиндры. Серия 30.

Поворотные цилиндры. Серия 30.Поворотные цилиндры Серии 30 сделаны из алюминиевого профиля, их компактные и простые линии создают создают приятный внешний вид. Уникальная износостойкая направляющая обеспечивает срок службы изделия. На крышках имеются винты регулировки угла поворота в пределах ±5 градусов. Вращение по часовой стрелке.

   Техническая характеристика

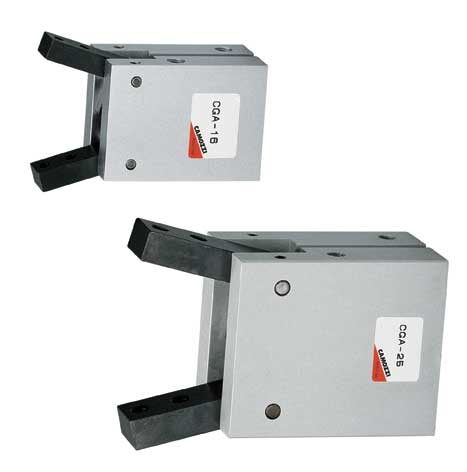

Пневматические схваты. Серия CGA.

Пневматические схваты. Серия CGA.

Схват мод.CGA рычажного типа имеет 5 типоразмеров. Угол раскрытия губок лежит в пределах между -10 и +30 градусов. Поршень оснащён постоянным магнитом, что позволяет использовать датчики положения мод.CSB. Датчики положения могут быть вставлены в специальные U-образные канавки на корпусе схвата, и по их показаниям можно судить о раскрытии и закрытии губок. Схват мод. CGA снабжен монтажными отверстиями на трёх его сторонах, что облегчает его крепление. Для облегчения установки схват может быть также оснащен дополнительными адаптерами мод.C-CGP (охватывающий) и L-CGP (охватываемый)

   Техническая характеристика

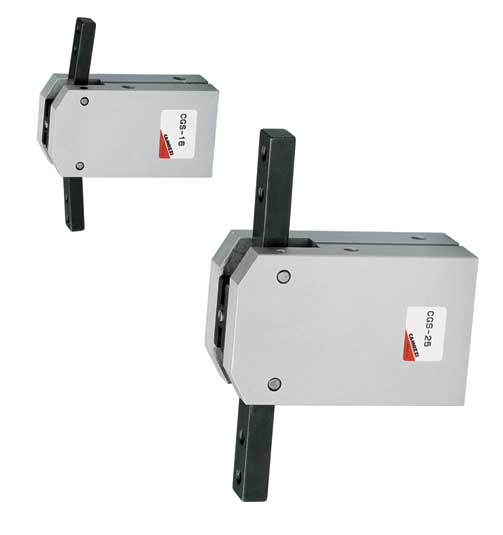

Рычажные схваты с раскрытием 180°. Серия CGS.

Рычажные схваты с раскрытием 180°. Серия CGS.Схваты Серии CGS 4-х типоразмеров раскрываются на 180°, что позволяет захватывать необходимые объекты, избегая столкновения губок с другими элементами. Это позволяет сократить необходимое количество движений манипулятора. Многозвенный механизм обеспечивает увеличение усилия захвата. Поршень оснащён магнитным кольцом для работы с датчиками положения мод.CSB Датчики положения могут быть вставлены в специальные U-образные канавки.

   Техническая характеристика

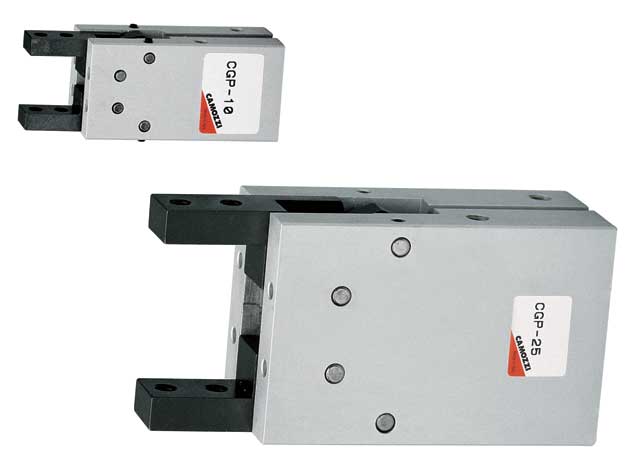

Схваты с параллельными губками. Серия CGP.

Схваты с параллельными губками. Серия CGP.

Существует 5 различных типоразмеров схвата мод. CGP. Движение зажима обеспечивается прямым ходом поршня, что увеличивает усилие захвата. Схват оснащен подшипниками скольжения, что увеличивает срок его службы. Схват мод. CGP имеет монтажные отверстия на трех его сторонах, что облегчает его монтаж. Датчики положения могут располагаться в специальных U -образных канавках на корпусе схвата и, по их показаниям можно судить о раскрытии и закрытии губок. Для облегчения установки схват может быть также оснащен дополнительными адаптерами мод. C-CGP (охватывающий) и L-CGP (охватываемый).

Схваты с параллельными губками и направляющей. Серия CGB-L.

Схваты с параллельными губками и направляющей. Серия CGB-L.

Схват с параллельными губками и направляющей серии CGB-L поставляется 4-х различных типоразмеров. Встроеннные направляющие повышают точность захвата. Движение зажима обеспечивается прямым ходом поршня, что увеличивает усилие захвата. Схват мод. CGB имеет монтажные отверстия на трех его сторонах, что облегчает его монтаж. Поршень оснащен магнитным кольцом для работы с датчиками положения мод. CSB. Датчики положения могут располагаться в специальных U - образных канавках на корпусе схвата, и по их показаниям можно судить о раскрытии и закрытии губок. Для облегчения установки схват может быть оснащен дополнительными адаптерами мод. C-CGP (охватывающий) и L-CGP (охватываемый).

   Техническая характеристика

Схваты с параллельными губками и широким раскрытием. Серия CGL.

Схваты с параллельными губками и широким раскрытием. Серия CGL.Схваты поставляются 5-ти различных размеров и отличаются компактными размерами при больших усилиях схвата. Поршень может иметь пять различных диаметров с тремя различными длинами хода. Большое усилие захвата достигается применением двух параллельно работающих цилиндров, кинематически связанных друг с другом посредством передачи рейка-шестерня. Благодаря сравнмтельно большому раскрытию губок можно захватывать различные по размеру предметы. Схваты серии CGL оснащены дополнительными грязесъемниками. Компактная конструкция схвата позволяет закреплять его в различном положении. Поршень схвата оснащен магнитом для работы с датчиком положенияя мод. CSC. Датчики положения мод. CSC устанавливаются непосредственно в С-образные пазы корпуса схвата и предназначены для определения закрытия и открытия губок.

   Техническая характеристика

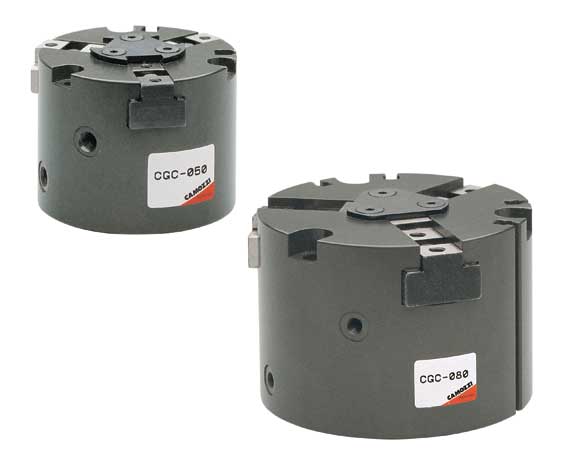

3-х кулачковый схват. Серия CGС.

3-х кулачковый схват. Серия CGС.

Размер 50, 64, 80, 100 и 125, магнитный. 3-х кулачковый схват серии CGC поставляется 5-ти типоразмеров. Существенным для мод. CGC является то, что эти схваты имеют компактную конструкцию, позволяющую сочетать широкий диапазон захвата со значительным зажимным усилием. Поршень оснащен постоянным магнитом, работающим в паре с датчиками перемещения серии CSB. Эти датчики вставляются в U-образные канавки на корпусе и позволяют определить в каком положении находится схват: открытом или закрытом.

   Техническая характеристика

Фрикционные тормоза для пневмоцилиндров. Серия RL.

Фрикционные тормоза для пневмоцилиндров. Серия RL.Для цилиндров стандарта ISO 6431/VDMA и ISO 6432*. Серия RL д.20, 25, 32, 40, 50, 63, 80, 100, 125. Фиксаторы штока пневмоцилиндра Серия RL были разработаны в 9-ти различных диаметрах для использования с цилиндрами диаметров 20-25 мм (DIN/ISO 6432) и с цилиндрами диаметров 32, 40, 50, 63, 80, 100 и 125 мм (DIN/ISO 6431 VDMA). Компактные размеры позволяют осуществлять монтаж в ограниченном пространстве. Фиксаторы штока пневмоцилиндра обычно используют для того, чтобы зафиксировать груз в случае внезапной остановки или случайного отключения питания цилиндра. Фрикционный тормоз способен удерживать усилие, равное приложенной максимальной внешней нагрузке на штоке цилиндра при давлении 8 Бар. Для промежуточной остановки пневмоцилиндра нужно использовать 5/3 (лин/поз) распределитель с подачей давления в обе линии. Шток должен зафиксироваться, когда управляющий клапан находится в центральном положении. Внимание: фиксатор штока не должен использоваться для “торможения” во время движения, он должен применяться только тогда, когда движение прекращено. Прим.: при использовании фиксатора штока пневмоцилиндра - длина штока должна быть увеличена. Минимальные увеличения для каждого диаметра указаны в таблицах.

   Техническая характеристика

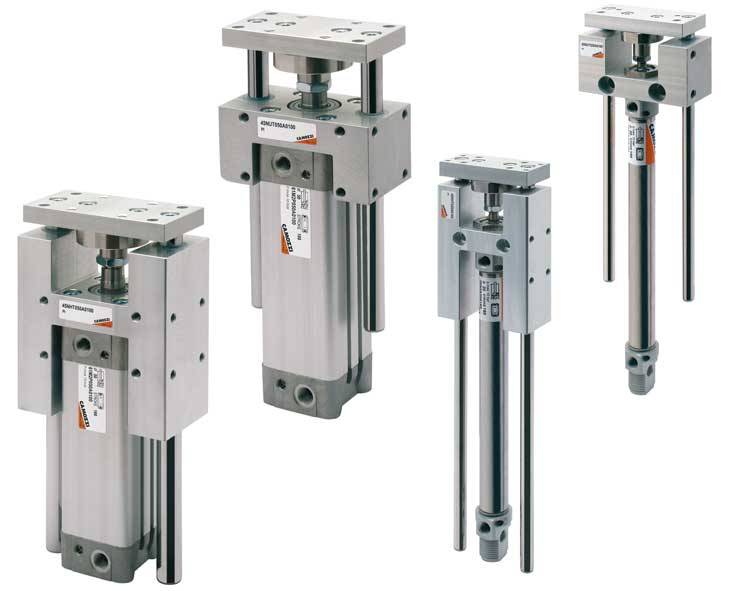

Направляющие. Серия 45.

Направляющие. Серия 45.

Для цилиндров DIN/ISO 6432 0 20, 25; для цилиндров DIN/ISO 6431 0 32, 40, 50, 63, 80, 100. Направляющие Серии 45 были разработаны для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке пневмоцилиндра. Направляющие Серии 45 поставляются в трех различных модификациях в зависимости от прикладываемой нагрузки. Модели типа UT и HT используют самосмазывающиеся подшипники скольжения, в то время как направляющие NHB снабжены шариковым подшипником.  Направляющие Серии 45 могут использоваться со всеми цилиндрами DIN/ISO 6432 020 и 025 и DIN/ISO 6431 032+100. Для правильного выбора используйте графики. Нем короче ход, тем большую нагрузку может нести направляющая.

Гидроамортизаторы. Серия SA.

Гидроамортизаторы. Серия SA.

Гидроамортизаторы серии SA поставляются 7 типоразмеров и предназначены для поглощения энергии перемещающихся элементов конструкци, обеспечивая тем самым безударную и бесшумную остановку в конце хода гидроамортизатора. Серия SA является самокомпенсирующейся, что обеспечивает возможность ее применения для различных случаев, например высокая скорость -низкая силовая нагрузка и наоборот. Это происходит автоматически без настройки коэффициента демпфирования за счет специальной конструкции гидроамортизатора. ??менно поэтому он не содержит отдельного ручного регулятора настройки. Гидроамортизаторы могут применяться как с допонительным эластичным упором, так и без него. Основные преимущества гидроамортизаторов Серии SA: повышение производительности оборудования;  снижение расходов на его ремонт;  снижение шума и вибраций; увеличение срока службы оборудования.

   Техническая характеристика

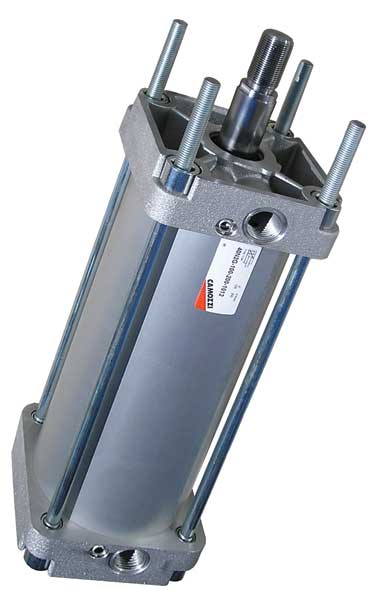

Пневмоцилиндры с присоединением по ГОСТ 15608-81.Серия 40N3G

Пневмоцилиндры с присоединением по ГОСТ 15608-81.Серия 40N3GКомпания Camozzi специально для Украины и стран СНГ разработала и поставляет пневматические цилиндры в соответствии с национальным стандартом ГОСТ 15608-81. Современные технологии производства обеспечивают высокое качество пневмоцилиндров серии 40N3G, которые удачно дополняют широкий модельный ряд пневмоаппаратуры Camozzi. Конструкция цилиндров 40N3G проста и надежна, не требует текущего обслуживания и рассчитана на тяжелые условия эксплуатации строительных машин и механизмов в различных климатических условиях. Цилиндры Серии 40N3G предназначены для укомплектования отечественного оборудования и монтируются на существующие крепежные места. Надежные, недорогие и компактные цилиндры Серии 40N3G можно использовать и в новом технологическом оборудовании.
