Программируемые (smart) позиционеры Omal

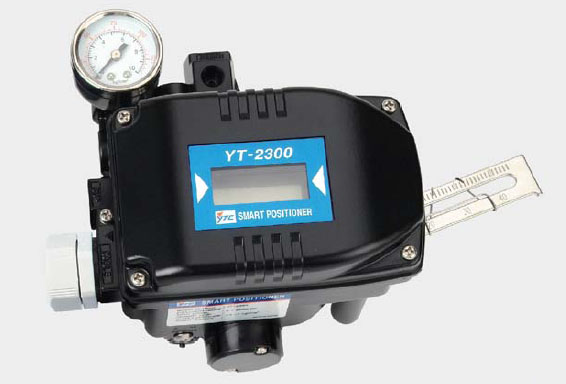

Арт. YT-2300
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемогу от системы управления
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская по 16 точкам.
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 2 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 70 л/мин
Вес 1,5 кг
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия
Арт. YT-2350
Управляет краном (затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемому от системы управления.
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART-протокол.
Встроенный дисплей позволяет произвести диагностику состояния позиционера.
Вся информация о кране и позиционере может быть передана по HART-протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется вид входной характеристики: линейный, быстрое открытие, равнопроцентная, пользовательская по 16 точкам.
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле- и влагозащиты: IP 66.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2, M20x1
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 2 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Нерж. сталь AISI 316
Класс защиты IP 66
Взрывозащита Exia (BT6)
Вес 3,7 кг

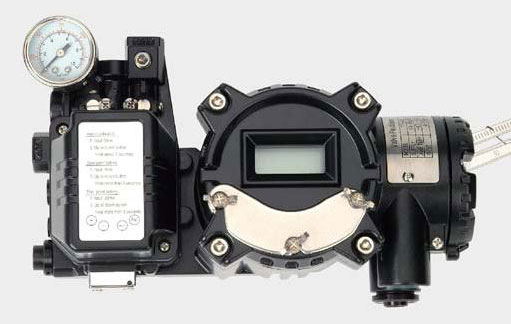

Арт. YT-2400
В позиционере YT-2400 электронная и пневматическая часть находятся в разных
корпусах, что полностью исключает влияние влажного воздуха на работу электроники.
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемогу от системы управления
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Это повышает также ремонто пригодность позиционера. Позиционер снабжён встроенными
дросселями, позволяющими добиться хорошего качества позиционирования даже при малых
объёмах приводов.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 430 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2, M20x1
Повторяемость ±0,3FS%
Токр. -40 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. <2 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)+H2
Мощность вых. сигнала 70 л/мин
Вес 3,35 кг
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия

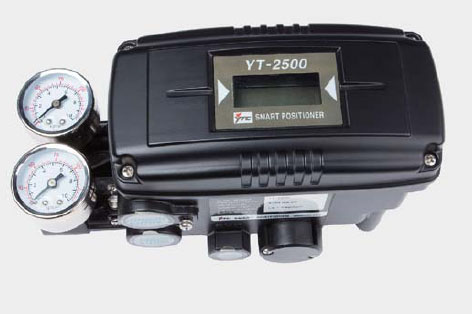

Арт. YT-2500
Управляет краном (затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Это повышает также ремонто пригодность позиционера. Позиционер снабжён встроенными
дросселями, позволяющими добиться хорошего качества позиционирования даже при малых объёмах приводов.
Отличается тем, что снабжён функцией файл- фриз (Fail-freeze). При аварии по электрическому сигналу позиционер оставляет кран в том положении , которое он занимал на момент аварии.
При появлении управляющего сигнала позиционер начинает управлять краном в соответствии с управляющим
сигналом.
позиционер оставляет кран в том положениее , которое он занимал на момент аварии. сигналу
Функция применяется например в установках флотации, где авария по электричеству может привести к потопу.
Эту функцию необходимо указывать при заказе (последняя буква F).
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2, M20x1
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 0,01 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 50 л/мин
Вес 1,5 кг
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия.

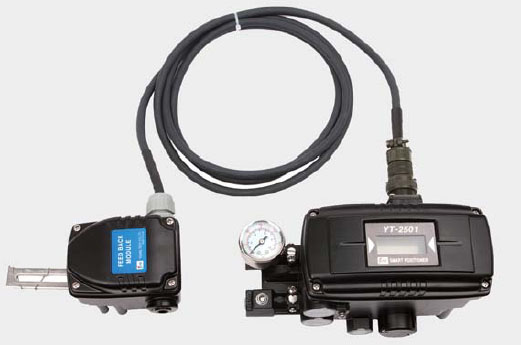

Арт. YT-2501
Применяется в основном в случаях больших вибраций крана или в случае когда целесообразно разместить
позиционер на некотором расстоянии от крана к которому крепится только датчик обратной связи Yt2501 LS или RS.
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется вид входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Позиционер снабжён встроенными дросселями, позволяющими добиться хорошего качества позиционирования даже при малых
объёмах приводов.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2, M20x1
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 0,01 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 50 л/мин
Вес 1,5 кг
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия.

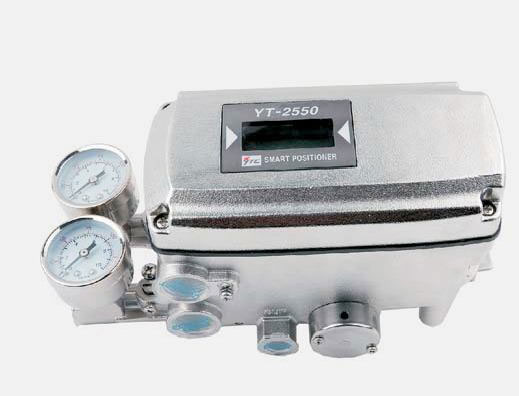

Арт. YT-2550
Управляет краном (затвором) с высокой точностью по выходному сигналу 4-20 мА, подаваемого от системы управления.
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART-протокол.
Встроенный дисплей позволяет провести диагностику состояния позиционера.
Вся информация о кране и позиционере может быть передана по HART-протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется вид входной характеристики: линейный, быстрое открытие, равнопроцентная.
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле- и влагозащиты: IP 66.
Это повышает также ремонтопригодность позиционера. Позиционер снабжён встроенными дросселями, позволяющими добиться хорошего качества позиционирования даже при малых объёмах приводов. Отличается тем, что снабжен функцией фейл-фриз (Fail-Freeze). При аварии по электрическому сигналу позиционер оставляет кран в том положении, которое он занимал на момент аварии.
При появлении управляющего сигнала позиционер начинает управлять краном в соответствии с управляющим сигналом. Функция применяется, например, в установках флотации, где авария по электричеству может привести к потопу. Эту функцию необходимо указать при заказе (последняя буква - F).
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2, M20x1
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 0,01 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 50 л/мин
Вес 1,5 к

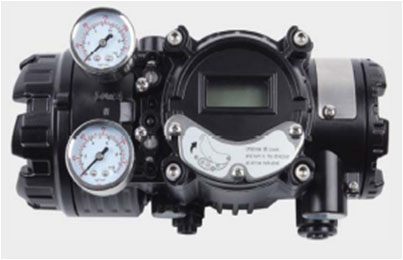

Арт. YT-2600
В позиционере YT-2600 электронная и пневматическая часть находятся в разных корпусах, что полностью исключает влияние влажного воздуха на работу электроники.
Управляет краном (затвором) с высокой точностью по выходному сигналу 4-20 мА, подаваемого от системы управления.
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART-протокол.
Вся информация о кране и позиционере может быть передана по HART-протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется вид входной характеристики: линейный, быстрое открытие, равнопроцентная.
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле- и влагозащиты: IP 66.
Это повышает также ремонтопригодность позиционера. Позиционер снабжён встроенными дросселями, позволяющими добиться хорошего качества позиционирования даже при малых объёмах приводов.
Позиционер YT-2600 имеет функцию Fail-freeze и практически нулевые собственные утечки.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. <0,01 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 60 л/мин
Вес 3,0 кг
Арт. YT-2600
HART протокол, автокалибровка,PID управление ,Ex d ||C , LCD дисплей,
-40 + 60С,IP66 Функция Fail Freeze
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия

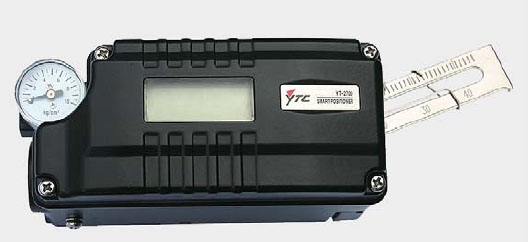

Арт. YT-2700
Самый малогабатирный позиционер в линейке YTC. Применяется в случаях когда мало пространства для его установки на кране.
Управляет краном (затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Это повышает также ремонто пригодность позиционера. Позиционер снабжён встроенными
дросселями, позволяющими добиться хорошего качества позиционирования даже при малых
объёмах приводов. Отличается тем, что снабжён функцией файл-фриз (Fail-freeze). При аварии по электрическому
При появлении управляющего сигнала позиционер начинает управлять краном в соответствии с управляющим
сигналом.
позиционер оставляет кран в том положениее , которое он занимал на момент аварии. сигналу
Функция применяется, например, в установках флотации, где авария по электричеству может привести к потопу.
Эту функцию необходимо указывать при заказе (последняя буква F).
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2, M20x1
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 0,01 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6/5)
Мощность вых. сигнала 22 л/мин
Вес 0,82 кг
Применение: регулирующие краны с пневмоприводами линейного действия

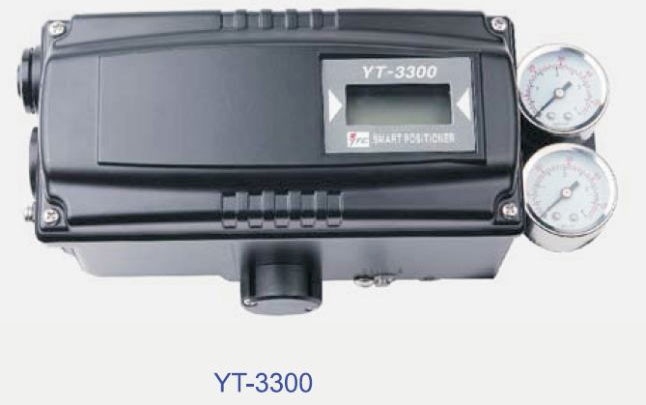

Арт. YT-3300
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления
YT-3300 cнабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Это повышает также ремонто пригодность позиционера. Позиционер снабжён встроенными
дросселями, позволяющими добиться хорошего качества позиционирования даже при малых
объёмах приводов.
Позиционеры серии YT-3300 могут оснащаться конечными электромеханическими или индуктивными выключателями.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 460 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. <0,01 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 60 л/мин
Вес 3,0 кг

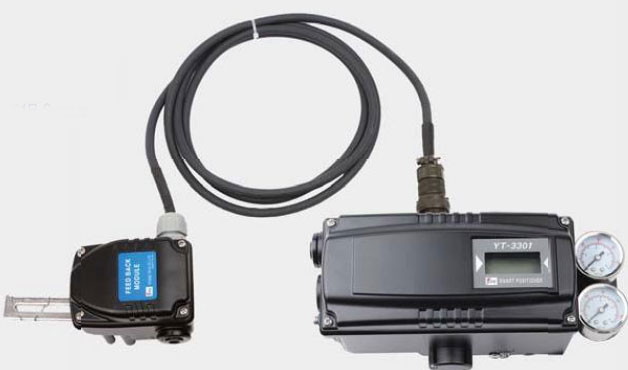

Арт. YT-3301
Эта модель применяется в случаях больших вибраций когда на кран устанавливается выносной датчик , а также
при ограничениях на габариты позиционера.
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления
YT-3301 cнабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Мощность вых.сигнала 70 литр/мин.
Это повышает также ремонто пригодность позиционера. Позиционер снабжён встроенными
дросселями, позволяющими добиться хорошего качества позиционирования даже при малых
объёмах приводов.
Позиционеры серии YT-3300 могут оснащаться конечными электромеханическими или индуктивными выключателями.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 450 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. <2 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exia (CT6)
Мощность вых. сигнала 70 л/мин
Вес 3,0 кг

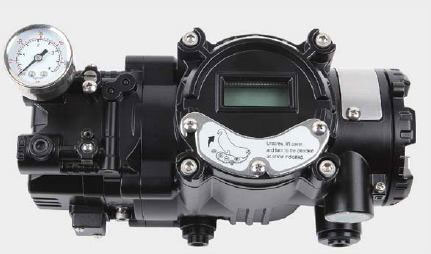

Арт. YT-3400
В позиционере YT-3400 электронная и пневматическая часть находятся в разных
корпусах, что полностью исключает влияние влажного воздуха на работу электроники.
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемогу от системы управления
Снабжён мощным процессором, который обеспечивает такие функции как самокалибровку, HART протокол,
Встроенный дисплей позволяет произвести диагностику состояния позиционера
Вся информация о кране и позиционере может быть передана по HART протоколу.
Имеется аналоговый датчик обратной связи 4-20 мА о положении крана.
Программируется видд входной характеристики: линейный, быстрое открытие,равнопроцентная, пользовательская .
Настройка параметров ПИД регулирования и всех параметров может производиться непосредственно с кнопочной панели.
Степень пыле и влаго-защиты IP 66.
Это повышает также ремонто пригодность позиционера. Позиционер снабжён встроенными
дросселями, позволяющими добиться хорошего качества позиционирования даже при малых
объёмах приводов.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 500 Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,3FS%
Токр. -60 .. +85°C
Линейность ±0,5%FS
Гистерезис ±0,5%FS
Чувствительность ±0,2%FS
Внутр. расход возд. <2 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exd (CT6)
Мощность вых. сигнала 70 л/мин
Вес 3,4 кг (YT-3450 - 7 кг)
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия
