Системы технического зрения Omron

Системы технического зрения

Компания Omron постоянно повышает требования, предъяявляемые к обычным видеодатчикам и системам техничесского зрения в отношении простоты и снижения стоимости обработки изображений. На сегодняшний день Omron предлагает решения для контроля производственных процессов на базе систем технического зрения, разработанные исходя из требований низкой стоимости, простоты установки и ввода в эксплуатацию. Одним из примеров такого подхода является новый микропроцессорный датчик технического зрения ZFV, который представляет собой полнофункциональную расширяемую систему, отличающуюся быстрой и интуитивно понятной настройкой благодаря наличию встроенного ЖК-дисплея. Элементы оптики и подсветки совмещены в одном блоке. Системы серий F и V, обладая широким спектром функцций различного уровня сложности, позволяют подобрать оптимальное решение для любой прикладной задачи. Дополняет этот ряд новая интеллектуальная сетевая система технического зрения высокого разрешения F500. Эти системы можно настраивать посредством встроеннного графического интерфейса пользователя, а новые системы F500 и F210ETN - дистанционно по сети Ethernet с помощью дополнительного ПК со специальным ПО для конфигурирования и обслуживания. Поскольку система автоматизированного видеоконтроля включает в себя, как правило, не только саму систему технического зрения, компания Omron предлагает целый ряд периферийных устройств (различные системы освещения, оптика), а также услуги по инженерной поддержке (проектирование, установка, техническое обслуживание систем, обучение персонала).

Виды данной продукции

ZFV - Микропроцессорный видеодатчик технического зрения

ZFV - Микропроцессорный видеодатчик технического зренияМикропроцессорный датчик технического зрения ZFV компании Omron - это компактная система обработки изображений. Датчик состоит из двух отдельных модулей: камеры со встроенным источником света и модуля обработки данных.Переход к настройке параметров и управлению излучением света производится нажатием одной кнопки.Интеллектуальный пользовательский интерфейс позволяет выполнять настройку с помощью нескольких клавиш и встроенного ЖК-дисплея. Во время работы на дисплее отображаются изображения и результаты измерения, благодаря чему обеспечивается оперативный визуальный контроль процесса измерения. Нет необходимости подключать внешнее устройство для настройки и наблюдения за процессом: такое устройство встроено в датчик и предоставляет всю необходимую информацию. Если для решения поставленной задачи одного контроллера недостаточно, функциональные возможности системы можно расширить путем подключения дополнительных контроллеров, соединяя их друг с другом в один ряд. Для выполнения одновременно нескольких задач контроля можно соединить вместе до 5 контроллеров - как с камерами, так и без них. Мы предлагаем две разновидности датчиков серии ZFV - с распознаванием цвета и без распознавания. В функциональном отношении их возможности одинаковы, однако «цветные» датчики ZFV получают цветные изображения, при этом использование цветовой информации в качестве дополнительного критерия («третьего измерения») позволяет значительно повысить стабильность и надежность системы контроля.В зависимости от модели контроллера на выбор предоставляется до 8 различных инструментов контроля и большое количество разнообразных головок датчиков с дальностью действия до 150 мм.

Технические характеристики

Класс защиты IP40; IP64
Напряжение питания и токопотребление Усилитель 300mA max, 24 VDC; головка 150 mA max
Особенности 8 сценариев, для каждого предусмотрена цветовая фильтрация или распознавание цвета
Управляющий выход PNP или NPN
Порт связи USB. RS232
Максимальное количество точек ввода-вывода 8 дискретных входов/выходов
Время выполнения инструкции 5 - 13 мс
Рабочая температура 0 - 50
Камера 1 камера, электронный затвор, время выдержки от 1/500 до 1/8000
Зона срабатывания/разрешения 4,6 x 8,3 mm, 9,2 x 46 mm, 46 x 83 mm, 83 x 138 mm

   Техническая характеристика

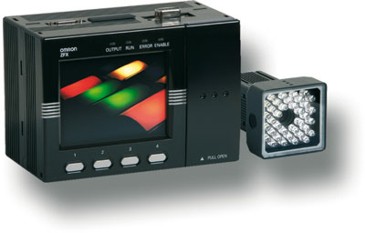

ZFX/ZFX-CD - Видеодатчик технического зрения с возможностью поключения 2-х камер

ZFX/ZFX-CD - Видеодатчик технического зрения с возможностью поключения 2-х камер

Усовершенстворванный датчик технического зрения ZFX компании OMRON раскрывает новые грани интуитивного интерфейса, направляющего действия пользователя - Прикоснись, подключи и работай. Встроенный сенсорный экран прост в работе и позволяет пользователю не вникать в сложные технические детали. Он обеспечивает оперативный визуальный контроль, отображая в реальном времени изображения и текстовые системные сообщения на всех этапах настройки и измерения. ZFX оказывает поддержку при выборе освещения, фильтрации и при автоматической настройке параметров, выступая для пользователя в качестве путеводителя по решаемой задаче.
Датчик технического зрения ZFX выпускается как одно или двухкамерная система, с распознаванием цвета или без распознавания.Этот датчик технического зрения позволяет сконфигурировать несколько критериев контроля для одного изображения и предоставляет на выбор до 32 инструментов или вспомогательных средств контроля. В зависимости от подключенной камеры, инструменты контроля анализируют одноцветное или цветное изображение и предоставляют возможность фильтрации и выделения цвета.Такие мощные инструменты, как предварительная обработка изображений, компенсация положения объекта, калибровка и протоколирование данных, делают функциональность ZFX максимально полной.
Датчик ZFX поддерживает несколько интерфейсов связи, таких как Ethernet, USB и дискретные входы/выходы, для беспрепятственной интеграции в любое технологическое оборудование. Благодаря этому возможен обмен результатами и изображениями по сети, считывание и загрузка конфигурации, операции с настройками и многое другое. 32 дискретных входов/выходов гарантируют быстрый обмен данными, требующими немедленной обработки, например, входными сигналами запуска, результатами в двоичном коде, выходными сигналами подтверждения связи или сигналами состояния. Многочисленные документированные команды связи позволяют внедрить датчик ZFX в существующую технологическую систему с помощью любого из портов связи. Версия -CD включает расширенные функции считывания штрих-кодов и кодов Datamatrix.

Технические характеристики

Класс защиты Усилитель - IP20, камеры - IP20/IP65/IP67
Напряжение питания и токопотребление 24 VDC, 1 - 1,5А
Особенности До 30 режимов обработки, возможность поключения 2-х камер
Управляющий выход PNP или NPN
Порт связи USB, RS232/RS422, Ethernet
Сети Ethernet
Максимальное количество точек ввода-вывода 32 дискретных входа/выхода
Рабочая температура 0 - 50
Быстродействие до 96 кадров в секунду
Камера 1 или 2 камеры; скорость затвора от 1/170 до 1/20000
Зона срабатывания/разрешения 4,9 х 8,9мм, 10 х 50мм, 50 х 90мм, 90 х 150мм

    Техническая характеристика

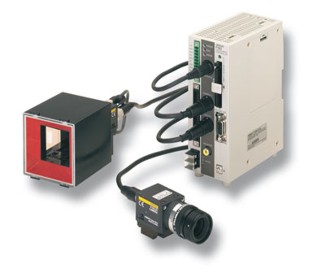

F160 - Система технического зрения с функцией оптического распознавания символов

F160 - Система технического зрения с функцией оптического распознавания символов

Высокоcкоростная система технического зрения с функцией оптического распознавания символов.
Система F160 обладает теми же фукциями, что и F150, но основное различие состоит в том, что система технического зрения F160 осуществляет процесс сбора данных и обработку изображений гораздо быстрее. Новые алгоритмы включают оптическое распознавание алфавитных и специальных символов (OMRON QUEST) используя встроенные библиотеки шрифтов, технологию Variable Box - автоматической настройки областей измерения и функцию Flexible Search - поиска одинаковых объектов с незначитильными отличиями. Система F160 также снабжена настраиваемыми меню на любом языке с возможностью вывода на экран требуемых результатов, настройкой символов и текста. Для некоторых задач применяются источники света с изменяемыми параметрами.

Технические характеристики

Класс защиты контроллер - IP20, видеокамеры - IP20/IP40
Напряжение питания и токопотребление 1.6 A, 24 VDC
Особенности Возможность подключения двух камер - высокая скорость считывания изображений
Алгоритмы ускоренной обработки для всех режимов работы
Оптическое распознавание/контроль символов
Гнездо для компактной карты флеш-памяти для хранения данных и изображений
Настраиваемый пользовательский интерфейс и вывод на внешний монитор
Управляющий выход PNP или NPN
Порт связи RS232
Максимальное количество точек ввода-вывода 35 дискр. вх/вых
Рабочая температура 0 - 50
Зона срабатывания/разрешения 512 H x 484 V пикселей

    Техническая характеристика

F210 - Система технического зрения с ПО высокого класса

F210 - Система технического зрения с ПО высокого класса

Система технического зрения F210 разработана для решения широкого круга задач в области контроля качества.Система использует полнофункциональное программное обеспечение с функциями кодирования границ и программированием макрофункций.
Управление F210 базируется на использовании высокоэффективных алгоритмов, обеспечивающих высокую скорость и точность измерений. Среди этих алгоритмов - технология кодирования границ, функции точного распознавания символов - функция Quest. Для анализа эффективности производимого контроля предусмотрена функция оперативного мониторинга за процессом.
Программное управление F210 обеспечивает удобство конфигурирования стандартных задач с помощью удобного графического интерфейса через систему раскрывающихся меню. Кроме того, для изготовителей оборудования и поставщиков комплексных систем, разрабатывающих системы контроля на базе технического зрения для собственных задач, предусмотрена возможность создавать макрофункции.Также возможно создание специализированных программ, в которых моет быть использоватьс

Технические характеристики

Класс защиты контроллер - IP20, видеокамеры - IP20/IP40
Напряжение питания и токопотребление 24VDC
Особенности Прибл. 70 инструментов обработки
сценариев - 32, расширяется с помощью флэш-карты (CF)
Управляющий выход PNP или NPN
Порт связи RS232
Максимальное количество точек ввода-вывода 35 дискр. вх/вых
Рабочая температура 0 - 50
Камера 2 высокоскоростных камеры с построчной разверткой, затвор 1/500, 1/2000, 1/10000 sec
Зона срабатывания/разрешения 512x484 (HxV) пикселей

   Техническая характеристика

F250 - Cистема технического зрения с возможностью подключения 4-х камер

F250 - Cистема технического зрения с возможностью подключения 4-х камер

Система обработки изображений F250 отличается высокой скоростью обработки данных и простотой в использовании. В ней реализованы новые технологии компании Omron, включая алгоритмы кодирования границ (Edge Code Detection) и выявления дефектов (Defect Detection), состоящие в выявлении границ и перепадов на изображении для сверхточного обнаружения объектов; алгоритм точного распознавания (Fine Matching) для обнаружения микродефектов и погрешностей на этикетках и изображениях; усовершенствованный алгоритм Quest OCR/OCV для надежного распознавания символов и автоматической проверки кодов (дат, номеров партий и пр.). Система раскрывающихся экранных меню обеспечивает простоту и максимальное удобство настройки. Функция оперативного мониторинга с возможностью настройки предельных значений для сигнализации аварийных ситуаций может использоваться для контроля качества продукции. Реализованная на новой быстродействующей аппаратной базе, поддерживающей удвоенную скорость работы камер, функция компенсации положения объекта выполняется в реальном времени при сдвиге объекта. Кроме того, для изготовителей оборудования и поставщиков комплексных систем, разрабатывающих системы контроля на базе технического зрения для реализации узкоспециальных задач, предусмотрена возможность создания макрофункций. Также можно создавать специализированные программы, в которых могут быть использованы почти все функции системы. Через интерфейс Ethernet система F250 может обмениваться
данными практически с любой компьютерной системой предприятия.
Специальная быстродействующая схема для ускорения инструментов контроля при решении задач, требующих повышенной скорости обработки
Возможность подключения четырех камер; возможность локализации объекта в реальном времени
Повышенная гибкость благодаря наличию операций ветвления и условных переходов
Два гнезда для компактных карт флеш-памяти (CF) для хранения данных и ведения протокола
Интерфейс Ethernet, 67 дискретных входов/выходов, RS232

Технические характеристики

Класс защиты контроллер - IP20, видеокамеры - IP40/IP50
Напряжение питания и токопотребление 3.7 A, 24 VDC
Особенности сценариев - 32, расширяется с помощью флэш-карты (CF), видеовыход на внешний монитор
Порт связи RS232, Ethernet
Сети Ethernet
Максимальное количество точек ввода-вывода 67 дискр. вх/вых
Рабочая температура 0 - 50
Камера возможность одновременного подключения 4-х высокоскоростных камер с построчной разверткой
Зона срабатывания/разрешения 512 H x

   Техническая характеристика

F210ETN/F500ETN - Cистема технического зрения с высоким разрешением, подключаемая в сеть

F210ETN/F500ETN - Cистема технического зрения с высоким разрешением, подключаемая в сеть

F500/F210ETN – это первые системы технического зрения компании Omron, полностью готовые к работе в сети. Обе системы имеют встроенный порт Ethernet. Теперь высокоскоростная передача изображений и данных техконтроля, а также загрузка и считывание параметров с любого компьютера, работающего в сети, не представляют никаких проблем. В системе предусмотрена возможность записи/протоколирования изображений и результатов контроля с целью документирования и последующего детального анализа. Обе системы могут работать одновременно с двумя цифровыми камерами, причем F500 – с камерами высокого разрешения (1k x 1k), благодаря чему они идеально подходят для задач, требующих высокой точности измерений. Как и все системы технического зрения компании Omron, эти системы имеют простой в использовании и хорошо знакомый нашим заказчикам графический интерфейс, который упрощает настройку и конфигурирование системы. Компания Omron также предоставляет дополнительное программное обеспечение “Vision Composer NET” для конфигурирования системы с помощью ПК. Используя высокоскоростную сеть Ethernet, пользователь может настраивать и обслуживать как отдельную систему технического зрения, так и сеть таких систем с одного центрального ПК. Усовершенствованные алгоритмы обеспечивают высокую скорость и точность контроля. В эти алгоритмы входит уникальная технология оптического распознавания символов QUEST OCR, а также технология кодирования границ для прецизионного определения положения
объекта.

Технические характеристики

Класс защиты контроллер - IP20, видеокамеры - IP40/IP50
Напряжение питания и токопотребление 2,6 A, 24 VDC
Особенности Прибл. 80 инструментов обработки изображений,
32 сценария, расширяется с помощью флэш-карты (CF),
программа Vision Composer NET
Управляющий выход PNP или NPN
Порт связи USB, RS232/422, Ethernet
Сети Ethernet 10/100Mbit
Максимальное количество точек ввода-вывода 33 дискретных входа/выхода
Рабочая температура 0 -50
Камера 2 цифровых канала для подключения камер, F210ETN - стандартная, F500 - высокого разрешения
скорость затвора 1/100, 1/500, 1/2000, 1/10000 sec

    Техническая характеристика

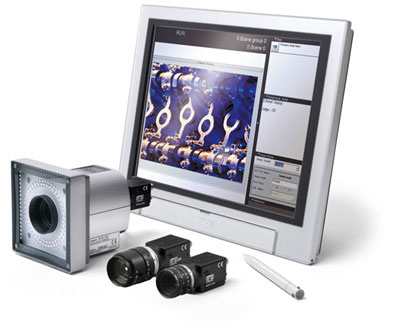

Xpectia - Система технического зрения с 3-х мерным контролем качества

Xpectia - Система технического зрения с 3-х мерным контролем качества

Xpectia от компании Omron открывает новый класс систем технического зрения: с распознаванием реальных цветов, с высокой разрешающей способностью, с поддержкой трехмерных измерений и одновременно с интуитивно-понятным интерфейсом, который направляет действия пользователя. Какой бы сложной ни была задача технического контроля, Вы решите ее исключительно легко! Подобно человеческому глазу, Xpectia может идентифицировать любой объект независимо от его цветовой гаммы, размера или расстояния. Удобный сенсорный экран и множество автоматических функций, предусмотренных в Xpectia, делают систему технического зрения простой и наглядной. В модельный ряд Xpectia входят контроллеры со встроенным сенсорным экраном или без него, поддерживающие подключение до четырех камер. Сочетая преимущества компактной системы с мощностью и гибкостью платформы промышленного ПК, Xpectia взяла лучшее от каждого из этих классов устройств.
• Система распознавания истинного цвета:
16 миллион цветов
• Видеокамеры с высоким разрешением:
2 000 000 пиксел
• Двумерный и трехмерный контроль
• Простое управление с помощью сенсорного экрана
• Платформа промышленного ПК
• Отсутствие дефектов: распознавание реального
цвета повышает общую достоверность контроля
• Экономичность: простота установки, настройки
и обслуживания сберегает время
• Целесообразность: оптимальный подбор
компонентов системы
• Гибкость: выбор функций с учетом
специфики применения
• Актуальность в будущем: соответствие
Вашим требованиям к техническому контролю
не только сегодня, но и завтра
Xpectia FZD Omron - это система технического зрения с поддержкой трехмерного изображения, которая позволяет одновременно производить измерения в двух и трех измерениях. Как и стандартная версия Xpectia, эта система оснащена интуитивно-понятным сенсорным дисплеем, что позволяет значительно упростить эксплуатацию. Xpectia FZD позволяет производить самые сложные измерения в трехмерном пространстве Одновременные двухмерные и трехмерные проверки Простая калибровка Возможности проверки на большом расстоянии Система распознавания истинного цвета

Технические характеристики

Класс защиты корпус контроллера - IP20, передняя панель - IP54, видеокамеры - IP40/IP50
Напряжение питания и токопотребление 24 VDC
Особенности Система распознавания истинного цвета: 16 миллионов цветов
Видеокамеры с высоким разрешением: 2 000 000 пиксел
Двумерный и трехмерный контроль
Простое управление с помощью сенсорного 12" экрана
Платформа промышленного ПК
Управляющий выход PNP или NPN
Порт связи 4xUSB 2.0, RS232, Ethernet
Сети Ethernet 100Mbit
Объем памяти данных 1 GB
Рабочая температура 0 - 50
Камера 4 высокоскоростные камеры: VGA, 2 Мпиксел, электронный затвор скорость от 1/10 до 1/50000
Зона срабатывания/разрешения от 640х480 до 1600х1200 пикселей

   Техническая характеристика

V530-R160 - Устройство для считывания 2-х мерных кодов

V530-R160 - Устройство для считывания 2-х мерных кодов

Устройство V530-R160 разработано специально для считывания кодов, нанесенных непосредственно на поверхности, например, на металл, пластик или стекло. Новые усовершенствованные алгоритмы обеспечивают надежность считывания точечных кодов, нанесенных с помощью лазерного или струйного принтера. Этим методам нанесения кода свойственно невысокое качество печати, поэтому зачастую приходится считывать неразборчивые или поврежденные изображения с
произвольной ориентацией. Устройство V530-R160 успешно решает эти проблемы наиболее эффективным образом. Оно также обеспечивает возможность оперативного анализа качества продукции, обладая такими функциями, как динамический мониторинг, статистический анализ и сохранение изображений. Настройка устройства выполняется с помощью удобного графического интерфейса, хорошо знакомого пользователям систем технического зрения серии F.

Технические характеристики

Класс защиты контроллер - IP20, видеокамеры - IP40/IP50
Напряжение питания и токопотребление 1.6 A, 24 VDC
Особенности возможность считывания неразбочивых 2-х мерных кодов
Управляющий выход PNP или NPN
Порт связи RS232
Максимальное количество точек ввода-вывода 11 дискр. вх/выходов
Рабочая температура 0 - 50
Камера 2 высокоскоростных видеокамеры, электронный затвор скорость от 1/100 до 1/10000
Зона срабатывания/разрешения 512 H x 484 V пикселей

   Техническая характеристика

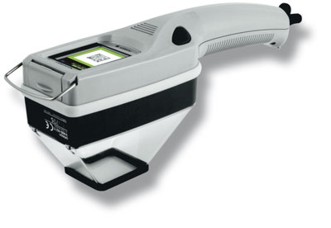

V400-H - Ручной считыватель 2-х мерных кодов

V400-H - Ручной считыватель 2-х мерных кодовV400-H – это портативное устройство, предназначенное для надежного и удобного считывания двумерных кодов. Встроенный ЖК-экран не только показывает объект «вживую», что упрощает наведение считывателя на объект, но также отображает раскодированную информацию с целью оперативного контроля. Усовершенствованные алгоритмы управления источником света обеспечивают автоматический выбор наилучшего режима освещения и направления в зависимости от поверхности объекта и типа сканируемого кода. Это позволяет считывающему устройству распознавать неразборчивые коды, нанесенные на самые разнообразные поверхности, например, металлические, стеклянные, пластмассовые и т.д. Данные можно записывать на флэш-карту (SD) для последующего анализа или считывать через встроенный последовательный интерфейс. Рычажок регулировки детализации изображения позволяет наилучшим образом подстроиться под размер кода.

Технические характеристики

Класс защиты IP64
Напряжение питания и токопотребление 5 VDC
Особенности Двумерный матричный код,
код ECC200,
код QR 10 × 10 ... 64 × 64, 8 × 18 ... 16 × 48. (модели 1, 2), 21 × 21 ... 57 × 57 (версии 1 ... 10)
Порт связи RS232
Рабочая температура 0 - 40

    Техническая характеристика

V500-R5 - Стационарный лазерный считыватель штрих-кода

V500-R5 - Стационарный лазерный считыватель штрих-кода

V500-R5 — это лазерный считыватель штрихового кода для высокоскоростных процессов. Его можно использовать в любой отрасли промышленности для считывания кодов с этикеток с целью учета и контроля сборочных узлов или упакованной продукции.
Компактная конструкция
Простота установки и настройки
Высокая стабильность характеристик считывания

Технические характеристики

Класс защиты IP54
Напряжение питания и токопотребление 5 VDC
Особенности Сканнер 0,15мм,
Code 39, NW-7, ITF, STF (2 of 5 bars),
COde 93,
Code 128 (including EAN 128), EAN/UPC (A and E)
Порт связи RS232
Рабочая температура 0 - 45
Дистанция срабатывания от 60 до 270мм
Быстродействие 500 scans/s
Вес(приблизительно) 80 гр.

   Техническая характеристика

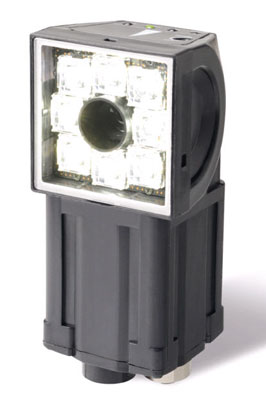

FQ - Датчик технического зрения

FQ - Датчик технического зрения

Датчики технического зрения это устройство,имеющее минимальные размеры корпуса, в котором установлена камера и модуль обработки изображения. Благодаря использованию встроенных линз и мощных светодиодов, не требуется дорогостоящая установка дополнительных источников освещения, занимающих полезное пространство. Уровень защиты датчиков FQ IP67 позволяет использовать их даже в жестких условиях окружающей среды. Благодаря компактному корпусу и надежной конструкции датчик можно устанавливать на любую машину.
Датчики технического зрения FQ отличаются не только простой настройкой, но и обеспечивают превосходное качество и яркость изображения. Впервые использование оборудования такого класса обеспечивает возможность получения улучшенного изображения и использования различных видов его обработки. Мощные светодиоды, расширенный динамический диапазон разрешения (HDR), поляризационные и противоореольные фильтры гарантируют качественный контроль таких поверхностей, которые невозможно увидеть при помощи обычных датчиков технического зрения. Четкость изображения упрощает установку датчика, так как угол установки больше не играет важной роли.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 24VDC, 2,4A
Особенности • Управление одним касанием при помощи простого графического меню • Идеально четкое изображение • Система обработки естественного цвета (16 миллионов цветов) • Управление с помощью ПК или с экрана сенсорной консоли TouchFinder
Управляющий выход PNP/NPN• Выход управления (BUSY)• Выход общего решения (OR) • Выход ошибки (ERROR)
Порт связи Ethernet 100BASE-TX/10BASE-T
Объем памяти данных Память датчика: 1000 значений (в случае использования сенсорного терминала количество сохраняемых результатов ограничено только объемом карты SD).
Рабочая температура 0 - 50 грд.
