Кодовые датчики углового положения (угловые энкодеры) Omron

Кодовые датчики углового положения (угловые энкодеры)

Виды данной продукции

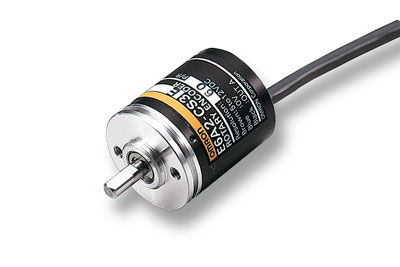

E6A2-C - Датчик угла поворота миниатюрных размеров

E6A2-C - Датчик угла поворота миниатюрных размеровИнкрементальный энкодер. Противоударный, идеален для установки в места с ограниченным пространством. Компактный корпус диаметром 25мм; вал диаметром 4 mm.

Технические характеристики

Класс защиты IP50
Напряжение питания и токопотребление 5-12 VDC; 30 mA max; 12-24 VDC; 20 mA max
Особенности миниатюрный энкодер диметром 25мм, вал диаметром 4мм
Управляющий выход Напряжение 20 mA max, 12 VDC; NPN открытый коллектор 30 mA max, 30 VDC
Выходная частота 30 kHz
Разрешение имп/оборот 10-500

   Техническая характеристика

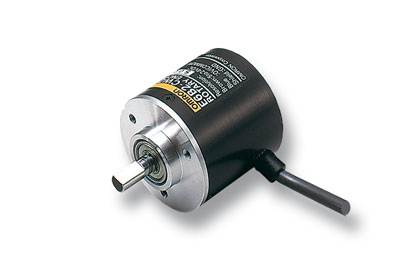

E6B2-C - Датчик угла поворота инкрементального типа

E6B2-C - Датчик угла поворота инкрементального типа

Инкрементные угловые энкодеры семейства E6B выпускаются в малогабаритном корпусе диаметра 40 мм.
Имеются модели с выходным усилителем-формирователем линии
Линейные выходы. Выходы A, B и Z реверсивные. Диаметр 40 мм; вал D=6 мм.

Технические характеристики

Класс защиты IP55
Напряжение питания и токопотребление 5-12 VDC; 100 mA max; 5-24 VDC; 80 mA max
Особенности Датчик угла поворота диметром 40мм, диаметр вала 6мм
Управляющий выход Напряжение 20 mA max, 12 VDC; NPN или PNP открытый коллектор 35 mA max, 30 VDC, выход линейного усилителя
Выходная частота 100 kHz
Разрешение имп/оборот 10-2000

    Техническая характеристика

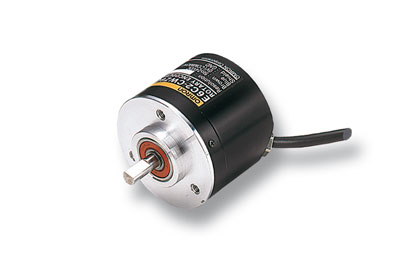

E6C2-C - Датчик угла поворота в водозащитном исполнении

E6C2-C - Датчик угла поворота в водозащитном исполнении

Инкрементальный энкодер. Выходы A, B и Z реверсивные. Диаметр 50 мм; диаметр вала 6 мм.
Защищенная от брызг и масла конструкция со степенью защиты IP64f или IP65f

Технические характеристики

Класс защиты IP64F
Напряжение питания и токопотребление 5-12 VDC; 100 mA max; 5-24 VDC; 80 mA max
Особенности Датчик угла поворота диметром 50мм, вал диаметром 6мм
Управляющий выход Напряжение 20 mA max, 12 VDC; NPN или PNP открытый коллектор 35 mA max, 30 VDC
Выходная частота 100 kHz
Разрешение имп/оборот 10-2000

E6C3 - Датчик угла поворота универсального типа

E6C3 - Датчик угла поворота универсального типа

Этот тип датчика угловых перемещений, в своей группе имеет большой выбор разнообразных моделей,
как инкрементальные, так и абсолютные энкодеры с универсальным выходом.Диаметр датчика 50мм Диаметр вала 8 мм.Водозащищенный корпус IP65F.

Технические характеристики

Класс защиты IP65F
Напряжение питания и токопотребление 5VDC, 12VDC, 12-24VDC
Особенности Датчики угола поворота диаметром 50мм, диметр вала 8мм, инкрементальные и абсолютные
Управляющий выход PNP или NPN открытый коллектор, выход линейного усилителя, в зависимости от выбора модели
Выходная частота 125KHz
Разрешение имп/оборот 100-3600

   Техническая характеристика

E6C-N - Многооборотный датчик угла поворота

E6C-N - Многооборотный датчик угла поворота

Многооборотный угловой энкодер E6C-N предназначен для систем с углом поворота свыше 360°.Энкодер абсолютного типа.
Диаметр 50мм, диаметр вала 6мм, или модели с полым валом
Подходит для многооборотных систем

Технические характеристики

Класс защиты IP50
Напряжение питания и токопотребление 12-24 VDC
Особенности Многооборотный датчик угла поворота диамером 50мм для систем с углом поворота свыше 360°
Управляющий выход NPN открытый коллектор 16 mA max, 28 VDC, бинарный код
Выходная частота 12,5kHz
Разрешение имп/оборот 500

   Техническая характеристика

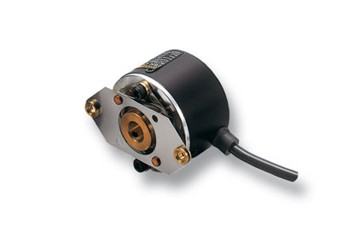

E6H - Датчик угла поворота с полым валом

E6H - Датчик угла поворота с полым валом

Инкрементные энкодеры семейства E6H оснащаются полым валом диаметра 40 мм.
Широкий диапазон рабочих напряжений: от 5 до 24 В=
Имеются модели с выходным усилителем-формирователем линии (макс. расстояние 100 м)

Технические характеристики

Класс защиты IP50
Напряжение питания и токопотребление 5-24 VDC
Особенности Датчик угла поворота диметром 50мм с полым валом
Управляющий выход Напряжение 10 mA max, 5 VDC; NPN открытый коллектор 35 mA max, 30 VDC, выход линейного усилителя
Выходная частота 100 kHz
Разрешение имп/оборот 300-3600

    Техническая характеристика

E6F-C/A - Датчик угла поворота c универсальным выходом в прочном корпусе

E6F-C/A - Датчик угла поворота c универсальным выходом в прочном корпусе

Угловые энкодеры серии E6F диаметра 60 мм отличаются жестким, прочным корпусом.
Прочный вал, рассчитанный на максимальную нагрузку 120 Н в радиальном направлении и 50 Н в осевом направлении)
Водонепроницаемое маслостойкое исполнение (IP65f)
Инкрементальные и абсолютные энкодеры. Диаметр 60 мм; Диметр вала 10 мм. Крепкий вал.

Технические характеристики

Класс защиты IP64F
Напряжение питания и токопотребление 5-12 VDC; 100 mA max; 12-24 VDC; 70 mA max
Особенности Датчики угла поворота инкрементального и абсолютного типа в прочном корпусе диметром 60мм, диаметр вала 10мм
Управляющий выход NPN или PNP открытый коллектор 35 mA max, 30 VDC, выход линейного усилителя, код Грея
Выходная частота 10 kHz
Разрешение имп/оборот 256-1024

   Техническая характеристика
