Фотоэлектрические датчики

Фотоэлектрические датчики Omron

Фотоэлектрические датчики могут быть применены практически во всех отраслях промышленности. Они используются как бесконтактные выключатели для подсчета, обнаружения, позиционирования объектов и других задач на технологических линиях. Они сочетают в себе две важнейшие характеристики: высокий уровень надежности и низкий уровень цен при использовании новейших достижений науки, техники и технологий.



Виды данной продукции

E3F2 - фотодатчик приближения размера М18

E3F2 - фотодатчик приближения размера М18

Недорогой, компактный фотоэлектрический датчик приближения размера М18 в металлическом или пластиковом корпусе.
Установка режима работы Light On или Dark On осуществляется во время монтажа.
Датчики E3F2 обладают широким диапазоном дистанций срабатывания. В зависимости от принципа действия расстояние варьируется от 0,1м (отражение от объекта) до 10м (пересечение луча).

Технические характеристики

Класс защиты IP67; IEC
Напряжение питания и токопотребление 10-30 VDC; 30-45 mA, 100-240VAC
Особенности Цилиндрический, материал корпуса - пластик, латунь, нержавеющая сталь
Управляющий выход PNP или NPN (для 3-х проводных DC-моделей)
Рабочая температура -25 - +55
Дистанция срабатывания 10 м (пересечение луча); 4 м (от рефлектора); 300 мм (от объекта)
Метод обнаружения Разнесенные приемник передатчик; отражение от рефлектора; отражение от объекта

   Техническая характеристика

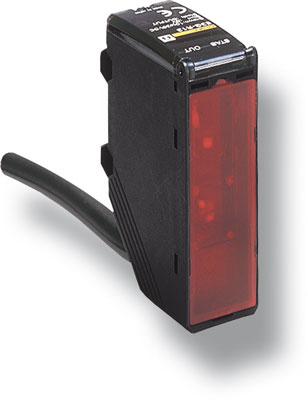

E3G - фотодатчик на большие расстояния

E3G - фотодатчик на большие расстоянияДатчик серии E3G предназначен для работы на больших расстояниях. Модели на отражение от рефлектора с дистанцией срабатывания 10 метров и поляризованным светом идеальны для определения присутствия блестящих объектов, а модели на отражение от объекта с дистанцией до 2 м способны определить присутствие предметов с блестящей и неровной поверхностью. Согласно требуемому напряжению питания и выходному напряжению можно выбирать между моделями с транзисторным и релейным выходом.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление модели с транз.выходом 10-30VDC; с релейным - 12-240VDC/24-240VAC
Управляющий выход Релейный 1 контакт 3А 250В; транзисторный NPN/PNP NO/NC 100mA, 30VDC
Рабочая температура -25 - +55
Дистанция срабатывания до 2 м от объекта; до 10 м от рефлектора
Метод обнаружения Отражение от рефлектора; отражение от объекта

    Техническая характеристика

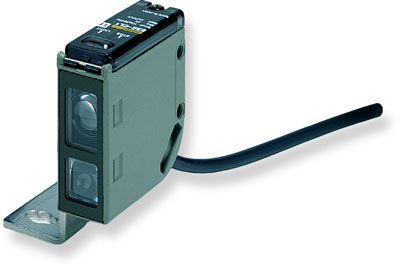

E3G-L - фотодатчик c изменяемой дистанцией обнаружения

E3G-L - фотодатчик c изменяемой дистанцией обнаружения

Датчик E3G-L с изменяемой дистанцией срабатывания (50мм/200мм) применяется для обнаружения объёктов отличающихся по размеру, форме, цвету и качеству поверхности на различных дистанциях. В зависимости от задачи выбирается тип режима работы:
стандартный режим используется для определения присутствия мелких объектов, а режим работы в заданной зоне необходим для точного обнаружения объекта с блестящей, цветной или неровной поверхностью. Датчики серии E3G-L очень просты в установке.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 10-30VDC
Управляющий выход NPN или PNP
Рабочая температура -25 - +55
Дистанция срабатывания 5-50mm; 5-200mm
Метод обнаружения отражение от объектас

   Техническая характеристика

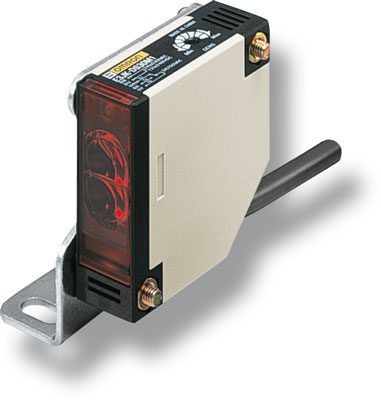

E3JK - фотодатчик на напряжение постоянного и переменного тока

E3JK - фотодатчик на напряжение постоянного и переменного тока

Компактные датчики семейства E3JK рассчитаны на напряжение питания от 12 до 240 В= и от 24 до 240 В~ и идеально подходят для применения в системах с напряжением питания переменного тока. Широкий диапазон поддерживаемых напряжений сокращает номенклатуру изделий, используемых при разных напряжениях.
Релейный выход с длинным сроком службы. Поляризованные излучение позволяет обнаруживать блестящие предметы.

Технические характеристики

Класс защиты IP64
Напряжение питания и токопотребление 24-240 VAC; 12-240 VDC; 1.5, 2, 3, W; 40 mA
Управляющий выход Релейный выход: 3A, 250 VAC. Транзисторный выход: 100 mA, 48 VDC
Рабочая температура -25 - +55
Дистанция срабатывания 300мм, 2,5-4м, 5м
Метод обнаружения Разнесенные приемник-передатчик; отражение от рефлектора; отражение от объекта

   Техническая характеристика

E3JM - фотодатчик на напряжение постянного и переменного тока с подключением под винт

E3JM - фотодатчик на напряжение постянного и переменного тока с подключением под винтФотодатчик со встроенным таймером. Поляризованное излучение для обнаружения светящихся предметов. Подключение под винт.

Технические характеристики

Класс защиты Усилитель - IP20; датчики - IP67
Особенности Измерение толщины A+B / A-B, высоты, перепадов, расстояния, пикового значения, нижнего значения, диапазона
Напряжение питания 24VDC
Управляющий выход 4-20 мА, PNP или NPN (в зависмости от выбора усилителя)
Порт связи RS232 (при подключении доп.модуля)
Рабочая температура 0 - 50
Быстродействие 1 ms
Точность измерений 0,1 мкм

    Техническая характеристика

E3M-V - фотодатчик обнаружения цветной метки с обучением

E3M-V - фотодатчик обнаружения цветной метки с обучением

E3M-V - фотоэлектрический датчик обнаружения цветной метки с обучением.
Способен распознавать цветные метки на фоне материалов различных цветов и оттенков методом обучения в условиях отдельно поставленной задачи.

Технические характеристики

Класс защиты IP40
Напряжение питания и токопотребление 24VDC
Особенности Датчики с фокусировкой луча
Управляющий выход PNP или NPN
Рабочая температура -10 - +55
Дистанция срабатывания до 7м в зависимости от типа датчика
Быстродействие среднее 1 мс
Вид крепления усилитель на дин-рейку

   Техническая характеристика

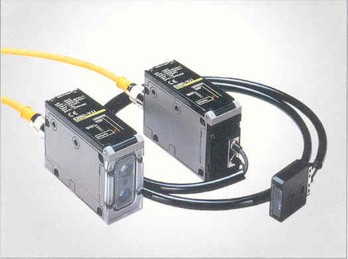

E3MC - фотодатчик определения цвета (RGB)

E3MC - фотодатчик определения цвета (RGB)E3MC - компактный датчик в металлическом корпусе с настраиваемым двойным индикатором снабжен встроенным RGB светодиодным источником света, что значительно увеличивает его срок службы в отличие от датчиков с галогеновой лампой. Датчики E3MC различают более 90 различных цветов и обладают высокой устойчивостью работы при изменении яркости объекта, его местоположения и окружающей температуры. Размер определяемого цветового объекта и дистанция срабатывания варьируются в зависимости от модели датчика.Модели со встроенным усилителем идеальны для использования на больших дистанциях. Для обнаружения мелких цветных предметов или меток необходимо оспользовать модели с оптоволокном.

Технические характеристики

Класс защиты IP66
Напряжение питания и токопотребление 10-30VDC
Особенности Обучаемый фотодатчик на распознавание цветов, оттенков и полутонов
Управляющий выход 1 или 4 транзисторных выхода NPN/PNP; 1 или 4 аналоговых выхода 0-10VDC
Рабочая температура 0-50
Дистанция срабатывания Для моделей со встроен.усилителем до 60мм, с оптоволокном до 20мм
Метод обнаружения отражение от объекта

   Техническая характеристика

E3FZ/E3FR - фотодатчик приближение размера M18 для быстрого монтажа

E3FZ/E3FR - фотодатчик приближение размера M18 для быстрого монтажа

Линейка фотоэлектрических цилиндрических датчиков OMRON М18 пополнилась легкомонтируемыми датчиками E3FZ/E3FR в коротком корпусе.Длительный срок монтажа перестанет быть для вас проблемой, ведь цилидрическая форма датчиков семейства E3F производства OMRON обеспечивает быструю установку, подгонку и выравнивание датчиков.
Защелкивающийся механизм обеспечивает быстрое и вибростойкое крепление.Компактный корпус на M18, производимый с применением лазерной сварки, на 40мм короче и гарантирует высочйшую защиту и долгий срок службы.

Технические характеристики

Класс защиты IP67/IP69K
Напряжение питания и токопотребление 10-30VDC
Особенности • Надежное защелкивающееся крепление для быстрого монтажа • Мощный светодиод обеспечивает увеличенное расстояние срабатывания • Короткий корпус длиною меньше 40 мм • Простая центровка благодаря минимальному отклонению оптической оси
Управляющий выход PNP или NPN
Рабочая температура -25 - +55
Дистанция срабатывания до 15м, до 4м, до 1м
Метод обнаружения на просвет (разнесенная пара приемник-передатчик); отражение от рефлектора; отражение от объекта

    Техническая характеристика

E3S-CL - фотодатчик с выбором дистанции в прочном корпусе

E3S-CL - фотодатчик с выбором дистанции в прочном корпусеE3S-CL - компактный фотодатчик в прочном металлическом корпусе обладает высокой надежностью и имеет очень простую настройку. Установка осуществляется на рейку, с помощью которой проще и быстрее настраивать направление оптической оси.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 10-30VDC
Управляющий выход PNP или NPN
Рабочая температура -25 - + 55
Дистанция срабатывания 40 - 200мм, 50-500мм
Метод обнаружения отражения от объекта

   Техническая характеристика

E3S-C - фотодатчик для больших расстояниий

E3S-C - фотодатчик для больших расстояниийДатчик E3S-C имеет крепкий металлический корпус и предназначен для работы на больших дистанциях.Датчик обладает высокой устойчивостью к проникновению пыли, воды и маслянных паров, а также к вибрациям от 10 до 2 кГц и ударам до 100G.Наличие функции предотвращения взаимного влияния делает E3S-C незаменимым в инструментальном, автомобильном и других произвоствах, где могут быть тяжелые условия

Технические характеристики

Класс защиты IP67; IP67G; NEMA 6P
Напряжение питания и токопотребление 10-30 VDC; 50 mA; 40 mA
Особенности Прочный металлический корпус, большая дистанция срабатывания
Управляющий выход PNP или NPN
Рабочая температура -25 - + 55
Дистанция срабатывания 30 m, 3 m, 700 mm - 2 m
Метод обнаружения Разнесенные приемник-передатчик; отражение от рефлектора; отражение от объекта

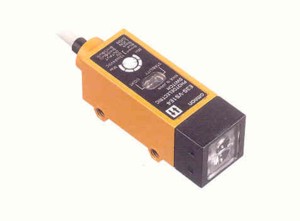

E3S-VS - фотодатчик определения цветной метки

E3S-VS - фотодатчик определения цветной метки

E3S-VS - простой фотоэлектрический датчик цветной метки.
Условия работы: цветная метка, распознаваемая этим датчиком, должна быть четкого определенного цвета без примеси полутонов и должна быть расположена на фоне одного определенного цвета.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 10-30 VDC
Управляющий выход PNP или NPN
Рабочая температура -25 - +55
Дистанция срабатывания 10-12мм
Метод обнаружения отражение от объекта

   Техническая характеристика

E3T- миниатюрный фотодатчик для обнаружения мелких объектов

E3T- миниатюрный фотодатчик для обнаружения мелких объектов

Компактный датчик со встроенным усилителем. Используется как альтернатива датчикам на оптоволокне. E3T - это серия сверхминиатюрных фотоэлектрических датчиков, включающая в себя модели на пересечение луча, отражение от рефлектора и отражение от объекта с функцией подавления влияния дальнего фона. Модели этой серии снабжены оптоэлектронными элементами и идеальны для обнаружения мелких объектов, например, электронных микросхем. Датчики снабжены встроенными функциями защиты от неправильной полярности, цепью защиты от короткого замыкания и функциональным индикатором и индикатором стабильности. Небольшие размеры делают датчики E3T незаменимыми для использования в условиях ограниченного пространства и для тех задач, где необходима устойчивость к воздействи окружающей среды.
Функциональные возможности датчиков E3T OMRON:
Выход PNP или NPN
Малый размер пятна - 0,8 мм
Встроенный усилитель
Функция подавления дальнего фона
Функциональный индикатор
Индикатор стабильности

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 12-24 VDC; 12 mA; 20 mA
Управляющий выход PNP или NPN
Рабочая температура -25 - +55
Дистанция срабатывания 500 мм; 5-15 мм; 5-30 мм
Метод обнаружения Разнесенные приемник-передатчик; отражение от рефлектора; отражение от объекта

   Техническая характеристика

E3Z - универсальный фотодатчик

Широкий спектр применений. Нечувствителен к шумам, производимым частотным преобразователем. Компактный, легко устанавливается и подключается. Семейство фотоэлектрических датчиков E3Z включает в себя датчики на пересечение луча, на отражение от объекта и отражение от рефлектора, снабженные функциями подавления влияния ближнего и дальнего фона. разработаны также специальные модели для высокоточного обнаружения и обнаружения прозрачных объектов. Помещенные в плоский пластмассовый корпус толщиной всего 10 мм, эти датчики идеально подходят для размещения в ограниченном пространстве. Несмотря на малый размер, датчики этой серии превосходят по своим характеристикам аналогичные датчики, и, благодаря увеличенной мощности, могут легко заменить датчики большего размера. Встроенные оптические микросхемы, специально разработанные компанией OMRON для семейства E3Z, намного превосходят требования IEC по электромагнитной совместимости. Датчики не требуют применения специальных средств защиты от электрических помех, создаваемых такими устройствами как преобразователи частоты, мобильные телефоны. Функциональные возможности датчиков E3Z OMRON: " Выход PNP или NPN " Датчики на пересечение луча: дистанция срабатывания - 15 м " Датчики на отражение от рефлектора: дистанция срабатывания до 5 м " Датчики на отражение от объекта: дистанция срабатывания до 1 м " Датчик с настройкой расстояния: 0,2 м " Датчики для специальных приложений " Модели с кабелем и с разъемом " Степень защиты IP 67

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 12-24 VDC; 15-20 mA; 30 mA
Управляющий выход PNP или NPN
Дистанция срабатывания 15 m; 3m; 4m; 100 mm; 1m
Метод обнаружения Разнесенные приемник передатчик; отражение от рефлектора; отражение от объекта

    Техническая характеристика

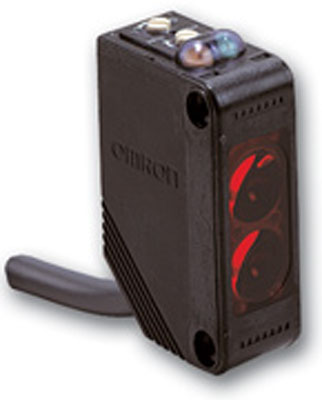

E3Z-B - фотодатчик для обнаружения пластиковых бутылок и прозрачных объектов

E3Z-B - фотодатчик для обнаружения пластиковых бутылок и прозрачных объектов

Датчик серии E3Z-B является новейшей разработкой компании OMRON и предназначен для определения присутствия прозрачных объектов и пластиковых бутылок.
Уникальная оптическая система "OMRON Inner View" позволяет безошибочно обнаруживать пластиковые бутылки и другие прозрачные предметы других форм. Датчик способен определять присутствие предметов на больших расстояниях, например, наличие нескольких пластиковых бутылок, установленных в ряд, и по своим характеристикам существенно превосходит модели предыдущих серий.
(см.описание по E3Z-"e3z.pdf")

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 12-24 VDC; 30 mA
Дистанция срабатывания 500 mm - 2 m
Метод обнаружения Отражение от объекта

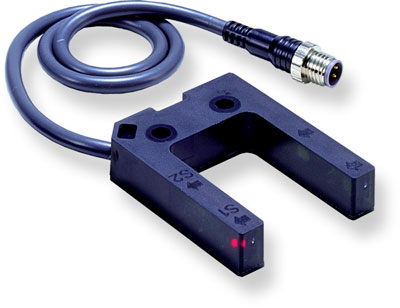

E3Z-G - подковообразный фотодатчик на просвет

E3Z-G - подковообразный фотодатчик на просветПодковообразный конструктив. Двухлучевые модели. Инфракрасный спектр излучения. DIN размер: 50х40х11.

Технические характеристики

Класс защиты IP64
Напряжение питания и токопотребление 12-24 VDC; 20 mA (1 оптич.ось); 40 mA (1 оптич. ось)
Дистанция срабатывания 25 mm
Метод обнаружения Пересечение луча

E3Z-L - специализированный фотодатчик с узким лучом

E3Z-L - специализированный фотодатчик с узким лучомУзкая диаграмма направленности. Идеален для обнаружения небольших предметов. DIN размер: 20х30х10.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 12-24 VDC; 30 mA
Дистанция срабатывания 90+/-30 mm
Метод обнаружения Отражение от объекта

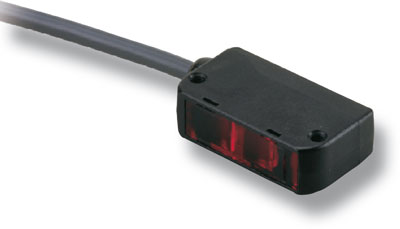

E3Z-LS - фотодатчик с настройкой расстояния

E3Z-LS - фотодатчик с настройкой расстоянияРегулировка расстояния срабатывания. Переключения подавления влияния блестящего фона или объекта.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 12-24 VDC; 30 mA
Дистанция срабатывания BGS: 20 mm; FGS: 160 mm - 200 mm
Метод обнаружения Отражение от объекта

E3Z-TA - фотодатчик (разнесенная пара) на большие дистанции до 15м

Большая дистанция срабатывания с подтверждением обнаружения объекта. Простота в эксплуатации и установке. Защитный фильтр от больших помех

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 12-24 VDC; 15 mA; 20 mA
Дистанция срабатывания 10 m
Метод обнаружения через луч

   Техническая характеристика

E3Z_G_J_H - фотодатчик серии E3Z со специальными возможностями

E3Z_G_J_H - фотодатчик серии E3Z со специальными возможностямиЭти датчики серии E3Z имеют такой же внешний вид и размеры, что и основная серия, но обладают специальными встроенными функциями - прогнозирование профилактического технического обслуживания, защита от злонамеренного вмешательства.Обслуживание датчиков состоит из активной или пассивной проверке функционирования датчика с целью выявления неточного совмещения, загрязнения крышки, неисправностей датчика, застревания объектов и т.д.

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 24VDC
Особенности • Выдача аварийного сигнала «Остановка оборудования» или «Неисправность датчика» при длительном прерывании луча (-J0) • Обнаружение загрязнения крышки по снижению мощности (-G2) • Активная проверка датчика путем принудительного изменения состояния входа контроля приемника (-G0) • Защита от вмешательства - нерегулируемая модель (H)
Управляющий выход PNP или NPN
Рабочая температура -25 - +55
Дистанция срабатывания до 15м, до 4м, до 1м
Метод обнаружения на просвет - разнесенная пара (приемник-передатчик), на просвет - отражение от рефлектора, отражение от обьекта

    Техническая характеристика

E3Z-L - Лазерный фотоэлектрический датчик со встроенным усилителем

E3Z-L - Лазерный фотоэлектрический датчик со встроенным усилителем

Лазерный датчик E3Z в компактном пластиковом корпусе работает в видимом диапазоне лазерного излучения и предназначен для точного определения положения и обнаружения объектов.
Функциональный резерв номинальной дистанции
измерения в 60 м обеспечивает достаточный запас для надежной работы датчиков с пересечением луча в условиях высокой запыленности.
Мощный светодиод обеспечивает высокую эксплуатационную пригодность

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 24VDC
Особенности • Лазерный свет видимого спектра для точного позиционирования и обнаруже- ния объектов небольшого размера • Светодиод высокой мощности для обеспечения функционального резерва, Повышенная различимость луча для упрощения юстировки оптических осей датчиков
Рабочая температура -25 - +55
Дистанция срабатывания до 60м (разнесенная пара), до 15м (отражение от рефлектора), до 300мм отражение от обьекта

    Техническая характеристика

E3ZM - фотодатчик серии E3Z в прочном корпусе из нержавеющей стали

E3ZM - фотодатчик серии E3Z в прочном корпусе из нержавеющей стали

Обладающие такими же характеристиками, как и датчики серии E3Z общего назначения, серия E3ZM поставляется в корпусах
из высококачественной нержавеющей стали SUS 316L, при изготовлении которых использовался специальный процесс впрыскивания/прессования металла. Данная серия обладает превосходными характеристиками по устойчивости к коррозии и износу и представляет собой идеальное решение для применений, где важны соблюдение гигиены и устойчивость к агрессивным моющим средствам, как например, в производстве продуктов питания. Герметичные корпуса датчиков способны выдержать воздействие агрессивных моющих средств, а также высокое давление воды в соответствии с нормами IP69K. Кроме того, для повышения гигиенических характеристик, идентификационная маркировка нанесена непосредственно на поверхность датчика с помощью лазера, вместо обычных наклеек, которые могут содержать загрязняющие вещества.
• Корпуса из высококачественной нержавеющей
стали SUS 316L обеспечивают превосходную
устойчивость к коррозии и износу
• Соответствие жестким требованиям IP69K
• Одобрены Ecolab Institute
• Лазерное нанесение маркировки вместо паспортной таблички
E3ZM-V - Фотоэлектрический датчик в прочном корпусе из нержавеющей стали, устойчивый к детергентам, обеспечивает
надежное обнаружение любой стандартной печатной маркировки в системах упаковки.
• Белый светодиод для стабильного обнаружения печатных меток разного цвета
• Корпус из нержавеющей стали SUS 316L
• Простое и удобное обучение нажатием кнопки или
динамическое дистанционное обучение
• Время реакции всего 50 мкс
E3ZM-C - Компактные маслостойкие фотоэлектрические датчики в прочном корпусе из нержавеющей стали обладают повышенным эксплуатационным ресурсом, достаточным для уверенного обнаружения объектов в условиях повышенной загрязненности и сильных механических воздействий, характерных, например, для сборочных конвейеров автомобильных заводов.

Технические характеристики

Класс защиты IP69K
Напряжение питания и токопотребление 24VDC
Особенности • Корпуса из высококачественной нержавеющей стали SUS 316L обеспечивают превосходную устойчивость к коррозии и износу • Соответствие жестким требованиям IP69K • Одобрены Ecolab Institute • Лазерное нанесение маркировки вместо паспортной таблички
Рабочая температура -25 - +55
Дистанция срабатывания до 15м, до 4м, до 1м, 10-100мм, 10-150мм, 10-200мм(фиксированное расстояние до обьекта), до 10-12мм (датчик E3ZM-V)
Метод обнаружения на просвет (разнесенная пара - приемник/передатчик), на просвет (отражение от рефлектор), отражение от обьекта

    Техническая характеристика
