Датчики смещения/Датчики измерения толщины и расстояния Omron
С помощью новой серии контактных измерительных датчиков компания OMRON продолжает устанавливать новые стандарты в области точных измерений.
Эти устройства предлагают оригинальное решение при выполнении высокоточных измерений для любого материала и поверхности произвольной формы.
Виды данной продукции
ZG2 - высокоточная лазерная система измерения 2D/3D профиля
ZG2 служит для точного измерения формы объектов со сложным рельефом поверхности, выполненных из материалов, затрудняющих измерение. Простой в работе, интуитивно понятный интерфейс пользователя упрощает монтаж, настройку и эксплуатацию прибора. Встроенный ЖК-экран отображает результаты измерения в реальном времени.
Простота эксплуатации: интуитивно понятный интерфейс пользователя
Информативность: встроенный ЖК-экран для настройки и мгновенного отображения профиля
Универсальность: 18 режимов измерения
Точность: разрешение 5 мкм (3 мм / 631 точек)
Широкий обзор: до 70 мм
Технические характеристики
Класс защиты IP64-IP66 (в зависимости от головки), IP20 усилитель
Особенности Универсальность: 18 режимов измерения ;Точность: разрешение 5 мкм (3 мм / 631 точек); Широкий обзор: до 70 мм
Напряжение питания 24VDC
Управляющий выход PNP или NPN, аналоговый выход 0-10В/4-20мА
Порт связи USB 2.0; RS232
Объем памяти данных до 256МВ (опционально с картой памяти)
Рабочая температура 0 - 50 грд.

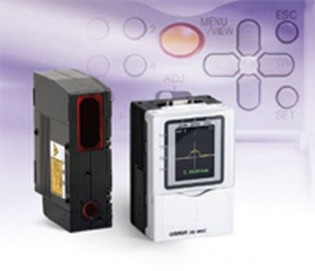

Техническая характеристикаZG - Интеллектуальные лазерные системы для измерения сложных поверхностей
Серия ZG обеспечивает высокую точность и стабильность измерений профиля объекта незавизимо от сложности рельефа его поверхности.Лазерная система ZG служит для точного измерения формы объектов со сложным рельефом поверхности, выполненных из материалов, затрудняющих измерение. Простой в работе, интуитивно понятный интерфейс пользователя упрощает монтаж, настройку и эксплуатацию прибора. Встроенный ЖК-экран отображает результаты измерения в реальном времени.
Технические характеристики
Класс защиты IP64/IP66
Особенности Измерение и контроль сложных рельефов различных поверхностей
Напряжение питания 24VDC
Управляющий выход 0-10V; 4-20mA, NPN или PNP в зависимости от выбора усилителя
Порт связи USB 2.0, RS232
Рабочая температура 0-50
Быстродействие 16 ms
Точность измерений 0.25 μm - 10 μm в зависимости от датчика

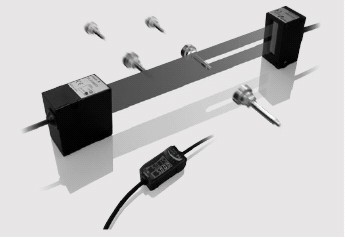

ZX-GT - Интеллектуальный лазерный микрометр
Компания OMRON представляет измерительную систему ZX-GT, предназначенную для поточных измерений толщин различных изделий.Датчики серии ZX-GT - это высокоточные аналоговые лазерные приборы, предназначенные для измерения ширины, диаметра или определения границ независимо от материала и типа поверхности.
Технические характеристики
Класс защиты IP40
Особенности Ширина луча - 28мм, минимальный измеряемый объект - 0,2 - 0,5мм
Напряжение питания 24VDC
Управляющий выход 4-20 mA, NPN или PNP в зависимости от выбора усилителя
Порт связи RS232 (с доп.модулем)
Рабочая температура 0-50
Дистанция срабатывания 0-40мм, 0-500мм
Быстродействие 0,5 ms
Точность измерений 10 μm
ZS-L, ZS-HL - Универсальные лазерные датчики обнаружения и измерения для любых поверхностей
Применение технологиии КМОП в новых датчиках серии ZS-L, ZS-HL позволяет обеспечивать точность менее микрона.Датчики изображения КМОП хорошо подходят для решения ряда задачобработки изображений, требующих средней и высокой производительности, и обладают невысокой стоимостью.Технология КМОП обеспечивает повышенную степеньинтеграции (большое количество функций в микросхеме) и компактность измерительной системы.Своими возможностями высокоскоростной обработки изображений и высоким разрешением датчик ZS обязан новейшим разработкам в области двумерных измерений с применением технологии КМОП.Датчик снабжен усовершенстванным контроллером, где реализован мощный алгоритм, который обеспечивает оптимальную чувствительность независимо от колебаний отраженного света.
Изображение обрабатывается в измерительной головке и передается в контроллер с помощью низковольтных дифференциальных сигналов (LVDS).Эти особенности превращают датчик в высокопроизводительную платформу для проведения измерений практически на любой поверхности.Датчик позволяет производить следующие операции:
Измерение высоты
Измерение шага подачи
Измерение толщины
Измерение зазоров
Измерение отклонения поверхности от плоскости
Усреднение измерений
Измерение эксцентриситета
Контроль деформации/гладкости
Технические характеристики
Класс защиты Усилитель - IP20; датчики - IP64, IP66
Напряжение питания и токопотребление 24VDC
Особенности • Широкий динамический диапазон обнаружения для любых поверхностей • Высокая разрешающая способность на уровне 0,25 мкм • Концепция модульной масштабируемой платформы для подключения до 9 датчиков • Простота применения, монтажа и обслуживания для пользователей любого уровня • Малое время реакции – всего 110 мкс
Управляющий выход 4-20 mA, PNP или NPN в зависимости от выбора усислителя
Порт связи USB 2.0; RS232
Сети Последовательный интерфейс RS485, ControllerLink (опционально)
Рабочая температура 0 - 50
Дистанция срабатывания от 20 до 350 мм
Быстродействие 110 мкс
Точность измерений 0,25 - 20 мкм в зависимости от датчика
ZX-T - Контактные измерительные датчики
Серия ZX-T использует разработанную компанией OMRON уникальную технологию автоматической настройки при подключении, что позволяет подключать к одному усилителю различные сменные чувствительные головки. Концепция данной платформы позволяет датчикам обмениваться данными с компьютером для выполнения оперативной интеллектуальной настройки, а также для регистрации данных с целью статического контроля техпроцессов.
Эта технология отвечает всем применимым требованиям к точности измерений и исключает длительный и догоростоящий процесс подбора оптимальной для данной операции чувствительной головки.
Серия ZX-T обладает целым рядом функций и особенностей. Среди них различные функции расчета и управления, которые позволяют проводить измерения и управлять аппаратурой с помощью переключения состояния выхода "высокий/низкий уровень". Используя функцию автоматического масштабирования, можно подключить любую чувствительную головку, не отключая устройства, причем усилитель автоматически отобразит измеренное растояние сразу после смены головки датчика.
Функция многоточечных измерений позволяет подключить 8 модулей для выполнения сложения и вычитания с целью получения усредненного результата вычисления.
Возможность неполадок при приложении чрезмерного усилия в сетуации больших погрешностей измерения может быть выявлена заранее, что позволит предотвратить неисправность. Головка датчика обеспечивает длительный срок службы благодаря применению уникальной конструкции с линейными шарикоподшипниками. Эта конструкция обеспечивает плавное движение скользящих частей, а резиновые рукава защищают от пыли.
Это устройство - идеальное решение для измерений с высокой точностью и разрешением для всех видов материалов и поверхностей, не допускающих использования безконтактных датчиков.
Технические характеристики
Класс защиты Усилитель - IP20; датчики - IP67
Особенности Измерение толщины A+B / A-B, высоты, перепадов, расстояния, пикового значения, нижнего значения, диапазона
Напряжение питания 24VDC
Управляющий выход 4-20 мА, PNP или NPN (в зависмости от выбора усилителя)
Порт связи RS232 (при подключении доп.модуля)
Рабочая температура 0 - 50
Быстродействие 1 ms
Точность измерений 0,1 мкм
E3С-LDA - Лазерныe датчики обнаружения объекта
Фотоэлектрические лазерные датчики серии E3C-LDA разработаны специально для рещения таких задач, как обеспечение точного обнаружения мелких объектов за счет высокой разрешающей способности.
Отличительной особенностью этой серии датчикой является настройка фокуса и оптический оси непосредственно в головке системы, которые могут быть приспособлены для точной регулировки луча, что гарантирует легкую настройку и очень точное распознавание на длинное расстояние.Кроме того линейка лазерных датчиков E3C-LDA предлагает три различных типа лазерных головок, каждая со своим типом луча - луч пятна, луч линии и луч области, что может значительно облегчить решение задач по обнаружению различных объектов.
Технические характеристики
Класс защиты IP40
Напряжение питания и токопотребление 24VDC
Особенности Датчики с фокусировкой луча
Управляющий выход PNP или NPN
Рабочая температура -10 - +55
Дистанция срабатывания до 7м в зависимости от типа датчика
Быстродействие среднее 1 мс
Вид крепления усилитель на дин-рейку

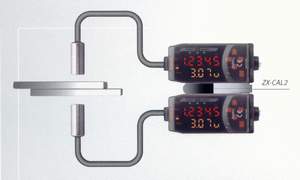

ZX-E - Индуктивные измерители толщины и перемещений
В серии ZX-E реализован целый ряд возможностей и функций, многие из которых являются уникальными! Среди них функция программных вычислений, простая настройка линейности, удобное отображение, двойной цифровой индикатор и функция подавления взаимного влияния.Датчики серии ZX-E не только просты в эксплуатации - в них также реализована интеллектуальная система связи, которая позволяет распозновать и регистрировать данные для более рациональногои эффективного анализа технологических процессов и контроля качества.Эти индуктивные датчики опреления смещения являются идеальным решением в случае, когда требуются точные измеренияс высоким разрешением в условиях высокотехнологичного производства, например, при фасовке, металлообработке, в машиностроении, автомобильной и полупроводниковой промышленности. Индуктивный измеритель перемещений металлов (как ферромагнетиков так и неферромагнетиков). Расстояние измерения до 7 мм в зависимости от модели. Время цикла измерения 150 мкс. Возможность усреднения по времени. Точность измерения до 1 мкм.
Технические характеристики
Класс защиты Усилитель - IP40; датчики - IP65/IP67
Напряжение питания и токопотребление 24 VDC
Особенности Высокоточное измерение расстояния, Контроль эксцентриситета
Управляющий выход 4-20 mA, PNP или NPN в зависимости от выбора усилителя
Порт связи RS232 (через доп.модуль)
Рабочая температура -10 - +55
Дистанция срабатывания от 1 до 7мм
Быстродействие 150 μs
Точность измерений 1 мкм
ZX-L - Лазерные измерители толщины и перемещений
Датчики серии ZX-L отличаются компактными размерами и многофункциональностью. Модульная конструкция датчиков ZX-L предусматривает наличие одного усилителя и нескольких заменяемых измерительных головок ( в настоящее время - 11), которые можно менять для выполнения практически любых измерений.
Датчики позволяют не только с высокой точностью определять смещения, но также выполнять измерение толщины и определять положение объектов.
Этот компактный датчик удобен для установки в ограниченном пространстве.Серия ZX, как и фотоэлектрические датчики, обеспечивает высокую скорость срабатывания и высокую точность при разрешении около 0,2 мкм.
Благодаря размещению процессора в головке исчезла необходимость калибровки головки датчика и усилителя; калибровка головки датчика осуществляется усилителем. Для измерения толщины можно использовать вычислительный модуль, что позволяет отказаться от цифрового измерителя и специального процессора.Встроенный измеритель функции обработки информации. Масштабирование. Дискретные выходы. Разрешение от 0.25 мкм (зависит от модели).Усилитель ZX-LDA имеет 3 цифровых выхода HIGH (верхняя граница), PASS (рабочий диапазон), LOW (нижняя граница)
1 аналоговый выход со ступенчатой регулировкой от -5 В до +5 В или от 4 до 20 мА
Технические характеристики
Класс защиты IP40/IP50
Напряжение питания и токопотребление 24 VDC
Особенности Измерение толщины (A+B / A-B), перепадов, высоты, расстояния, эксцентриситета, однородности (гладкости), искривленности (ровности), пикового значения, нижнего значения, диапазона
Управляющий выход 4-20mA, PNP или NPN в зависимости от выбора усилителя
Порт связи RS232 (через доп.модуль)
Рабочая температура 0-50
Дистанция срабатывания до 40мм, до 100мм, до 300мм, до 2000мм (разнесенная пара)
Быстродействие 150 мкс
Точность измерений от 2 до 16 мкм в зависимости от типа датчика
