Устройства многоосного управления перемещениями Omron
Требуется ли вам многоосный контроллер управления перемещениями на базе ПЛК, или контроллер на базе сервосистемы, или автономный контроллер - вы попали по адресу! Контроллеры многоосного управления перемещениями от компании Omron отличаются простотой программирования без какого-либо ущерба для характеристик системы и способны охватить управлением от 1 до 256 осей. С их помощью легко доступны такие возможности, как интерполяция осей, организация системы "задающий/следящий", моделирование криволинейного профиля (функция электронной "кулачковой передачи"), синхронизация осей путем обмена сигналами через обычные входы/выходы или по надежному цифровому каналу сервоуправления.
Виды продукции
На базе ПЛК
Базируясь на мощных ПЛК компании Omron, модули многоосного управления перемещениями обеспечивают создание абсолютно цельной системы автоматизации с высокими эксплуатационными качествами.
Виды продукции

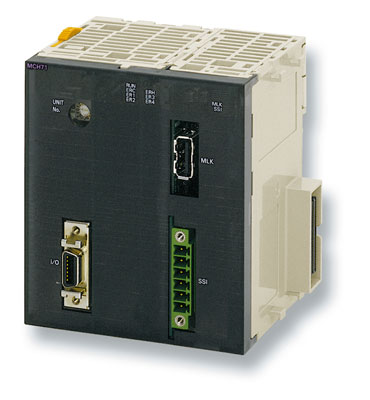

Многофункциональный контроллер управления перемещениями по 30 осям с синхронизацией по шине MechatroLink-II
Контроллер MCH - это компактный модуль для создания высокотехнологичных систем управления перемещениями. Он обеспечивает управление по 30 реальным осям и по 2 виртуальным осям. MCH поддерживает такие сложные функции, как реализация электронного "кулачка" (e-cam), реализация электронного "передаточного вала" (ELS) и регистрация положения.
* Простой электрический монтаж
* Простое программирование базового уровня
* Запоминание положения по каждой оси
* Реальная многозадачность
* Доступ ко всей системе из одной точки
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление питание от ПЛК
Особенности 30 реальных и 2 виртуальных оси, Сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения

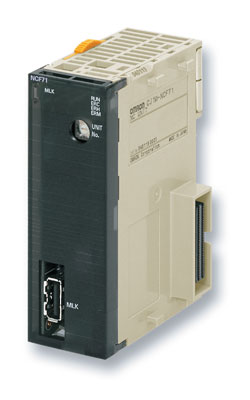

Техническая характеристикаКонтроллер поточечного позиционирования по 16 осям с синхронизацией по шине MechatroLink-II
Контроллер NCF - это мощное средство для решения задач поточечного ("от точки к точке") позиционирования. Он поддерживает шину MechatroLink II, что упрощает программирование и снижает затраты на разработку и обслуживание системы, и позволяет использовать открытые функциональные блоки ПЛК.
* Простое подключение входных/выходных цепей. Обмен данными со всеми сервоприводами по шине MechatroLink II
* Интеграция в Omron OSP - интеллектуальную платформу компании Omron: функциональные блоки, интеллектуальные активные компоненты (SAP), CX-One
* Полное управление сервоприводами и доступ к параметрам по сети Mechatrolink
* Простое, быстрое и надежное устройство для оптимального решения задач позиционирования
* Улучшенное поточечное позиционирование (PTP): интерполяция по 8 осям (4 + 4)
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление питание от ПЛК
Особенности От простого поточечного позиционирования до многоосных систем координатного позиционирования

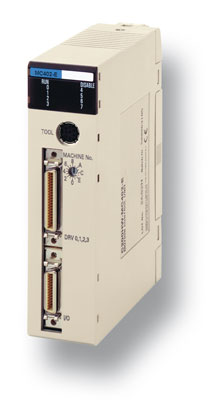

Решение на базе CS1 для полнофункционального многоосного управления перемещениями
MC402 - это современный контроллер многоосного управления перемещениями, реализованный на базе ПЛК. Он осуществляет управление по 4 осям, причем в состав одного ПЛК можно включить до 16 таких контроллеров. Модуль осуществляет позиционирование, а также регулирование скорости или крутящего момента, управляя сервоприводом с помощью аналогового выхода. Являясь частью ПЛК, контроллер открыт для всей системы.
* Простое программирование
* Развитая система команд управления перемещениями
* Несколько контроллеров в одном ПЛК
* Регистрация положения по каждой оси
* Подлинная многозадачность
Технические характеристики
Класс защиты IP20
Особенности Сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения
Высокоточный контроллер многоосного управления перемещениями с многозадачным программированием на языке G-кодов
Используя свои аналоговые выходы, модуль MC обеспечивает управление по замкнутому контуру по 4 осям. Он поддерживает G-коды и способен выполнять высокоскоростное, высокоточное позиционирование по нескольким осям. В один ПЛК может быть вставлено несколько таких модулей.
* До 4 осей на один модуль и до 76 осей на один ПЛК
* Простое управление операциями намотки/размотки, включая поперечную намотку
* Программирование на языке G-кодов
* Многозадачность
* Линейная, дуговая и винтовая (спиральная) интерполяция
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление Питание от ПЛК
Особенности Поточечное позиционирование со сложными видами интерполяций

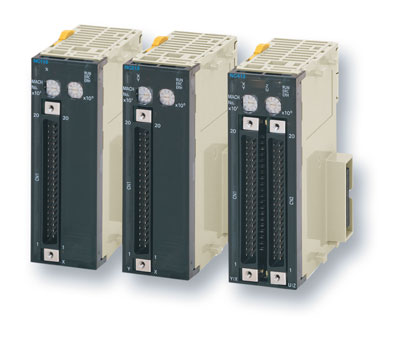

Контроллер поточечного позиционирования по 4 осям с импульсным выходом
Контроллеры многоосного управления перемещениями серии NC реализуют позиционное управление посредством своих импульсных выходов. Для позиционирования используется трапецеидальный или S-образный профиль разгона и торможения. Серия NC идеально подходит для управления простым позиционированием с использованием шаговых двигателей и сервосистем с импульсным входом.
* Непосредственное управление позиционированием с помощью команд "лестничных диаграмм"
* Позиционирование с использованием трапецеидального или S-образного профиля разгона/торможения
* Функция обработки прерываний
* Точки позиционирования хранятся во внутренней флеш-памяти
* Функции поиска исходного положения и компенсации мертвого хода
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление Питание от ПЛК
Особенности 1,2,4 оси, системы поточечного позиционирования, Позиционирование в разомкнутом контуре с линейной
ПЛК Trajexia MCH72 - контроллер управления движением
Контроллер обеспечивает управление максимум по 30 физическим осям. Новый ЦПУ — это компактное решение, объединяющее в одном модуле дискретные входы и выходы, порт ведущего устройства MECHATROLINK-II и порт для внешнего энкодера.
Управление до 30 сервоприводами и инверторами
Возможность выбора времени цикла от 0,5 мс до 4 мс
Последовательный порт для внешнего энкодера
Встроенные дискретные входы/выходы
Тот же набор команд, что и у автономного контроллера на 16 осей
Технические характеристики
Класс защиты IP20
Особенности 30 реальных и 1 виртуальная ось, Сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения, контроль положения, скорости и крутящего момента
Управляющий выход Шина управления перемещениями Mechatrolink II Motion Bus
На базе сервоприводов
Устройства на базе сервоприводов идеально подходят для распределенного многоосного управления перемещениями. Мы предлагаем линейку модулей, пригодных для решения широкого круга задач - от простого поточечного позиционирования до реализации электронной "кулачковой передачи" (e-cam).
Виды продукции

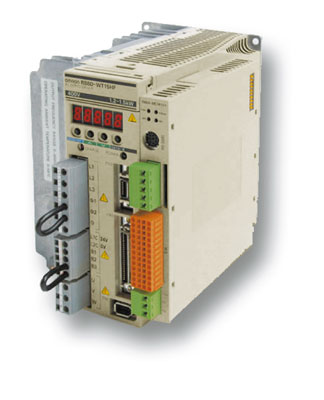

MCW151 - 1,5 осевой контроллер движения
MCW151 - это мощный контроллер управления перемещениями на базе сервопривода. Управление сложными перемещениями, например, в системах с кулачковыми и зубчатыми передаточными механизмами, в системах со связанными осями и в системах с интерполяцией осей становится простым благодаря обширному набору команд языка BASIC.
* Осуществляет управление по 1 реальной оси, по 1 виртуальной оси и по настраиваемой третьей оси
* Один импульсный выход для управления по дополнительной оси
* Дружественное и интуитивно понятное программирование управления перемещениями на языке BASIC
* Многозадачное программирование
* 2 входа быстрой регистрации
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление Питание от сервопривода
Особенности Подключается непосредственно к сервоприводу, Сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения
Порт связи RS232
Сети Devicenet, Profibus, Hostlink
Максимальное количество точек ввода-вывода 8 дискр. вх., 6 дискр. вых., 2 входа регистрации, 1 вход энкодера, 1 импульсный выход + входы/выходы сервопривода
Системы сервоуправления Положение, скорость и крутящий момент. Разомкнутый контур для дополнительной оси

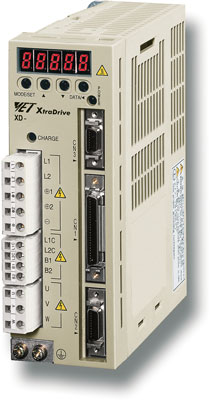

XtraDrive - Сервопривод и контроллер движения в одном корпусе
Вам требуется высочайшая точность, минимальная длительность цикла, компактные размеры и возможность подключения к сети ProfiBus или CAN? XtraDrive - это то, что вы искали! Ему по плечу управление сложным движением, например, в системах с кулачковой и зубчатой передачей или сочленениями между осями.
* Запатентованный метод нелинейного управления для обеспечения высокоточного позиционирования
* Минимальные ошибки рассогласования с минимальным перерегулированием и нулевым временем успокоения
* Идеально подходит для управления линейными электродвигателями
* Поддерживает различные типы энкодеров для серводвигателей
* Встроенный интерфейс Profibus
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 220VAC; 380VAC
Особенности Контроллер встроен в сервопривод, сложные перемещения
Порт связи RS232
Сети Profibus
Максимальное количество точек ввода-вывода Входы сервопривода + возможность расширения
Системы сервоуправления Положение, скорость и крутящий момент

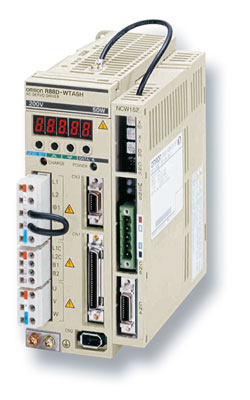

JUSP-NS300 - Контроллер позиционирования с поддержкой DeviceNet
NS300 представляет собой решение на базе привода для задач простого и надежного позиционирования с использованием сети DeviceNet.
* Языки программирования не требуются
* Позволяет подключить в сеть до 63 приводов
* Поддерживает обмен данными ввода/вывода и обмен явными сообщениями
* Параметрами управляет ПЛК
* Различные режимы позиционирования (возврат в исходное положение, многошаговое позиционирование и позиционирование с регулированием скорости)
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление Питание от сервопривода
Особенности Подключается непосредственно к сервоприводу, Поточечное позиционирование с возможностью регистрации положения
Порт связи RS232
Сети DeviceNet
Максимальное количество точек ввода-вывода Использует входы/выходы сервопривода; добавляет 2 дискр. выхода и 1 дискр. вход
Системы сервоуправления Положение, скорость

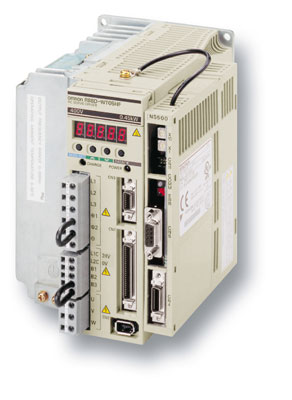

JUSP-NS500 - Контроллер позиционирования с поддержкой Profibus-DP
Контроллер NS500 является простым и гибким средством распределенного управления по шине Profibus DP. Он предоставляет несколько режимов позиционирования и подключается непосредственно к сервоприводу Sigma II, благодаря чему его легко конфигурировать.
* Языки программирования не требуются
* Различные режимы позиционирования (возврат в исходное положение, многошаговое позиционирование и позиционирование с регулированием скорости)
* Подключается непосредственно к сервоприводу серии Sigma II
* Допускает подключение до 125 сервоприводов
* Полностью замкнутый контур управления
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление Питание от сервопривода
Особенности Подключается непосредственно к сервоприводу, Поточечное позиционирование с возможностью регистрации положения
Порт связи RS232
Сети ProfiBus
Максимальное количество точек ввода-вывода Использует входы/выходы сервопривода; добавляет 2 дискр. выхода и 1 дискр. вход
Системы сервоуправления Положение, скорость

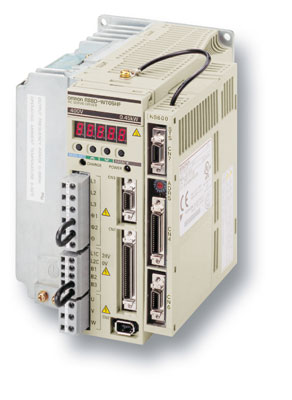

JUSP-NS600 - Контроллер позиционирования с поддержкой последовательного интерфейса
Контроллер NS600 обеспечивает гибкое и простое распределенное управление. Он предоставляет несколько режимов позиционирования и подключается непосредственно к сервоприводу Sigma II, благодаря чему его легко конфигурировать. NS600 обеспечивает управление с обменом данными через стандартный интерфейс RS485/422 или через дискретные входы/выходы.
* Подключается непосредственно к сервоприводу
* Языки программирования не требуются
* Дискретные входы/выходы для управления позиционированием
* Допускает подключение до 16 сервоприводов по сети
* Параметрами управляет ПЛК
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление Питание от сервопривода
Особенности Подключается непосредственно к сервоприводу, Поточечное позиционирование с возможностью регистрации положения
Порт связи RS232/422/485
Сети Последовательный интерфейс по RS485/RS422
Максимальное количество точек ввода-вывода Использует входы/выходы сервопривода; добавляет 8 дискр. входов и 6 дискр. выходов
Системы сервоуправления Положение, скорость
Автономные
Открытая платформа многоосного управления перемещениями, предлагающая решения для широкого круга задач, от простого позиционирования до координированного управления сложными перемещениями. Поддерживая обмен данными по сетям Ethernet, Profibus и DeviceNet, любое из этих устройств может работать совместно с популярными ПЛК ведущих производителей в качестве автономного контроллера перемещений. Но и при создании единой законченной системы автоматизации они не менее эффективны.

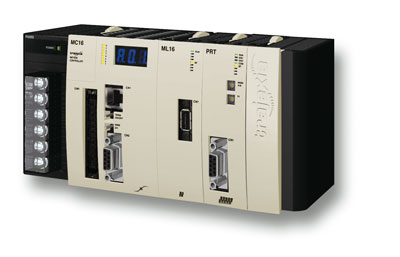

Trajexia - Контроллер многоосного управления перемещениями
Приобретая контроллер Trajexia - новую платформу для многоосного управления перемещениями производства Omron, вы не только получаете простую в использовании высокопроизводительную специализированную систему управления перемещениями от мирового эксперта в области автоматизации, но обретаете спокойную уверенность участника мирового рынка.
С Trajexia вы сможете создавать решения, равных которым нет сегодня ... и не будет завтра.
* Координированное управление сложными перемещениями по 16 осям с синхронизацией по надежному и быстрому каналу связи
* По каждой оси может быть реализовано перемещение по сложной траектории, с различными видами интерполяции, с моделированием электронных "кулачковых передач" и электронных "редукторов"
* Мощные средства контроля и отладки, включая функции протоколирования и построения осциллограмм
* Многозадачный контроллер, способный выполнять одновременно до 14 заданий
* Открытая архитектура - встроенный интерфейс Ethernet, возможность дополнения интерфейсами PROFIBUS-DP и Devicenet
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 220VAC, 24VDC
Особенности Управление - 16 сервоприводов + 8 инверторов, Сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения
Порт связи RS232
Сети Интерфейсы Ethernet, Profibus, Devicenet, Mechatrolink, HostLink
Максимальное количество точек ввода-вывода Шина Mechatrolink II, аналоговый выход, импульсный выход
Системы сервоуправления Положение, скорость и крутящий момент

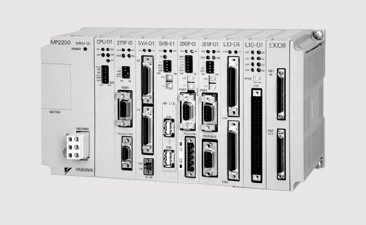

MP2200 - Высокопроизводительный контроллер многоосного управления перемещениями
MP2200 - это настоящий системный контроллер, обеспечивающий последовательное программное управление, управление перемещениями и управление технологическими процессами. Аналоговые и цифровые командные модули способны управлять перемещениями по 256 осям.
* Многоосное управление перемещениями и программное управление в одном контроллере
* Простое подключение
* Автоматическое конфигурирование
* Многозадачность
* Разнообразные возможности подключения
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 220VAC
Особенности Управление до 256 осей, сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения
Порт связи 2xRS232
Сети Поддержка Ethernet, Mechatrolink, Devicenet, Profibus и MemoBus
Максимальное количество точек ввода-вывода Шина Mechatrolink II, аналоговый выход и импульсн. послед.
Системы сервоуправления Положение, скорость и крутящий момент

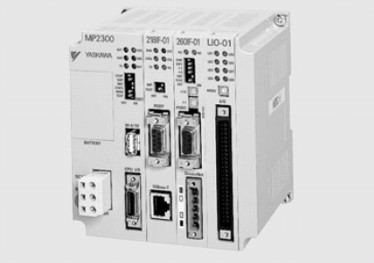

MP2300-Высокопроизводительный контроллер многоосного управления перемещениями
MP2300 - это компактное устройство, объединяющее в одном корпусе функции ПЛК и контроллера многоосного управления, для реализации последовательного программного управления и многоосного управления перемещениями.
* Многоосное управление перемещениями и программное управление в одном контроллере
* Простое подключение
* Автоматическое конфигурирование
* Многозадачность
* Поддержка Ethernet, Mechatrolink, Devicenet, Profibus и MemoBus
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 220VAC
Особенности Управление до 48 осей, сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения
Порт связи 2xRS232
Сети Поддержка Ethernet, Mechatrolink, Devicenet, Profibus и MemoBus
Максимальное количество точек ввода-вывода Шина Mechatrolink II, аналоговый выход и импульсн. послед.
Системы сервоуправления Положение, скорость и крутящий момент

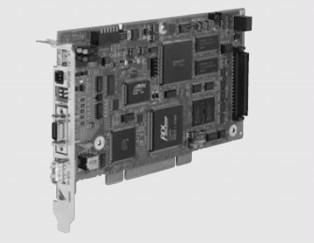

На базе ПК - MP2100
MP2100 - высокопроизводительный контроллер управления перемещениями на базе шины Mechatrolink II. Он поддерживает управление сложными перемещениями, обладая полноценным набором таких функций, как реализация электронной "кулачковой передачи" (e-CAM), линейная синхронизация и различные виды интерполяции.
* Простое подключение
* Доступ ко всей системе из одной точки
* Автоматическое конфигурирование узлов
* Поддерживает ввод/вывод по сети
* Простая разработка прикладных решений, адаптированных к требованиям пользователя
Технические характеристики
Напряжение питания и токопотребление Питание от ПК
Особенности Управление до 16 осей по шине Mechatrolink-II, сложные перемещения, электронный "кулачок" (e-cam), электронный "передаточный вал" (ELS), смещение фазы и регистрация положения
Порт связи RS232
