Устройства удаленного ввода/вывода Omron



Устройства удаленного ввода/вывода

Открытые, интеллектуальные и легко интегрируемые сети. Omron поддерживает стандартные открытые сети, такие как DeviceNet и PROFIBUS-DP, которые легко внедряются в существующее оборудование и обеспечивают совместимость с системами других производителей. Мы также предлагаем фирменную шину компании Omron для уровня датчиков и исполнительных механизмов - сеть Compobus/S - экономичное решение для быстрого и беспрограммного конфигурирования.


SmartSlice - Модульная система ввода/вывода

SmartSlice - Модульная система ввода/вывода

Новая интеллектуальная система ввода/вывода SmartSlice компании Omron компактна и удобна. В случае ее использования с ведущими устройствами сети DeviceNet или ProfiBus-DP серии CS1/CJ1 производства Omron отпадает необходимость в средствах конфигурирования. А благодаря встроенным в аналоговые модули ввода/вывода функциям предварительного масштабирования, суммирования, дифференцирования и сигнализации аварий может быть сведено к минимуму программирование ПЛК. Информацию о необходимости профилактического обслуживания можно получить с помощью программного пакета CX-Integrator, с помощью стандартных функциональных блоков ПЛК или посредством интеллектуальных активных компонентов (SAP) серии NS.
* Самая компактная система из представленных на рынке (высота 80 мм)
* Простая настройка параметров системы с возможностью создания резервной копии и последующего восстановления
* Диагностическая информация и сведения о необходимости профилактического обслуживания на уровне ввода/вывода
* Съемные клеммные блоки позволяют производить "горячую" замену модулей без переподключения проводных соединений
* Подключение проводов без отвертки - вставляемый провод фиксируется автоматически

Технические характеристики

Напряжение питания и токопотребление 24VDC
Сети DeviceNet, ProfiBus-DP
Рабочая температура -10 - +55

   Техническая характеристика

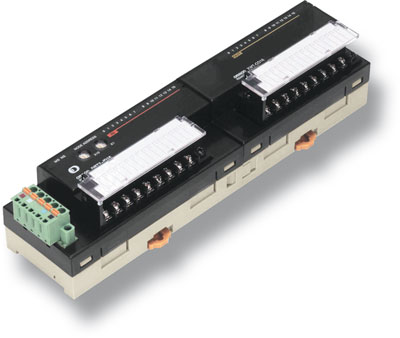

Компактные модули ввода/вывода

Компактные модули ввода/вывода

Компактные модули ввода/вывода объединяют фиксированное число входов/выходов в миниатюрных корпусах со степенью защиты IP20. Встроенные функции интеллектуального контроля уровня напряжения, обрыва провода, времени срабатывания исполнительного механизма и времени цикла позволяют заранее предусмотреть необходимость проведения профилактического обслуживания оборудования и предотвратить дорогостоящие простои.



Модули DeviceNet

Модули данной серии производят сбор данных по всей сети и снабжены функцией внутренней диагностики. Данные о состоянии электропитания, о времени реакции входов/выходов, о содержимом счетчиков числа переключений и о времени нахождения во включенном состоянии постоянно регистрируются и сверяются с предельными значениями, заданными пользователем. Любое отклонение немедленно сигнализируется. Устройства интеллектуального ввода/вывода DeviceNet поддерживаются компонентами SAP, что позволяет реализовать визуализацию и контроль посредством терминалов NS без написания программ.
* Компактный корпус со степенью защиты IP20
* Расширяемые дискретные входы/выходы
* Встроенные функции диагностики и прогнозирования профилактического обслуживания
* Съемные клеммные блоки для подключения цепей входов/выходов
* Аналоговые входы/выходы с функциями сигнализации аварий и предварительной обработки данных

Технические характеристики

Класс защиты IP20
Напряжение питания и токопотребление 24VDC
Особенности Диагностика входов/выходов и цепей питания. Контрольные таймеры и счетчики для каждой точки ввода/вывода. Вычисление аналоговых значений и сигнализация аварий.
Сети Интерфейс DeviceNet
Максимальное количество точек ввода-вывода 8/16 дискретных входов + расширение, 8/16 дискретных выходов + расширение, 16 релейных выходов, 4 аналоговых входа (напряжение/ток, термопара, Pt100), 2 аналоговых выхода (напряжение/ток).
Рабочая температура -10 - + 55

   Техническая характеристика

   Техническая характеристика

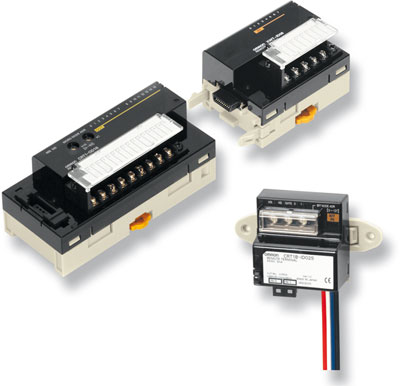

Модули CompoNet

Модули CompoNet

Совмещая в себе с одной стороны интеллектуальные функции модулей ввода/вывода DRT2 сети DeviceNet, а с другой стороны скорость и легкость в использовании сети CompoBus/S, модули ввода/вывода CompoNet являются идеальным решением для высокоскоростного управления оборудованием с гибкой и расширяемой архитектурой. Простота и легкость в установке достигается за счет использования специального плоского кабеля и IDC разъемов.
* Компактный корпус со степенью защиты IP20
* Возможность увеличения числа цифровых входов/выходов при использовании съемных контактных блоков
* Легкость подключения к сети благодаря IDC разъемам
* Встроенные функции диагностики и прогнозирования профилактического обслуживания
* Аналоговые входы/выходы с функциями сигнализации аварий и предварительной обработки данных

Технические характеристики

Класс защиты IP20
Напряжение питания и токопотребление 24VDC
Особенности Диагностика входов/выходов и цепей питания. Контрольные таймеры и счетчики для каждой точки ввода/вывода. Вычисление аналоговых значений и сигнализация аварий.
Сети СompoNet с автовыбором скорости передачи данных, IDC разъемы с фиксаторами на плоском кабеле
Максимальное количество точек ввода-вывода 16 цифровых входов (расширяемые), 16 цифровых выходов (расширяемые), 4 аналоговых входа, 2 аналоговых выхода, 2 цифровых входа, 2 цифровых выхода
Рабочая температура -10 - +55

   Техническая характеристика

Модули CompoBus/S

Модули CompoBus/S

Уникальная сеть CompoBus/S компании Omron - это эффективная, высокоскоростная шина ввода/вывода, применяемая на уровне локальных участков автоматизации и на уровне конечного оборудования. Свободная топология и охватываемое расстояние до 500 м (в режиме дальней связи) позволяют использовать эту сеть в качестве системы удаленного ввода/вывода. В режиме высокой скорости (макс. расстояние 100 м) гарантированное время опроса в ней составляет доли миллисекунды, благодаря чему CompoBus/S идеально подходит для эффективного управления оборудованием на локальном уровне. С использованием компактного ПЛК CPM2C-S в качестве ведущего устройства локальная система управления занимает минимум пространства.
* Компактный корпус со степенью защиты IP20
* Малое время цикла - меньше 1 мс на 256 входов/выходов
* Простая настройка параметров - не требует программного обеспечения
* Модели на 4, 8 и 16 дискретных входов/выходов; модели с биполярными транзисторами, МОП-транзисторами и реле
* В наличии имеются модули аналоговых входов/выходов и конфигурируемые модули

Технические характеристики

Класс защиты IP20
Напряжение питания и токопотребление 24VDC
Особенности Изоляция входов/выходов, индикация состояния
Сети CompoBus/S, скоростной режим (0,8 мс, 100 м) + режим большой протяженности (6 мс, 500 м)
Максимальное количество точек ввода-вывода 4/8/16 дискретных входов, 4/8/16 дискретных выходов, 8/16 релейных выходов, 4 аналоговых входа (напряжение/ток), 2 аналоговых выхода (напряжение/ток)
Рабочая температура -10 - +55

   Техническая характеристика

Модули ввода/вывода полевого уровня

Модули для сети DeviceNet, в исполнении IP67

Модули для сети DeviceNet, в исполнении IP67

Прочные и надежные модули ввода/вывода для работы непосредственно по месту технологического процесса. Модули ведомых устройств DRT2 накапливают внутреннюю диагностическую информацию и сведения для прогнозирования профилактического обслуживания, предоставляя эти данные по сети. Сведения о состоянии электропитания, о времени реакции входов/выходов, о содержимом счетчиков числа переключений и о времени нахождения во включенном состоянии доступны в любой момент и автоматически сверяются с предельными значениями, установленными пользователем. В случае превышения установленных предельных значений формируются предупреждения о необходимости технического обслуживания. Использование для визуализации программного комплекта CX-One или программируемых терминалов серии NS совместно с интеллектуальными активными компонентами (SAP) позволяет повысить эффективность настройки, пусконаладки и диагностики неисправностей системы без дополнительного программирования.
* В исполнении IP67 модули DRT2 непроницаемы для масла и брызг металла при сварочных работах
* Питание внутренних цепей от DeviceNet; меньше соединений - меньше ошибок монтажа
* Интеллектуальное ведомое устройство с функциями диагностики и прогнозирования профилактического обслуживания
* Индикация обрыва провода или короткого замыкания во входных/выходных цепях
* Разъемы M12 для быстрого монтажа

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 24VDC
Сети Интерфейс DeviceNet с автоматическим выбором скорости обмена данными, миниатюрный разъем M12.
Максимальное количество точек ввода-вывода 8/16 дискр. вх., 8 дискр. вых. (имеются модули без специальных функций на 4/8 дискр. вх./вых.)
Рабочая температура -10- +55
Вид крепления Разъемы M12 на 1 или 2 входа.

   Техническая характеристика


Модули входов/выходов IP54 сети CompoNet

Модули входов/выходов IP54 сети CompoNet

Модули входов/выходов стандарта IP54 обеспечивают высокую степень защиты, но требуют дорогостоящей технологии подключения. Альтернативой являются модули входов/выходов Componet IP54 со стандартным способом подключения входов/выходов, простые в подсоединении благодаря IDC разъемам, в корпусах, устойчивых к пыли и брызгам воды. Высокоскоростной обмен данными и гибкая конфигурация делает эти модули идеальными для распределенного управления.
* Класс защиты IP54, устойчивость к пыли и брызгам воды
* Питание внутренних схем от CompoNet; меньше соединений - меньше ошибок монтажа
* Функции Smart Slave для диагностики и прогнозирования профилактического обслуживания
* Индикация обрыва провода или короткого замыкания во входных/выходных цепях
* Сенсорные разъемы или колодки с безвинтовыми зажимами для быстрой установки

Технические характеристики

Класс защиты IP54
Напряжение питания и токопотребление 24VDC
Особенности Диагностика входов/выходов и цепей питания. Контрольные таймеры и счетчики для каждой точки ввода/вывода.
Сети СompoNet с автовыбором скорости передачи данных, IDC разъемы с фиксаторами на плоском кабеле.
Максимальное количество точек ввода-вывода 2 или 4 цифровых входа, 2 цифровых выхода, 2 цифровых входа + 2 цифровых выхода
Рабочая температура -10- +55
Монтаж Сенсорные разъемы eCON/RITS, колодки с безвинтовыми зажимами

   Техническая характеристика


Модули для сети CompoBus/S, в исполнении IP67

Модули для сети CompoBus/S, в исполнении IP67

Прочные и надежные модули ввода/вывода для работы непосредственно по месту технологического процесса. Уникальная сеть CompoBus/S компании Omron - это эффективная, высокоскоростная шина ввода/вывода, применяемая на уровне локальных участков автоматизации и на уровне конечного оборудования. Свободная топология и охватываемое расстояние до 500 м (в режиме дальней связи) позволяют использовать эту сеть в качестве системы удаленного ввода/вывода. В режиме высокой скорости (макс. расстояние 100 м) гарантированное время опроса в ней составляет доли миллисекунды, благодаря чему CompoBus/S идеально подходит для эффективного управления оборудованием на локальном уровне. При установке на всем оборудовании ведомых модулей в исполнении IP67 необходимость в защитных корпусах сводится к минимуму.
* Степень защиты IP67 - пыле- и влагозащищенность
* Малое время цикла - меньше 1 мс на 256 входов/выходов
* Простая настройка параметров - не требует программного обеспечения
* Модели на 4 и 8 дискретных входов/выходов
* Разъемы M12 для упрощения монтажа

Технические характеристики

Класс защиты IP67
Напряжение питания и токопотребление 24VDC
Особенности Изоляция входов/выходов, индикация состояния
Сети CompoBus/S, скоростной режим (0,8 мс, 100 м) + режим большой протяженности (6 мс, 500 м)
Максимальное количество точек ввода-вывода 4/8 дискретных входов, 4/8 дискретных выходов
Рабочая температура -10- + 55
Монтаж Разъемы M12, одна точка ввода/вывода на разъем

   Техническая характеристика

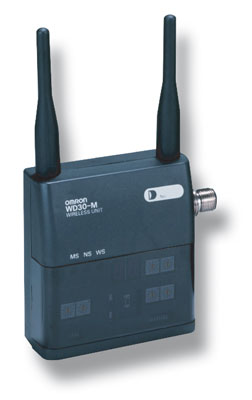

Модули беспроводного ввода/вывода

Модули беспроводного ввода/вывода

Вам необходимо производить обмен дискретными данными, но вы не можете воспользоваться для этого обычным кабелем или хотите свести кабельные соединения к минимуму? Воспользуйтесь системой WT30! Система состоит из ведущего устройства последовательного интерфейса WT30-M и ведомых устройств ввода/вывода WT30-S нескольких типов. Ввод/вывод данных, производимый устройствами WT30-S, управляется и контролируется модулем WT30-M по последовательному интерфейсу CompoWay/F. Для управления и контроля ввода/вывода данных, производимого модулями WT30-S, также можно использовать WD30-ME V2 - ведущее устройство беспроводной сети DeviceNet. Выпускаются модели модулей WT30-S с 16 входами и с 8 входами/8 выходами. Для различных областей применения предлагаются антенны различных типов.
* Одно ведущее устройство беспроводной сети опрашивает несколько ведомых устройств беспроводной сети
* Оптимальный способ связи
* Идеально подходит для сбора данных
* Простой монтаж, конфигурирование с помощью переключателей или с помощью программы
* Расширенные диагностические возможности, например, измерение уровня сигнала и индикация использования канала

Технические характеристики

Класс защиты IP20
Напряжение питания и токопотребление 24VDC
Особенности Безпроводный протокол DeviceNet
Рабочая температура -10 - + 55

   Техническая характеристика
