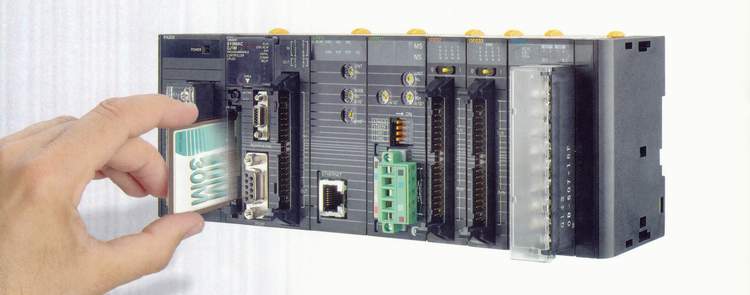

Программируемые логические контроллеры Omron
Все наши системы управления в полной мере унаследовали такие присущие любым нашим продуктам черты, как качество изготовления, надежность и высокий технический уровень. Мы предлагаем интеллектуальные устройства для удаленного ввода/вывода, компактные одноблочные ПЛК для небольших систем, высокопроизводительный модульный ПЛК серии CJ1 и мощный ПЛК серии CS1 стоечного типа для сложных ресурсоемких задач управления. При создании этих систем управления большое внимание было уделено высокой скорости выполнения операций и полной прозрачности функционирования. Они поддерживают "бесшовную" стыковку различных каналов связи для обмена данными как в пределах автоматизируемого оборудования, так и по всему предприятию в целом. Для написания и отладки программ всех ПЛК Omron используется программный пакет CX-Programmer. Последний является частью CX-One - интеллектуального комплекта программного обеспечения автоматизации от компании Omron.
Виды продукции
Компактные ПЛК - До 320 точек ввода/вывода

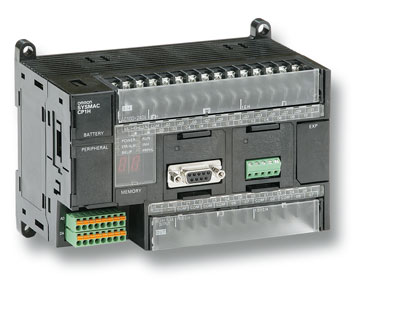

CP1H - Микроконтроллер до 320 вх/выходов
CP1H - ПЛК OMRON "все - в - одном" - контроллер сочетает высокую вычислительную мощность и большую емкость памяти данных, свойственные устройствам серии CJ1M, и функциональные возможности встроенных цифровых входов/выходов устройств серии CPM2A в компактном корпусе ПЛК. ЦПУ CP1H идеально подходит для решения задач позиционирования и регилирования скорости, располагая 4 высокоскоростными входами для датчиков положения с рабочей частотой до 1 мГц (в однофазном режиме) и 4 импульсными выходами с рабочей частотой до 1 мГц (выход с линейным усилителем. Дополнительные 4 аналоговых входа и 2 аналоговых выхода, а также модуль расширенного ПИД-управления с функцией автоматической настройки позволяет CP1H эффективно решать задачи непрерывного управления. Кромк того, CP1H позволяет использовать большой набор интерфейсов связи и допольнительных модулей ввода/вывода за счет применения модулей ПЛК CPM1A (до 320 входов/выходов) и до двух модулей специального ввода/вывода CJ1 или модулей шины ЦПУ. Эта модель ПЛК имеет интерфейс USB для программирования и мониторинга, что позволяет 2 последовательных порта ЦПУ использовать для подключения к программируемым терминалам и периферийным устройствам. И конечно же этот контроллер поддерживает технологию Smart Platform, обеспечивающую маршрутизацию между несколькими сетевыми уровнями. ПЛК серии CP1H имеют ту же архитектуру как и ПЛК серии CS/CJ, что означает совместимость их программ по размещению данных в памяти и коммандам, а также поддержку функциональных блоков и структуированного текста.
Технические характеристики
Класс защиты IP20
Особенности ЦПУ со встроенными импульсными и аналоговыми входами/выходами. Расширение с помощью модулей входов/выходов CPM1A или спец. модулей входов/выходов CJ1
Напряжение питания 100-240VAC; 24VDC
Порт связи USB, RS232/485/422
Сети Ethernet, Controller Link, послед. интерфейс, DeviceNet, PROFIBUS-DP, CAN, CompoBus/S
Объем памяти данных 32 kWords
Объем памяти программы 20 kSteps
Максимальное количество точек ввода-вывода до 320
Время выполнения инструкции 0,1 µs
Рабочая температура -10 - +55

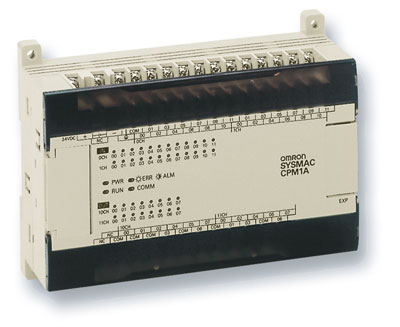

CPM1A - Микроконтроллер 10-100 вх/выходов
Вмещая в своем компактном корпусе все основные функции, CPM1A устанавливает новый стандарт в области конструирования микро-ПЛК. В состав линейки входят четыре модели ЦПУ, отличающиеся размерами и предлагаемые в различных исполнениях - с напряжением питания постоянного или переменного тока, с релейными или транзисторными выходами. Вы можете подобрать для своих нужд модуль, устраивающий вас одновременно по типу напряжения питания, по типу выходов и по количеству входов/выходов. Модуль процессора с 10,20,30,40входами/выходами. Расширяется до 100 входов/выходов. Идеален для малых установок. 91 инструкция. 128 таймеров/счетчиков. Высокоскоростной счетчик. Аналоговые уставки. Быстрые входы. Входы внешних прерываний. CompoBus/S I/O интерфейс. RS 232 адаптер. Контроль движения / позиционирования. Модули температурных датчиков.
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 100-240 VAC; 24 VDC; 30-60 VAC; 6,20 W
Особенности Счетный вход на частоту до 5 кГц, импульсный выход на частоту до 2 кГц
Порт связи встр.RS232 (mini) или RS232 ч/з адаптер
Сети Послед. интерфейс, DeviceNet, PROFIBUS-DP, CompoBus/S
Объем памяти данных 1 kWords
Объем памяти программы 2 kSteps
Максимальное количество точек ввода-вывода 10-100
Время выполнения инструкции 0.72-1,72 µs
Рабочая температура -10 - +55
Объем памяти 2 Кслов

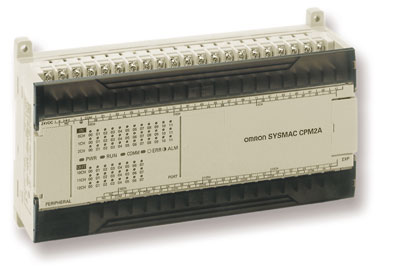

CPM2A - Микроконтроллер 30-120 вх/выходов
Универсальный контроллер для небольших систем. Все модели центрального процессора CPM2A снабжены портом RS-232C, благодаря чему к ним легко может быть подключен программируемый терминал с целью простого оперативного наблюдения за работой установки/машины, корректировки задания и т.п. Другим примером того, как CPM2A позволяет расширить функциональность компактной установки и дополнить ее новыми качествами, является реализация простого позиционирования с использованием импульсных входов/выходов. Съемные клеммные блоки упрощают техническое обслуживание. К тому же CPM2A использует те же модули расширения входов/выходов, что и CPM1A, что повышает гибкость в использовании компонентов системы и сокращает их номенклатуру. Высокая скорость обработки. Модуль процессора с 30,40 и 60 входами/выходами. Расширяется до 120 входов/выходов. Команды импульсного управления. 119 инструкций. 256 таймеров/счетчиков. Контроль движения / позиционирования. Модули температурных датчиков.
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 100-240 VAC, 24 VDC; 60 VAC, 20 W
Особенности Счетный вход на частоту до 20 кГц, два импульсных выхода на частоту до 10 кГц
Порт связи RS232(mini)+RS232
Сети Послед. интерфейс, DeviceNet, PROFIBUS-DP, CompoBus/S
Объем памяти данных 2 kWords
Объем памяти программы 4 kSteps
Время выполнения инструкции 0,26-0,64 µs
Рабочая температура -10 - +55

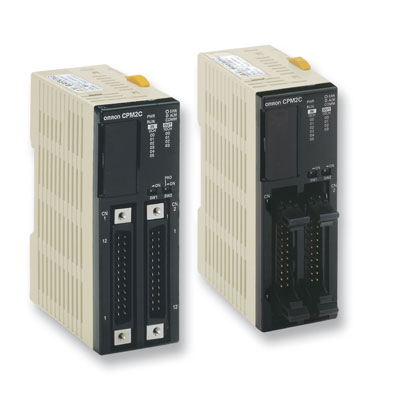

CPM2C - Микроконтроллер 10-192 вх/выхода
Компактный контроллер широкого назначения. Широкий выбор моделей и сверхкомпактный корпус способствуют эффективному управлению установкой/машиной. На выбор предоставляются модули ЦПУ с релейными или транзисторными выходами, с клеммными блоками или разнообразными соединителями и разъемами, модели со встроенными часами реального времени. Вы можете подобрать для своих нужд модуль, устраивающий вас по типу выходов, по количеству входов/выходов или по другим параметрам. Модули расширения входов/выходов с количеством точек ввода/вывода от 8 до 32 позволяют создать систему управления, охватывающую до 192 точек ввода/вывода. Компактный тонкий корпус с высокой плотностью входов/выходов не занимает много места от 10 до 32 точек ввода/вывода в одном ЦПУ, транзисторные или релейные выходы. Встроенный счетный вход на частоту до 20 кГц, два импульсных выхода с частотою импульсов 10 кГц
Два встроенных полностью открытых порта связи. Модули расширения для дискретного, аналогового и удаленного ввода/вывода. Высокое техническое исполнение в совокупности с небольшими размерами обеспечивают контроллерам CPM2C широкое применение в упаковочных машинах, конвейерах, многофункциональных технологических агрегатах малого и среднего класса. Модульная конфигурация. Модуль процессор с 10, 20 и 32 входами/выходами. Расширяется до 120 входов/выходов. Команды импульсного управления. Блок расширения 8/10/16 входов/выходов. 119 инструкций. 256 таймеров/счетчиков
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 24 VDC, 6 W
Особенности Счетный вход на частоту до 20 кГц, два импульсных выхода на частоту до 10 кГц
Порт связи RS232
Сети Послед. интерфейс, DeviceNet, CompoBus/S, функции шлюза DeviceNet-CompoBus/S
Объем памяти данных 2 kWords
Объем памяти программы 4 kSteps
Максимальное количество точек ввода-вывода до 192
Время выполнения инструкции 0.26-0,64 µs
Рабочая температура -10 - +55

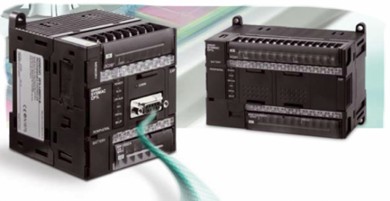

CP1L - Микроконтроллер до 160 вх/выходов
Среди контроллеров для управления компактным оборудованием новые ПЛК Omron серии CP1L
выгодно отличаются тем, что по своим размерам они относятся к ПЛК класса “микро”, а по
возможностям не уступают модульным ПЛК. Но не только компактными размерами привлекательна
эта новая серия. Она также позволяет гибко наращивать конфигурацию, обладает более высокой скоростью выполнения операций по сравнению с другими контроллерами и занимает прочную позицию в своем классе по соотношению цены и рабочих характеристик. И, разумеется, она совместима со всеми остальными ПЛК компании Omron. Серия CP1L обладает всеми функциями, которые необходимы для управления станками, автоматами, конвейерами и другим оборудованием, включая прекрасно реализованные функции позиционирования. Более того, все модели снабжены интерфейсом USB для программирования и контроля,
так что Вы сможете быстро и без особых затрат подключиться к ПК и приступить к работе, не покупая дорогие кабели. Поскольку в основе серии CP1L лежит та же архитектура, что и у серий CS и CJ, программы этих ПЛК полностью совместимы по распределению памяти и набору команд.
Все что Вам нужно - в одной серии.
Серия CP1L дает Вам функциональность
и гибкость, которые требуются от контроллера, а также дополнительное преимущество в виде
единой платформы проектирования,
которое избавит Вас от забот при подключении к промышленным сетям или при стыковке программ.
В рамках концепции Интеллектуальной платформы (Smart Platform) поддерживается
межсетевая маршрутизация для
связи через несколько сетевых уровней. Компактные ПЛК серии CP1L - это простое решение Вашей задачи.
Технические характеристики
Класс защиты IP20
Особенности до 4-x 100 kHz входов-счетчиков,2 - 100 kHz импульсных входа, 2 порта RS232 (опционально))
Напряжение питания 100-240 VAC, 24 VDC
Порт связи USB, RS232/RS422/485
Сети Serial, DeviceNet, PROFIBUS-DP, CompoBus/S
Объем памяти данных 32 kWords
Объем памяти программы 10 kSteps
Время выполнения инструкции 0.6 µs
Рабочая температура -10 +50
CP1E - Микроконтроллер до 160 входов/выходов
CP1E - Микроконтроллер OMRON бюджетной серии, является начальным в классе микроконтроллеров CP1. Предназначен для экономичных решений по автоматизации производства, может применятся для управления компактными модульными установками или устройствами,а также как модуль в составе больших сложных систем. Отличительные особенности - простота, компактность и экономичность. 6 высокоскоростных входов счетчиков и 2 высокоскоростных импульсных выхода. Набор команд, совместимый со всеми версиями ПЛК серий CP1H, CJ1 и CS1. Дополнительные последовательные порты RS232C и RS-422/485 для моделей применения N-типа. Функции простого движения, включая функцию Modbus-RTU Easy Master
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 24VDC, 100-240VAC
Особенности 6 высокоскоростных входа, 2 импульсных выхода, до 2 последовательных портов
Порт связи USB, опционально RS232, RS485
Сети Последовательный интерфейс, DeviceNet, PROFIBUS-DP, CompoBus/S
Объем памяти данных 2 или 8 К слов
Объем памяти программы 2 или 8 К шагов
Максимальное количество точек ввода-вывода до 160
Время выполнения инструкции 1.19 µs
Рабочая температура -10 до + 50 грд
Модульные ПЛК - До 2560 точек ввода/вывода
CJ1M - Модульный миниконтроллер до 640 вх/выходов
Контроллеры этой серии обладают небольшими размерамии не имеют панели расширения, устнавливаются на обычную дин-рейку, но архитектура и производительность такая же как и контроллеров серии CS1.Контроллеры CJ1M предназначены для высокоскоростных задач, требующих высокой точности, надежности и многофункциональности. Широкий набор стандартных модулей ввода/вывода (8,16,32,64 точки) и незаурядный набор специальных модулей (аналоговые, температурные, сетевые, модули позиционирования и многое др.) позволит наиболее оптимально решить задачи автоматизации, как локальных объектов, так и распределенных систем.Контроллер поддерживает наиболее распространенные сети и позволяет обрабатывать данные с панелей оператора, температурных котроллеров, частотных регуляторов и других устройств.При использовании Ethernet или Controller Link можно передавать большие потоки информации на верхний уровень и в другие сети.Использование протокола MACRO позволит обеспечить связь с 32 устройствами на каждый порт.Наличие флеш-карты обеспечивает хранение информации больших объёмов любого типа и возможность удобной обработки записанных данных.Поддержка FINS протокола обеспечит прозрачную связь с узлами разного уровня, находящимися в многоуровневой сети. Встроенный календарь. E-mail функция через Ethernet - интерфейс.
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 24 VDC; 30,60 VAC; 100-240 VAC; 6,20 W
Особенности Модули ЦПУ со встроенными импульсными входами/выходами или встроенным портом Ethernet, спец. модули для позиционного управления, регулирования температуры, связи по протоколам пользователя, возможность установки дополнительной флеш-карты памяти
Порт связи 2хRS232, Ethernet (опционально)
Сети Ethernet, Controller Link, послед. интерфейс, DeviceNet, PROFIBUS-DP, CAN, CompoBus/S
Объем памяти данных 32 kWords
Объем памяти программы 10-20 kSteps
Максимальное количество точек ввода-вывода до 640
Время выполнения инструкции 0,1 мкс
Рабочая температура -10 - + 55

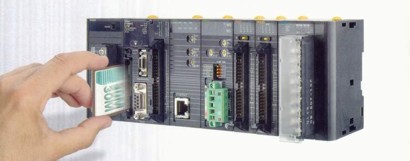

CJ1G/H - Модульный миниконтроллер до 2560 вх/выходов
Базируясь на той же архитектуре управления, что и стоечные ПЛК серии CS1, компактные модульные ПЛК CJ1G и CJ1H характеризуются наивысшим отношением производительности к объему в своем классе. Широкий набор модулей ЦПУ различной емкости и модулей ввода/вывода позволяет оптимально подобрать конфигурацию ПЛК под конкретную задачу, сохраняя за пользователем возможность последующего расширения системы без перехода на ПЛК другой серии. Благодаря обширной библиотеке функциональных блоков компании Omron и возможности смешанного использования структурированного текста и "лестничных диаграмм"(языков стандарта IEC 61131-3) при написании программы значительно снижается трудоемкость программирования. Компактный модульный ПЛК с быстродействием и емкостью ПЛК серии CS1. Широкий выбор взаимозаменяемых ЦПУ для простого сокращения или расширения системы. Программирование на языке структурированного текста в соответствии с IEC 61131-3, обширная библиотека функциональных блоков. "Прозрачное" прохождение данных через несколько сетей различного типа. Гнездо для компактной карты памяти CompactFlash, предназначенной для хранения данных и обмена программами. Миниатюрный. Устанавливается на обычную дин-рейку.Высокая скорость обработки. Синхронный обмен информации по сети. Встроенный календарь. Возможность регистрации данных через флеш-карту памяти. Широкий диапазон модулей, подключаемых с CJ1: Модули свяди с открытими протоколами для сетей Ethernet, DeviceNet, PROFIBUS-DP, PROFINET, а также для высокоэффективных фирменных сетей OMRON; Специализированные модули для разметки RFID, управления положением или контроля температуры;Разнообразные аналоговые и цифровые модули ввода/вывода с использованием различных технологий подключения. 400 инструкций. 4096 таймеров, 4096 счетчиков. Протокол Macro-функции для связи с внешними приборами.
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 24VDC; 100-240VAC; 6W
Особенности ЦПУ со встроенным контуром регулирования, специализированные модули для позиционного управления, регулирования температуры, связи по протоколам пользователя
Порт связи 2xRS232
Сети Ethernet, Controller Link, послед. интерфейс, DeviceNet, PROFIBUS-DP, PROFINET, CAN, CompoBus/S
Объем памяти данных 64-448 kWords
Объем памяти программы 10-250 kSteps
Максимальное количество точек ввода-вывода до 2560
Время выполнения инструкции 0,02-0,04 мкс
Рабочая температура -10 - +55
Техническая характеристика Ч. 1
Техническая характеристика Ч. 2

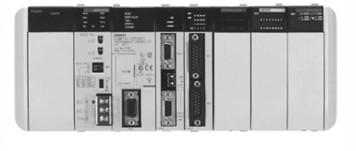

CQM1H - Модульный миниконтроллер до 512 вх/выходов
CQM1H - Усовершенствованный контроллер серии CQM1 класса Small для работы в распределённых системах управления. Высокое быстродействие, широкие сетевые возможности. Наличие сетевого модуля Controller Link, поддержка Protocol Macro для последовательных портов, позволяет объединить в единую систему до 32 контроллеров, включить в систему разнообразное специализированное оборудование - температурные и частотные регуляторы, сервопривода, весы, измерители и другие приборы различных производителей.Идеально подходит для управления технологическими агрегатами малого и среднего класса.Поддержка DeviceNet, ProfiBus DP, CompoBus/S, AS-I. Модульная конфигурация. Выбор CPU и специальных блоков. Расширяется до 512 входов/выходов. 137 инструкций. 512 таймеров/счетчиков.
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 100-240 VAC; 24 VDC; 60,120 VAC; 50 W
Особенности Дополнительные платы быстродействующих счетчиков и аналоговых входов/выходов для модулей ЦПУ
Порт связи 2 x RS232
Сети Controller Link, послед. интерфейс, DeviceNet, PROFIBUS-DP, CompoBus/S, AS-интерфейс
Объем памяти данных 3К ... 12kWords
Объем памяти программы 3К ... 15kSteps
Максимальное количество точек ввода-вывода до 512
Время выполнения инструкции 0,375 µs
Рабочая температура 0 - 55 грд
CJ2M/CJ2H - Модули центрального процессора до 2560 вх/выходов
Семейство центральных процессоров серии CJ2 охватывает модули различной функциональности, от миниатюрных ЦПУ для элементарного последовательного выполнения операций до скоростных высокопроизводительных моделей, реализующих все функции управления оборудованием с поддержкой до 2560 точек ввода/вывода. Благодаря этому всю систему можно логически поделить на отдельные сегменты и использовать во всех сегментах модули ПЛК одной серии. Все модули ЦПУ поддерживают программирование на языке структурированного текста и на языке релейно-контактной логики ("лестничных диаграмм"), предусмотренных стандартом IEC61131-3. Обширная библиотека функциональных блоков компании Omron уменьшает трудоемкость программирования, кроме того, имеется возможность создания собственных функциональных блоков под конкретные требования.
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 100-240VAC
Особенности ЦПУ со встроенным контуром регулирования, специализированные модули для позиционного управления, регулирования температуры, связи по протоколам пользователя
Порт связи 2xRS232
Сети Ethernet, Controller Link, послед. интерфейс, Ethernet/IP, DeviceNet, Componet, Profinet-IO, PROFIBUS-DP, CAN, CompoBus/S
Объем памяти данных до 832К слов
Объем памяти программы до 400К шагов
Максимальное количество точек ввода-вывода до 2560 вх/выходов
Время выполнения инструкции 0,04 мкс
Рабочая температура 0-50 грд.
ПЛК для стоечного монтажа - До 5120 точек ввода/вывода
CS1G/H - Контроллер для стоечного монтажа до 5120 вх/выходов
Новейшей разработкой в классе программируемых контроллеров являются контроллеры серии CS1. Применение высокоскоростных 32-разрядных RISC-процессоров позволило значительно увеличить быстродействие контроллера. Наряду с достаточно мощным и удобным программированием контроллеры CS1 могут брать на себя дополнительные, не свойственные контроллерам предыдущего поколения, функции, выполнять расширенную обработку данных и архивирование. Новые инструкции позволяют обрабатывать файловую память, текстовые строки, индексные регистры и многие другие. В качестве базовой концепции предложено многозадачное программирование (Task Programming). В настоящее время выпускается 9 моделей ЦПУ. Возможность удаления реек расширения до 50м и обработка более 5000 точек ввода/вывода, широкий набор сетевых модулей и сверхнизкое время выполнение базовых инструкций (0,04мкс) ставит этот контроллер впереди многих подобных устройств от других производителей.Все типы процессоров имеют разъём для установки Flash-памяти, периферийный и RS232C порты, а также место для установки дополнительных коммуникационных плат. Встроенный календарь. Протокол Macro-функции для связи с внешними приборами по последовательным портам. Управление сложными процессами в PLC. Совместимость со всеми промышленными стандартами.
Технические характеристики
Класс защиты IP20
Особенности ЦПУ со встроенным контуром регулирования, специализированные модули для управления перемещениями, регулирования температуры, связи по протоколам пользователя
Напряжение питания 100-240VAC, 100VDC, 24VDC
Порт связи 2xRS232
Сети Ethernet, Controller Link, послед. интерфейс, DeviceNet, PROFIBUS-DP, CAN, CompoBus/S
Объем памяти данных 64 - 448 kWords
Объем памяти программы 10 - 250 kSteps
Максимальное количество точек ввода-вывода до 5120
Время выполнения инструкции 0,02 - 0,04 мкс
Рабочая температура 0 - 55
Техническая характеристика Ч. 1
Техническая характеристика Ч. 2

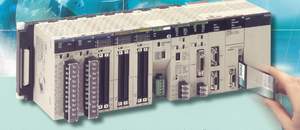

CS1D - Дублированный контроллер для стоечного монтажа 5120 вх/входов
32-разрядный RISC-процессор. Дублированный контроллер. Горячая замена источника питания. Встроенный календарь. Совместимость со всеми промышленными стандартами. 400 инструкций. 4096 таймеров/счетчиков. CS1D дополняет хорошо проявившую себя архитектуру CS1 функциями дублирования, обеспечивающими абсолютно безотказное функционирование системы и исключающими даже самые минимальные простои. Сдвоенные центральные процессоры, с функциями управления циклом или без них, непрерывно следят друг за другом на предмет возникновения сбоев, что освобождает пользователя от написания специальных программ. Другим, еще более простым способом повышения надежности системы является применение сдвоенных источников питания. Возможность "горячей" замены модулей ЦПУ, источников питания и модулей ввода/вывода позволяет производить обслуживание системы практически без прерывания технологического процесса
Технические характеристики
Класс защиты IP20
Напряжение питания и токопотребление 100 - 240VAC; 100 VDC; 24VDC
Особенности Дублирование, ЦПУ со встроенным контуром регулирования, "горячая" замена
Порт связи 2xRS232
Сети Ethernet, Controller Link (дуплексное/оптическое кольцо), послед. интерфейс, DeviceNet, PROFIBUS-DP, CAN, CompoBus/S
Объем памяти данных 64 - 448 kWords
Объем памяти программы 10 - 250 kSteps
Максимальное количество точек ввода-вывода до 5120
Время выполнения инструкции 0,02 - 0,04 мкс
Рабочая температура 0 - 55
