Электропневматические позиционеры Omal
В составе систем управления этот приборрегулирует параметры работы трубопровода. С позиционером степень автоматизации выходит на более высокий уровень. Эти устройства успешно используются для фиксирования установок клапанов и вентилей на пневматических приводах поступательного, поворотного типа и передачи информации от их приводов на блок управления для осуществления контроля и принятия необходимых решений.
Являясь весьма полезными и востребованными приборами для автоматизации и совершенствования технологических параметров работы трубопроводов, электропневматические (как и их пневматические аналоги) позиционеры не имеют самостоятельного применения и используются как комплектующие изделия для исполнительных механизмов. Но это нисколько не умаляет их роль в системах, убедительным свидетельством тому служит опыт использования на трубопроводах различного назначения. Будучи включённым в исполнительные линии, такое оборудование служит регулятором рабочего состояния действующих подвижных элементов механизмов управления. Алгоритм работы таков: имеется объект регулирования (например, шток клапана) и его параметр (заданное положение). После получения управляющего сигнала, автоматически определяется разница между заданным и фактическим пространственным положением объекта регулирования. Физическое воздействие на него осуществляется посредством подачи в рабочую полость сжатого воздуха или усилием тарированной пружины. Изменяя давление воздуха или усилие пружины, электропневматические позиционеры приводят положение объекта регулирования в соответствие с параметром управляющего сигнала. В работе системы учитываются сила трения в подвижных соединениях, статическое и динамическое воздействие рабочей (регулируемой) среды.
Современные интеллектуальные устройства, кроме своей основной задачи по регулированию положения подвижных частей исполнительных механизмов на трубопроводах, способны выполнять ряд прикладных задач. Это, в частности, автоматическая настройка, диагностика, обзор параметров состояния клапанов, архивирование.

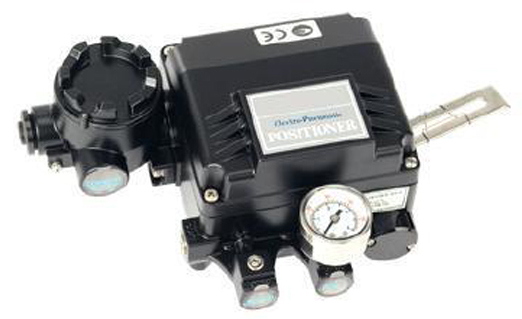

Арт. YT-1000L
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления.
Может комплектоваться встроенным датчиком обратной связи 4-20 мА положении крана.
Электронное устройство управления обеспечивает ПИД регулирования.
Степень пыле и влаго-защиты IP 66.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 250Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,5FS%
Токр. -60 .. +85°C
Линейность ±1%FS, ±2%FS
Гистерезис ±1%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 3 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exdm (BT5), Exdm (CT5), Exia (BT6), Exdm (BT5) FM, Exia CT6 (NEPSI), Exdmb CT6/5 (NEPSI)
Мощность вых. сигнала 80 л/мин
Вес 2,7 кг
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия

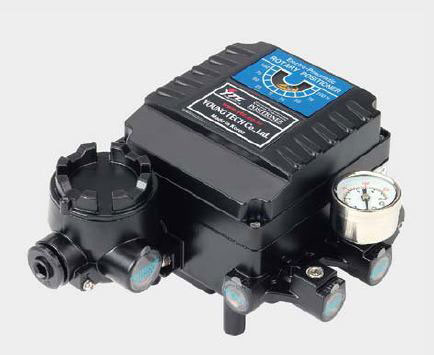

Арт. YT-1000R
Управляет краном(затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления.
Может комплектоваться встроенным датчиком обратной связи 4-20 мА положении крана.
Электронное устройство управления обеспечивает ПИД регулирования.
Степень пыле и влаго-защиты IP 66.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 250Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,5FS%
Токр. -60 .. +85°C
Линейность ±1%FS, ±2%FS
Гистерезис ±1%FS
Чувствительность ±0,2%FS
Внутр. расход возд. 3 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Литой алюминий
Класс защиты IP 66
Взрывозащита Exdm (BT5), Exdm (CT5), Exia (BT6), Exdm (BT5) FM, Exia CT6 (NEPSI), Exdmb CT6/5 (NEPSI)
Мощность вых. сигнала 80 л/мин
Вес 2,8 кг
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия

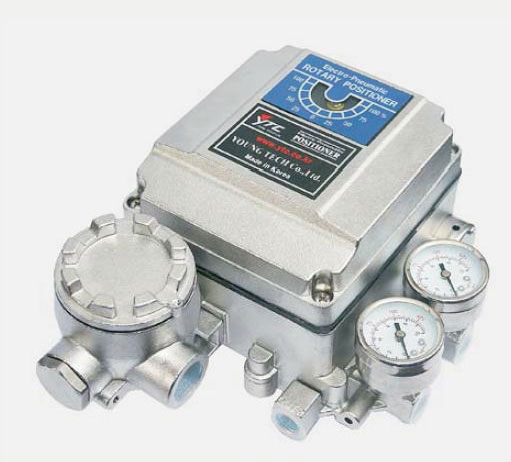

Арт. YT-1050R(L)
Управляет краном (затвором) с высокой точностью по входному сигналу 4-20 мА, подаваемого от системы управления.
Может комплектоваться встроенным датчиком обратной связи 4-20мА положении крана.
Электронное устройство управления обеспечивает ПИД регулирования.
Простая регулировка нулевой точки и диапазона.
Отсутствует резонанс в диапазоне 5-200 Гц.
Технические характеристики
Входной управляющий сигнал 4-20 мА
Давление 1,4-7 бар
Перемещение 10-150 мм, 0-90 град
Внутреннее сопрот. 250Ом
Резьбы под фитинги PT(NPT) 1/4
Резьба под манометры PT(NPT) 1/8
Кабельный ввод PF1/2, G1/2
Повторяемость ±0,5FS%
Токр. -60 .. +70°C
Линейность ±1%FS, ±2%FS
Гистерезис ±1%FS
Чувствительность ±0,2%FS, ±0,5%FS
Внутр. расход возд. 3 л/мин
Вых. хар-ки Линейная, равнопроц., быстр. откр.
Материал корпуса Нерж. сталь 316
Класс защиты IP 66
Взрывозащита Exdm (BT5)
Мощность вых. сигнала 80 л/мин
Вес 5,7 кг

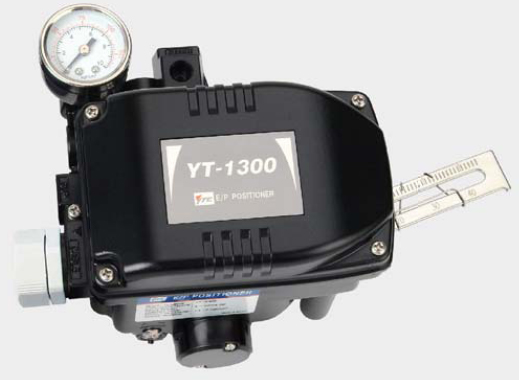

Арт. YT-1300
PID управление ,Ex ia ||C , LCD дисплей, -40 + 60С,IP66
Применение: регулирующие краны с пневмоприводами поворотного и линейного действия
