Пневмораспределители Omal

Пневмораспределитель – прибор для управления движением сжатого воздуха. Пуск, остановка, изменение направления потока газа – его основные функции. В составе систем, использующих в своей работе физические свойства и потенциальные возможности находящегося под давлением газа, пневмораспределитель выступает как регулирующее звено, управляемое извне.
Конструкция устройства зависит от сложности и разветвлённости пневматической системы, способа и типа управления, количества фиксированных положений рабочего органа – клапана или золотника. Исходя из этого, пневмораспределители классифицируются:
По разветвлённости – одно-, двух-, трех-, четырёхлинейные и более (по количеству подводящих и отводящих пневмоканалов).
По способу управления – ручное, механическое (с использованием конечных выключателей), электромеханическое (с применением электромагнитов), пневматические и электропневматические.
По количеству фиксированных положений рабочего органа пневмораспределителя – двухпозиционные, с перемещением распределительного элемента в крайние положения и трёхпозиционные, с возможностью его нахождения в средней (нейтральной) позиции.
По типу управления – одно и двусторонние, в зависимости от направления воздействия сжатого воздуха на клапан или золотник.
Способ врезки пневмораспределителя в воздуховод может быть стыковым, резьбовым или трубным. Конкретный способ монтажа определяется конструктивными особенностями распределительного устройства и пневмосистемы в целом.
Основными техническими характеристиками пневмораспределителей являются номинальное/максимальное давление (МПа), остаточное давление, пропускная способность пневмолиний (куб.м /час), время срабатывания и максимальное количество циклов в минуту, мощность электромагнитной катушки (при наличии).

Взрывозащищённые

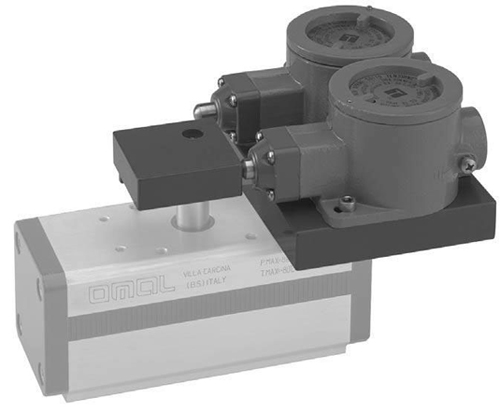

Арт. 2601

Арт. 2601

Микровыключатель механический во взрывозащищищенном исполнении (Арт - 2601)
Взрывозащищенный механический выключатель с монтажными принадлежностями
Взрывозащищенный механический выключатель может быть установлен на пневматические приводы DA или SR с помощью монтажных принадлежностей,
которые состоят из монтажной пластины и кулачка, установленных на пневмоприводе.
Корпус из легкого сплава, поверхность корпуса с виниловым покрытием
Однополярный контактный элемент 1 NA +1 NC, ток макс. 10А.

Технические характеристики

Рабочая температура от 10С до +60С
Число циклов 300/час
Imax 10A
напряжение макс. 220 vAC, 220 vDC
Присоединение винтовые терминалы, максимальным сечением провода 2,5 мм2
Взрывозащита ЕЕ xd IIC T6
Сертификат на взрывозащиту CESI EX-90.С.003
Электрическое подключение 1/2" резьба

        Техническая характеристика

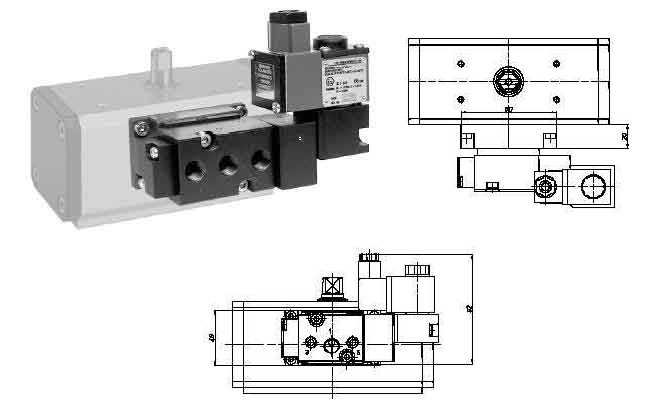

Арт. 2605

Арт. 2605

Моностабильный соленоидный клапан во взрывозащитном исполнении
Соленоидный клапан моностабильный 3/2 - 5/2 по NAMUR стандарту
Функция клапана 5/2 или 3/2 достигается поворотом пластины на 180°.
Катушка MC30 вилка и розетка.

Технические характеристики

Мощность катушки D.C.: 2,4 W
Мощность катушки A.C.: 6 VA (15 VA max.)
Изменение напряжения +-10V
Изоляция катушки F-class
Защита IP65
Электрическое подключение PG 9
Пневматическое подключение вход 1/4"
выход 1/4" ISO 228
Максимальное давление от 2 до 8 bar
Окружающая т-ра от -20°C до +60°C

Арт. YT-700

Арт. YT-700 Электропневматические распределители 3/2 и 5/2 по NAMUR стандарту взрывозащищённые Exd||C T6.

Технические характеристики

Траб. -40С +50С
Питание 24V DC, 220 V AC

Применение: Дискретное управление пневмоприводами по сигналам АСУ ТП

        Техническая характеристика

Итальянской фирмы «AirWork Italia»

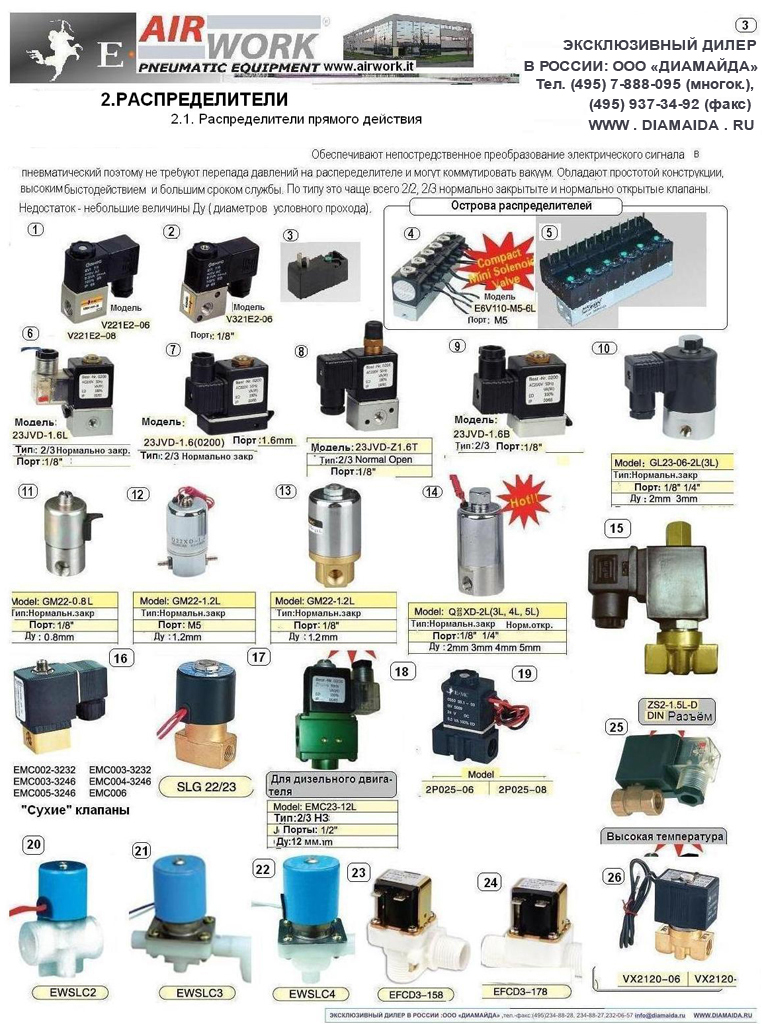

Распределители прямого действия предназначены для непосредственного преобразования электрического сигнала в пневматический. По принципу действия делятся на 2/2 и 3/2 . Распределители 2/2 используются для подачи газов или жидкостей которые не должны смешиваться с атмосферой а также в случаях когда требуется работать с вакуумом или полностью отсечь полость.
Распределители 3/2 это самый распространённый тип распределителя так как он может использоваться как самостоятельно ,так и в весьма распространенных электропневматических распределителях 4/2 , 5/2 и 5/3.
Распределители 3/2 сообщают полость с атмосферой ( нормально закрытая схема ) и , при запитке катушки, - с источником давления , закрывая одновременно выход в автмосферу.Подавляющее количество распределителей 2/2 и 3/2 имеют небольшое проходное сечение ( до 2.5 мм ) . При попытке применить этот класс распределителей на большие проходные сечения резко растёт энергопотребление, габариты и количество медного провода. Поэтому стараются как можно раньше преобразовать электрический сигнал в пневматический и уже с помощью его привести в действие клапан ( например золотникового типа). В тех же случаях когда требуется всё-таки прямое электромагнитное управление потоками с большим Ду применяются коаксиальные распределители с трубчатым запорным элементом( как в клапанах VIP) в которых сердечнику приходится преодолевать значительно меньшее сопротивление среды.

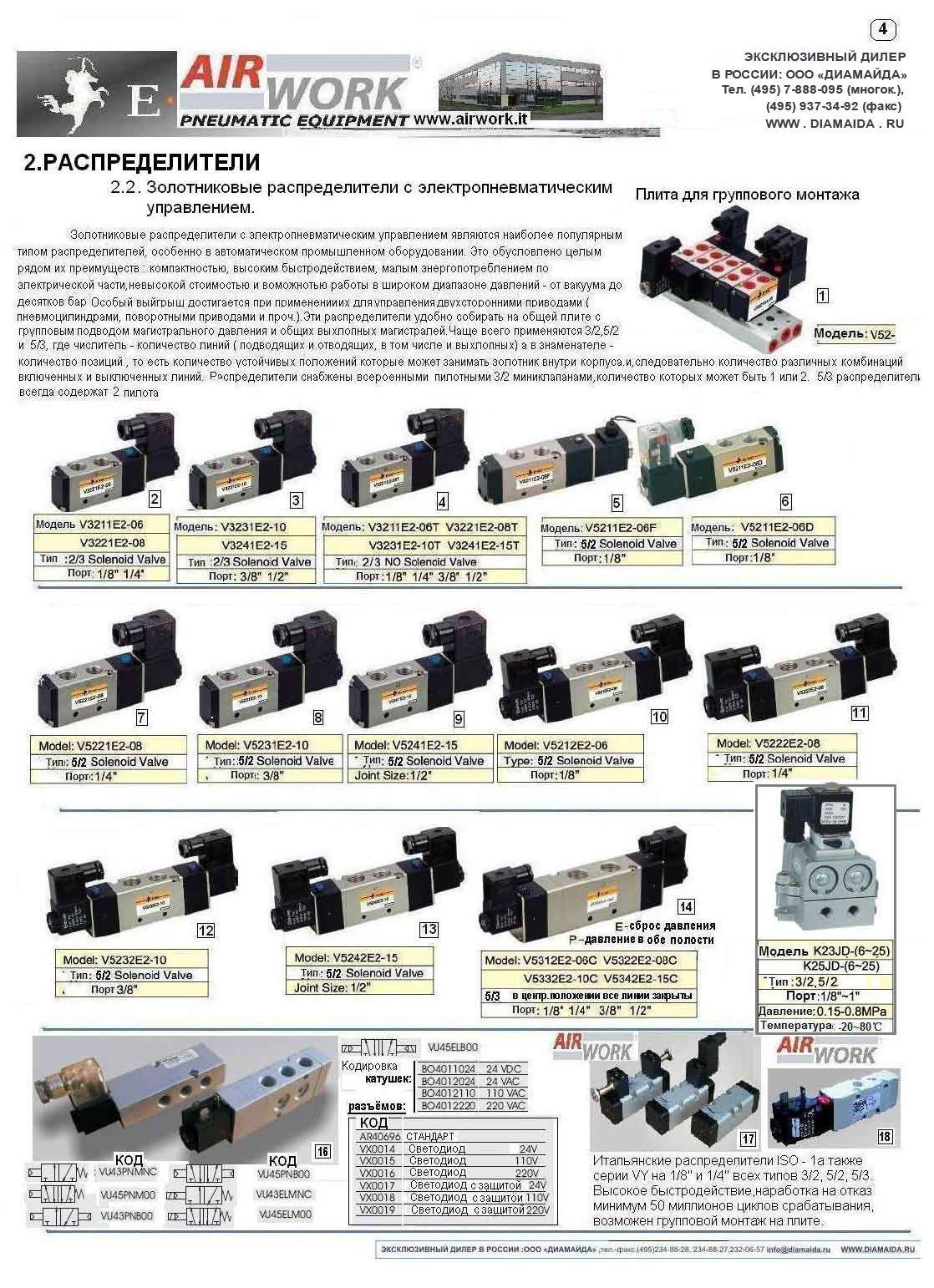

Распределители 3/2 ,5/2 и 5/3 с электропневматическим управлением являются наиболее распространённым устройством управления пневматических приводов как линейного, так и поворотного действия.
Компания Air Work производит широкий спектр таких распределителей где запорный элемент приводится в движение воздухом.
В запорной арматуре широко применяются пневмораспределители притычного исполнения по NAMUR стандарту укрепляемые непосредственно на приводе.
Все распределители изготавливаются из экструдированного алюминия на станках с ЧПУ. Это позволяет обеспечить максимально возможные проходные сечения каналов. Это же позволило оснастить распределители встроенными регуляторами скорости.
Для управления приводами больших размеров используются распределители изготовленные по стандарту ISO-1 и ISO-2.
