Omal: продукция компании





Пневмоприводы Omal

Широкий выбор электротехнического и пневматического оборудования, в том числе реализует привод пневматический. Качество пневматических приборов соответствует всем стандартам. Представленные в каталоге пневмоклапаны, пневмоприводы, пневмораспределители и пневмоцилиндры прошли необходимую сертификацию, полностью соответствуют государственным нормам и удовлетворяет нуждам любого высокотехнологичного производства, являясь гарантией надежной работы трубопроводов.

Пневмоприводы Omal


Ассортимент представлен пневмоклапанами, пневмоприводами с различными видами позиционеров, пневмораспределителями и пневмоцилиндрами итальянского производителя Omal. Широкий выбор товара позволит подобрать нужную модель прибора. Прежде чем приобрести пневмопривод, изучите дающееся к нему описание и чертеж. Мы предлагаем приводы двойного и одинарного действия, а также в каталоге есть модели пневматического оборудования из нержавеющей стали и образцы больших размеров. Наши специалисты дадут вам исчерпывающую консультацию и помогут подобрать необходимое оборудование.


Пневмоклапаны Omal

Они известны своей прочностью и износостойкостью. Как и любая другая продукция Omal, пневмоклапаны отличает высокое качество исполнения. Широкий модельный ряд позволяет подобрать пневмоклапан, наиболее оптимально соответствующий потребностям того или иного производства. Применение подобного оборудования в системах водоснабжения и отопления позволяет надежно контролировать их работу. Пневмоклапаны Omal с успехом используются на предприятиях различного назначения во многих странах мира.


Пневмоприводы Omal

Эти приводы можно использовать на трубопроводах различного назначения, пневматические приборы с легкостью справляются с возложенными на них задачами. Пневмоприводы оснащаются пневматическими, электропневматическими или программируемыми позиционерами производства компании YTC. Применение пневматических приводов позволяет автоматизировать работу трубопровода и значительно повысить ее эффективность. Существенно облегчая работы по техническому обслуживанию трубопроводов, каждый из пневматических приводов Omal в то же время является гарантией их безопасной эксплуатации. Применение пневмоприводов позволяет вывести эксплуатацию трубопроводов любого назначения на качественно новый уровень. Пневмопривод Omal зарекомендовал себя в качестве надежного эффективного оборудования.


Пневмораспределители

Они позволяют эффективно осуществлять управление исполнительными механизмами (пневмоцилиндр). Пневмораспределитель — устройство, которое используется для управления потоками сжатого воздуха в трубопроводах. Его применение позволяет производить пуск и остановку потоков воздуха, менять их направление.


Пневмоцилиндры

Они применяются практически во всех отраслях промышленности на производствах, где используется сжатый воздух. Пневмоцилиндры, используемые в составе исполнительных механизмов, преобразуют энергию сжатого воздуха в линейное перемещение. Высокопрочные модели из нержавеющей стали и алюминиевого сплава отличает надежность в работе и высокая износостойкость.

DA из нержавеющей стали

DA из нержавеющей сталиИзменение крутящих моментов приводов разного диаметра от угла поворота

        Техническая характеристика

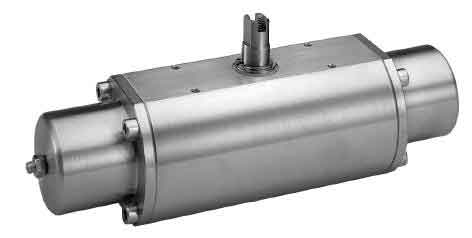

SR из нержавеющей стали

SR из нержавеющей сталиИзменение крутящих моментов приводов разного диаметра от угла поворота

        Техническая характеристика

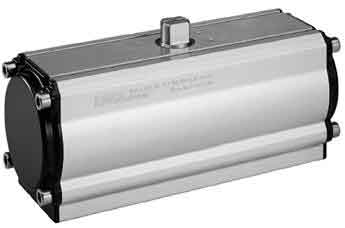

Двойного действия DA

Двойного действия DA

Условия эксплуатации:
Т-ра от 0° до 80° ; от -20° до 80°; от -20° до 150°( специальное исполнение);
Воздух: 5,6 бар, макс. 8,4 бар
Среда: фильтрованный сжатый воздух, смазка не обязательна
Диапазон Мкр. зависит от размеров приводов
Для приводов с Мкр. от 8 до 360Nm ?см чертеж и размеры -таблица сверху (синим шрифтом)
Для приводов с Мкр. от 480 до 1920Nm ?см чертеж и размеры -таблицу сверху (синим шрифтом)
DA 480 - 1920

Код DA соответствует Мкр. при давлении воздуха 5,6 бар.

Технические характеристики

Крутящий момент от 8 до 3840 Нм (прямо пропорционален давлению в-ха)
Монтажные размеры согласно DIN/ISO 5211, DIN 3337 F03-F04-F05-F07- F10-F12-F14-F16
Угол поворота 90°

        Техническая характеристика

Двухстадийный привод DD

Двухстадийный привод DD

Доп. информация
F03-F04-F05-F07- F10-F12-F14-F16
NAMUR присоединение для аксессуаров
Код DD соответствует Мкр. при давлении воздуха 5,6 бар.
Условия эксплуатации:
Т-ра от 0° до 80°; от -20° до 80°;
Воздух: 5,6 бар, макс. 8,4 бар
Среда: фильтрованный сжатый воздух, смазка не обязательна
В случае примениения маслораспыления смазка должна быть совместима с материалом уплотнений NBR.
Изменение крутящих моментов приводов разного диаметра от угла поворота

Технические характеристики

Крутящий момент от 30 до 480 Nm
Монтажные размеры согласно DIN/ISO 5211, DIN 3337
Угол поворота макс. 90°
Угол регулирования -45°

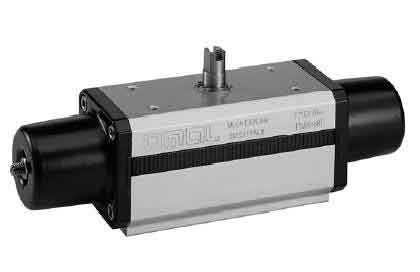

Одинарного действия SR

Одинарного действия SR

Доп. информация:
Крутящий момент зависит только от натяжения пружины и не зависит от давления в-ха,
F03-F04-F05-F07- F10-F12-F14-F16
NAMUR присоединение для аксессуаров
Пружины поставляются 4-х видов
Код SR соответствует Мкр. при давлении воздуха 5,6 бар. ( цифры после кода соответствуют макс. крутящему моменту, развиваемому пневмоприводом в начале движения), привод автоматически закрывается под действием пружин с вращением против часовой стрелки.
В случае маслораспыления масло должно быть совместимым с NBR.
Условия эксплуатации:
Т-ра: от 0° до 80° ; от -20° до 80°; от -20° до 150°(специальное исполнение);
Воздух: 5,6 бар, макс. 8,4 бар
Среда: фильтрованный сжатый воздух, смазка не обязательна
Зависимость Мкр. от угла поворота ? смотри таблицу
Диапазон Мкр. зависит от размеров приводов :
Для приводов с Мкр. от 15 до 180 Nm ?см таблицу ?1
Для приводов с Мкр. от 240 до 960 Nm ?см таблицу ?2
Материалы привода по DIN/ISO 5211, DIN 3337.
Пнемопривод SR диаметром 15 - 180

Технические характеристики

Крутящий момент от 15 до 1920 Nm
Монтажные размеры согласно DIN/ISO 5211, DIN 3337
Угол поворота 90°

        Техническая характеристика

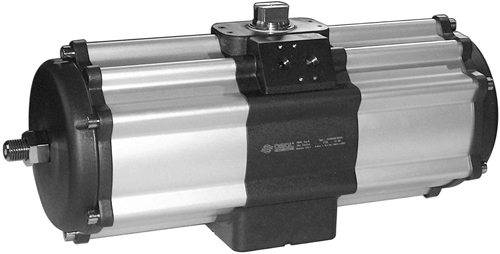

Пневмоприводы больших размеров

Пневмоприводы больших размеров

        Техническая характеристика
