Гидростатические зонды уровня, уровнемеры Aplisens

Специальные исполнения зондов глубины

Специальные исполнения зондов глубиныЗонд SG-25 с открытой лицевой мембраной применяется для измерения уровня жидкости, которая в контакте с зондом может образовать осадок и SG-25S.Smart с вынесенной электроникой применяются для измерения уровня горячих сред с температурой до 120°С.





Гидростатические зонды глубины типа SG-16

Гидростатические зонды глубины типа SG-16

Габаритные размеры

Высота: 170 мм

Ø: 16,3 мм

Зонд SG-16 является специализированной конструкцией, предназначенной для измерения уровней воды в скважинах, колодцах или пьезометрах с небольшим диаметром. Измерение уровня с помощью зонда осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного зонда и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.

  •   Любая ширина диапазона измерений от (0 ÷ 1) до (0 ÷ 500) м H2O
  •   Интегрированная внутренняя схема защиты от перенапряжения
  •   Искробезопасное исполнение 0ExiaIICT6 X

Техническая характеристика

Гидростатические зонды глубины типа SG-25

Гидростатические зонды глубины типа SG-25

Габаритные размеры

Высота: 140 мм

    Ø: 25 мм

Гидростатический зонд глубины SG-25 предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах. Измерение уровня с помощью зонда осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного зонда и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.

  •   Любая ширина диапазона измерений от (0 ÷ 1) до (0 ÷ 500) м H2O
  •   Интегрированная внутренняя схема защиты от перенапряжения
  •   Искробезопасное исполнение 0ExiaIICT6 X

Техническая характеристика

Гидростатический зонд глубины типа SG-25S для измерения уровня сточных вод

Гидростатический зонд глубины типа SG-25S для измерения уровня сточных вод

Габаритные размеры

Высота: 141 мм

    Ø: 60 мм



Гидростатический зонд глубины SG-25S предназначен для измерения уровня жидкости, характеризующейся наличием загрязнений и взвеси. Обычно используется для измерения уровня сточных вод в станциях перекачки, бродильных камерах, отстойниках и т. п. Измерение уровня с помощью зонда осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне мембраны погруженного зонда и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.

  •   Любая ширина диапазона измерений от (0 ÷ 2) до (0 ÷ 20) м H2O.
  •   Интегрированная внутренняя схема защиты от перенапряжения.
  •   Искробезопасное исполнение 0ExiaIICT6 X/

Техническая характеристика

Гидростатические зонды глубины (интеллектуальные) SG-25.Smart

Гидростатический зонд глубины типа SG-25S для измерения уровня сточных вод

Габаритные размеры

Высота: 140 мм

    Ø: 25 мм



Интеллектуальный зонд глубины SG-25.Smart предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах.

  •   Возможность дистанционной корректировки "нуля", выбора диапазона измерений и коэффициента демпфирования.
  •   Выходной сигнал 4...20 мA + протокол hart.
  •   Предел допускаемой приведенной погрешности (+-)0,1% (цифровая компенсация дополнительных погрешностей).
  •   Искробезопасное исполнение 0ExiaIICT4 X.

Техническая характеристика

Гидростатические зонды глубины (интеллектуальные) SG-25S.Smart

Гидростатические зонды глубины (интеллектуальные) SG-25S.Smart

Габаритные размеры

Высота: 141 мм

Ø: 60 мм

Зонд SG-25S.Smart предназначен для измерения уровня жидкости, характеризующейся наличием загрязнений и взвеси. Обычно используется для измерения уровня сточных вод на станциях перекачки, бродильных камерах, отстойниках и т. п.

  •   Возможность дистанционной корректировки "нуля", выбора диапазона измерений и коэффициента демпфирования.
  •   Выходной сигнал 4...20 мA + протокол hart.
  •   Предел допускаемой приведенной погрешности (+-)0,1% (цифровая компенсация дополнительных погрешностей).
  •   Искробезопасное исполнение 0ExiaIICT4 X.

Техническая характеристика

Гидростатические зонды уровня типа PC-28P

Гидростатические зонды уровня типа PC-28P

Габаритные размеры

Высота: 720 мм

Ø: 51 мм

Гидростатические зонды уровня предназначены для измерения уровня жидкости в открытых резервуарах, каналах, в измерительных диафрагмах открытых каналов, струях и т.п. Измерение уровня с помощью зонда осуществляется с помощью использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны. Зонды SP-50 и PC-28P отличаются друг от друга корпусом электронной схемы. Зонд SP-50 исполняется единственно со штепсельным разъёмом и степенью защиты IP 54.

  •   Любая ширина диапазона измерений от (0 ÷ 200) до (0 ÷ 1800) мм H2O.
  •   Искробезопасное исполнение 0ExiaIICT6 X.

Техническая характеристика

Гидростатические зонды уровня типа SP-50

Гидростатические зонды уровня предназначены для измерения уровня жидкости в открытых резервуарах, каналах, в измерительных диафрагмах открытых каналов, струях и т.п. Измерение уровня с помощью зонда осуществляется с помощью использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны. Зонды SP-50 и PC-28P отличаются друг от друга корпусом электронной схемы. Зонд SP-50 исполняется единственно со штепсельным разъёмом и степенью защиты IP 54.

  •   Любая ширина диапазона измерений от (0 ÷ 200) до (0 ÷ 1800) мм H2O.
  •   Искробезопасное исполнение 0ExiaIICT6 X.

Техническая характеристика

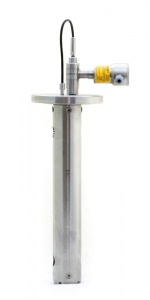

Гидростатический интеллектуальный уровнемер для закрытых емкостей APR-2000/Y

Гидростатический интеллектуальный уровнемер для закрытых емкостей APR-2000/Y

Габаритные размеры

Высота: 690 мм

Ø: 200 мм

APR-2000/Y исполнение PZ 160°C, для измерения уровня в ёмкостях с высокой температурой; температура среды измерения до 160°С. Многообразное применение, в том числе измерения гидростатическим методом: уровня в закрытых резервуарах (под давлением), плотности и границы фаз.

  •   Глубина резервуаров  до 6000 мм.
  •   Основная погрешность 0,16%.
  •   Выходной сигнал 4...20 мА + HART.
  •   Искробезопасное исполнение 0Exi IICT4 a.

Техническая характеристика

Интеллектуальный гидростатический преобразователь давления для измерения плотности APR-2200D

Гидростатический плотномер APR-2200D сконструирован на основе интеллектуального преобразователя разности давлений с двумя дистанционными разделителями. Диапазон измерения плотности 0...1 г/cм3 или 0...2 г/cм3. Основная приведенная погрешность 0,1%. Размещенные на фиксированное расстояние, мембранные разделители смонтированы вместе с преобразователем разности давлений в защитной трубе диаметром 80 мм. Рабочее положение плотномера – вертикальное, при этом зеркало измеряемой среды должно находиться выше верхних уравнительных отверстий трубы. Типичным применением изделия является измерение плотности нефтепродуктов, жидкого топлива, в том числе СУГ.

  •   Диапазон измерения плотности 0...1 г/cм  или 0...2 г/cм.
  •   Основная приведенная погрешность 0,1%.
  •   Выходной сигнал 4...20 мA + HART.
  •   Искробезопасное исполнение 0Exi IICT4
  •   Предельно-допускаемое рабочее статическое давление до 4 МПа.


Химостойкие зонды глубины типа SG-25S.Smart/tytan

Гидростатический интеллектуальный уровнемер для закрытых емкостей APR-2000/Y

Габаритные размеры

Высота: 180 мм

    Ø: 55 мм



Гидростатический зонд глубины SG-25S.Smart/tytan предназначен для измерения уровня жидкости в открытых резервуарах. Обычно применяется в средах с повышенной коррозией особенно в морской воде, концентрированных растворах соли, а также растворов кислот не вступающих в реакцию с титаном. Мембрана и корпус зонда выполненная с титана, фторопластовая оболочка кабеля.

  •   Мембрана и корпус зонда выполненная с титана.
  •   Фторопластовая оболочка кабеля.
  •   Возможность дистанционной корректировки ноля, выбора диапазона измерений и коэффициента демпфирования.
  •   Выходной сигнал 4…20 mA + протокол HART.

Техническая характеристика

Преобразователь APC-2000ALW-L с выносным измерительным элементом для гидростатистических измерений уровня

Гидростатический интеллектуальный уровнемер для закрытых емкостей APR-2000/Y

Свойства микропроцессорного усилителя:

  •   Выходной сигнал 4...20 мА + HART.
  •   Конфигурируемый жидкокристаллический индикатор с подсветкой (диапазон рабочих температур -40...+85°С).

Кнопки на фронтовой панели позволяют:

  •   установить начало и конец диапазона измерений путем записи величины или заданным давлением обнулить преобразователь,
  •   изменить единицы измерения,
  •   изменить коэффициент демпфирования.

Конфигурация режима работы индикатора:

  •   отображение значения давления действующего на измерительный элемент,
  •   отображение значения выходного тока в мА или в процентах от диапазона.

Техническая характеристика
