Мембранные разделители Aplisens

Фланцевые плоские разделители типа S-P

Фланцевые плоские разделители типа S-PГабаритные размеры

Высота: 22 мм

    Ø: 165 мм

Разделитель является мембранным передатчиком давления. Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром. Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:

  • низкая или высокая температура, повышенная вязкость, загрязнения,
  • вибрации установки (дистанционное разделение).

   Техническая характеристика

Фланцевые цилиндрические разделители типа S-T

Фланцевые цилиндрические разделители типа S-T

Габаритные размеры

Высота: 22 мм

Ø: 165 мм

Разделитель является мембранным передатчиком давления. Обычно, цилиндрический разделитель используется с целью измерения давления или уровня в многослойном резервуаре, где рекомендуется, чтобы мембрана находилась вблизи внутренней стенки резервуара. Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром. Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:

  • низкая или высокая температура, повышенная вязкость, загрязнения,
  • вибрации установки (дистанционное разделение).

   Техническая характеристика

Фланцевые химостойкие разделители типа S-Ch

Фланцевые химостойкие разделители типа S-Ch

Габаритные размеры
Высота: 67 мм
Ø: 165 мм
Разделитель является мембранным передатчиком давления. Мембраны и уплотнительные кольца химостойких разделителей выполнены из материалов, стойких к коррозионному воздействию среды, учитывающих химический состав среды, предусмотренные пределы концентрации, а также диапазон рабочих температур.Сигнал давления передается на взаимодействующий манометр или датчик с помощью манометрической жидкости, заполняющей пространство между мембраной и манометром.

Главная задача, которую выполняет разделитель это отделение манометра от неблагоприятных параметров, характеризующих среду измерения, таких как:

  • высокая химическая активность,
  • низкая или высокая температура,
  • повышенная вязкость, загрязнения,
  • вибрации установки (дистанционная сепарация).

   Техническая характеристика

Дистанционный разделитель S-TK - DN100 со встроенной системой промывания мембраны

Дистанционный разделитель S-TK - DN100 со встроенной системой промывания мембраны

Разделитель является мембранным передатчиком давления. Разделитель с системой промывания применяется там, где в технологическом процессе возникает загрязнение (зарастание налетом) мембраны. Периодическая промывка водой или другим растворителем может происходить в ручном или автоматическом режиме.

   Техническая характеристика





Дистанционные разделители с приспособлением типа NORD для измерения горячих или вакуумных процессов при низких температурах окружающей среды

Разделитель является мембранным передатчиком давления. Применение приспособления "NORD", практически не меняет метрологических параметров разделителей сред, указанных в соответствующих маркировках по каталогу. Разделитель с приспособлением "NORD" имеет две камеры, которые отделены друг от друга особо гибкой мембраной.

  • Со стороны измеряемого процесса применяется термостойкое масло, позволяющее производить измерения с температурой сред до +330oС.
  • Дистанционная часть разделителя измерительной системы (капилляр) заполняется маслом, небольшая вязкость которого позволяет производить измерения при температуре окружающей среды до –50oС.
  • Приспособление "NORD" применяется с фланцевыми разделителями типа: S-P, S-T, S-Ch, Hastelloy и изготавливается в процессе производства разделителя.

   Техническая характеристика

Разделители компактные химостойкие типа S-CompCh

Разделители компактные химостойкие типа S-CompChГабаритные размеры

Высота: 102 мм

Ø: 105 мм

Разделитель является мембранным передатчиком давления. Разделитель типа S-CompCh предназначен для измерения давления химически агрессивных сред. Части разделителя непосредственно контактирующие с измеряемой средой выполнены из тефлона и тантала. Эти материалы позволяют проводить измерения сложных агрессивных химических соединений за исключением фторводородной кислоты, газового фтора и щёлочи натрия.

  •  Измерение давления соляной, серной и азотной кислот любых концентраций;
  • Измерение давления хлора.

   Техническая характеристика

Компактные разделители типа S-Comp с противофланцами

Компактные разделители типа S-Comp с противофланцами
Габаритные размеры

Высота: 115 мм

Ø: 105 мм

Разделитель является мембранным передатчиком давления. Разделители типа S-Comp оснащенные большой разделительной мембраной (Ø70) имеют компактную конструкцию блока. Преимущества сепараторов типа S-Comp следующие: возможность измерений при небольшой ширине диапазона, лёгкость монтажа. Главная  задача,  которую  выполняет  разделитель  –  это  отделение  манометра  от  неблагоприятных параметров, характеризующих среду измерения, таких как:

  • низкая или высокая температура, повышенная вязкость, загрязнения,
  • вибрации установки (дистанционное разделение),
  • вредные для манометра пульсации давления.

   Техническая характеристика

Разделители типа S-Мазут для горячих сред с большой вязкостью

Разделители типа S-Мазут для горячих сред с большой вязкостью

Габаритные размеры

Высота: 102 мм

    Ø: 75 мм

Разделитель является мембранным передатчиком давления. Разделитель типа S-Мазут используется при измерении давления в средах характеризующихся повышенной вязкостью, а также температурой до 150°С (и до 300°С при дистанционном разделении). Обычно применяется с целью измерения давления мазута в форсунках и мазутных узлах энергетических котлов.

   Техническая характеристика

Разделители со стандартными гигиеническими соединителями (S-Hig)

Габаритные размерыРазделители со стандартными гигиеническими соединителями (S-Hig)

Ø разделителя с гайкой: 92 мм

Ø манометра: 100 мм

Разделители типа S-DIN и S-Clamp, оснащенные стандартными гигиеническими соединителями, обеспечивают возможность измерения в гигиенических условиях. Вышеуказанные разделители обычно используются с целью измерения давлений в пищевой и фармацевтической промышленности. Разделитель S-Level рекомендуется применять для измерения уровня гидростатическим методом. Преобразователь с присоединительным устройством S-Level монтируется в дне резервуара и не создает углубления, в котором могли бы собираться остатки среды измерения или моющего раствора. Главная  задача,  которую  выполняет  разделитель  –  это  отделение  манометра  от  неблагоприятных параметров, характеризующих среду измерения, таких как:

  • низкая или высокая температура, повышенная вязкость, загрязнения,
  • вибрации установки (дистанционное разделение),
  • вредные для манометра пульсации давления.

   Техническая характеристика

Манометр с разделителем типа S-Гомогенизатор

Манометр с разделителем типа S-Гомогенизатор

Габаритные размеры

Ø разделителя: 105 мм

Ø манометра: 100 мм

Высота: 178 мм

Разделители S Гомогенизатор обычно используются с целью измерения давлений на гомогенизаторах в пищевой промышленности. Данный разделитель сред является функциональным аналогом разделителей типа РМ5322. Конструкция разделителя защищает измерительный прибор от воздействия гидроударов и пульсаций рабочей среды. Применение встроенного в разделитель гидравлического демпфера и вакуумной технологии заполнения комплекта значительно увеличивает срок службы прибора.

   Техническая характеристика

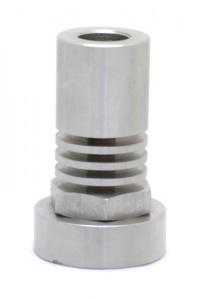

Разделители типа S-RC для горячих, вязких, застывающих или запыленных сред измерения

Разделители типа S-RC для горячих, вязких, застывающих или запыленных сред измерения

Габаритные размеры

Высота: 83 мм

Разделитель типа S-RC используется для измерения давления в горячих средах, характеризующихся повышенной вязкостью, застыванием или загрязнением, там, где невозможно использование импульсной трубки. С целью практического применения преобразователей с разделителями типа S-RC на объекте, предлагаются монтажные кольца для сварного соединения производства фирмы Аплисенс.

  • Рекомендуемая минимальная  ширина диапазона измерений 250 кПа
  • Дополнительная абсолютная  погрешность „нуля” от изменений температуры окружающей среды 6 кПа / 10°C

   Техническая характеристика

Компактный дистанционный разделитель типа S-Comp10МПа

Разделитель типа S-Comp10МПа предназначен для измерения давлений газов, паров и жидкостей с температурой до 180°С. Применяется в различных отраслях промышленности, а также в энергетике для съема статического давления паровой фазы в барабанах котлов в случае измерения уровня воды с помощью преобразователя разности давлений.

Рекомендуемая минимальная  ширина диапазона измерений:

  • 100 кПа  для преобразователя давления,
  • 6 кПа  для преобразователя разности давлений с двумя разделителями,
  • 600 кПа  для манометра Ø100.
  • Максимальный диапазон измерений 10 МПа
  • Допускаемая перегрузка  16 МПа
  • Материал корпуса  и разделительной мембраны  00H17N14M2T (316Lss)

   Техническая характеристика
