Aplisens: продукция компании





Преобразователи давления Aplisens

Измерительный преобразователь давления (интеллектуальный) APC-2000AL

Измерительный преобразователь давления (интеллектуальный) APC-2000AL Габаритные размеры

  • Ширина: 133 мм

  • Высота: 130 (без разделителя) мм

Преобразователь (датчик) давления APC-2000AL предназначен для измерения давления, вакуумметрического давления, а также абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура. встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.
Кнопки на фронтовой панели позволяют:
  • установить начало и конец диапазона измерений путем записи величины или заданным давлением;
  • обнулить преобразователь;
  • изменить единицы измерения;
  • изменить характеристики преобразования (линейная или корневая);
  • изменить коэфициент демпфирования.
Конфигурация режима работы индикатора:
  • отображение значения давления действующего на измерительный элемент;
  • отображение значения выходного тока в мА или в процентах от диапазона;
  • отображение шкалы пользователя.
  • Габаритные размеры

   Техническая характеристика

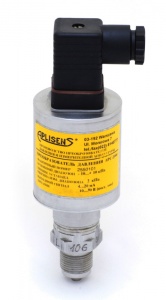

Измерительный преобразователь давления (интеллектуальный) APC-2000

Измерительный преобразователь давления (интеллектуальный) APC-2000

Габаритные размеры

Корпус PD: Ø=51 мм, высота=155 мм

Корпус PZ: Ø=63 мм, высота=151 мм

Преобразователь давления APC-2000AL предназначен для измерения давления, вакуумметрического давления, а также абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.Возможность дистанционной корректировки „нуля”, выбора диапазона измерений и коэффициента демпфирования.

  • Выходной сигнал 4...20 мА + протокол Hart.
  • Предел допускаемой приведенной погрешности (+-)0,1% (цифровая компенсация дополнительных погрешностей).
  • Искробезопасное исполнение 0ExiaIICT4 X.

   Техническая характеристика

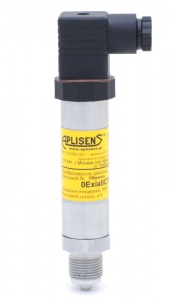

Измерительный преобразователь давления PC-28

Измерительный преобразователь давления PC-28

Габаритные размеры

Высота: 149 (без разделителя) мм

    Ø: 27 мм

Преобразователь давления PC-28 предназначен для измерения разрежения, а также избыточного и абсолютного давления газа, пара и жидкости. В связи с небольшой массой, преобразователь можно устанавливать непосредственно на объекте. Залитая силиконовым компаундом электронная схема помещена в корпусе со степенью защиты с IP 65 до IP 67 в зависимости от выбранного электрического соединения. Потребитель с помощью потенциометров имеет возможность корректировки „нуля” и диапазона измерений в пределах до 10% без взаимодействия настроек.

  • Пределы измерений давления: от -0,1 до 100 МПа
  • Минимальная ширина диапазона 1,6 кПа
  • Выходной сигнал: (4÷20)мА или (0÷10)В
  • Искробезопасное исполнение 0ExiaIICT6X

   Техническая характеристика

Измерительный преобразователь давления PC-50

Измерительный преобразователь давления PC-50

Габаритные размеры

Высота: 146 мм

Ø: 51 мм

Преобразователь давления PC-50 предназначен для измерения разрежения, а также избыточного и абсолютного давления газа, пара и жидкости. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Электронная схема помещена в корпусе со степенью защиты IP 54.

  • Ширина диапазона измерений: от (0 ÷ 0,5) кПа до (0 ÷ 100) МПа.
  • Любой стандарт выходного сигнала.
  • Широкое применение в профессиональной энергетике.

   Техническая характеристика

Манометры промышленные типа MS-100

Манометры промышленные типа MS-100

Габаритные размеры

Высота: 148 мм

Ø: 100/160 мм

Измерители давления MS-100 предназначены для измерений давления жидкостей и газов при температуре до 150°С. Корпус изготовлен из нержавеющей стали, оснащен безопасным многослойным стеклом. Штуцер и измерительная пружина манометра изготовлены из нержавеющей стали. Показывающие манометры являются механическими измерителями давления учитывающими различные особенности производственных процессов. Применение разделителей существенно повышает надёжность манометров, что бывает решающим условием обеспечения измерения.

  • Диаметр корпуса ∅100.
  • Материал корпуса нержавеющая сталь.
  • Класс точности 1%.

   Техническая характеристика

Низкоэнергетический преобразователь давления тип PC-28/B

Низкоэнергетический преобразователь давления тип PC-28/B

Габаритные размеры

Высота: 148 мм

Параметры питания преобразователя давления:

  • напряжение номинальное 3,6 В (калибровка);
  • напряжение допустимое 3,2...5,6 В;
  • употребление тока не более 3 мА среднее 2,5 мА.

Входные параметры преобразователя давления:

  • допустимая перегрузка согласно преобразователя (датчика) PC-28.

Выходные параметры преобразователя давления:

  • выходной сигнал: 0,4...2 В или 0...2 В;
  • сопротивление нагрузки не меньше 20 кОм.

Метрологические параметры преобразователя давления:

  • основная прив. погрешность 0,25% для диапазонов шириной не меньше 4 кПа;
  • дополнительная погрешность от изм. температуры окр. среды 0,1% / 10°С;
  • термокомпенсация: 0...70°С, спец. исполнение -20...70 или -40...50°С;
  • дополнительная погрешность от изм. напряжения питания 0,05%.

Специальные исполнения преобразователя давления:

  •    Ex - искробезопасное исполнение датчика 0ExiaIICT6 X;
  •     D - версия датчика с сальником для гидравлических систем высокого давления;
  •     H - версия датчика для газогидронапорных установок (высокая способность выдерживать перегрузку. Напр., при диапазоне 1 МПа способность выдерживать перегрузки до 14 МПа);
  •     (-30), (-20) - специальные диапазоны термокомпенсации -40...50°C или -20...70°C;
  •    Q... - дополнительная тренировка прибора для увеличения надежности.

   Техническая характеристика
