Ebro-Armaturen | Дисковые поворотные затворы

Дисковые поворотные затворы Ebro-Armaturen

Затвор для межфланцевой установки тип Z 011-A

Межфланцевый затвор универсального применения в соответствии EN 593. Разнообразие выбора материалов для исполнения корпуса, диска и уплотнения позволяет использовать затвор в различных областях промышленности.
Проход: DN 20-DN 1200
Область температур: от -20С до +160С в зависимости от давления, среды и материала
Рабочее давление: макс. 16 бар

   Техническая характеристика

Фланцевый затвор тип Z 014-A

Фланцевый затвор с резьбовыми отверстиями. Данное исполниение позволяет использование затвора в качестве глухого фланца для торцевого перекрытия трубопровода.
Проход: DN 40-DN 300
Маркировка: ГОСТ 9544-93 классА
Область температур: от -10С до +100С в зависимости от давления, среды и материала

   Техническая характеристика

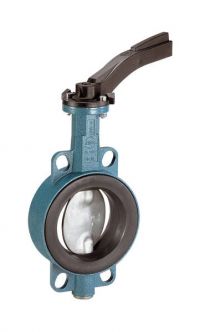

Затвор для межфланцевой установки тип Z 011-AS

Благодаря своей облегченной конструкции (копус из алюминия, литье под давлением) и оптимально подобранной комбинации материалов данный межфланцевый затвор идеально подходит для использования в пластиковых трубоводах.

Проход: DN 40-DN 300
Маркировка: ГОСТ 9544-93 классА
Область температур: от -10С до +100С в зависимости от давления, среды и материала

   Техническая характеристика

Двухфланцевый дисковый поворотный затвор тип F 012-A

Двухфланцевый дисковый поворотный затвор предназначен для установки в контурах водяного охлаждения и трубопроводах воды для технических нужд судостроительных заводов, электростанций и рафинировочных заводов (нефтеперерабатывающих, металлургических, маслоэкстракционных, сахаро-рафинадных). Благодаря исполнению с двумя фланцами одностороннее закрытие трубопровода грухим фланцем становится более простым.
Проход: DN 50-DN 1200
Маркировка: ГОСТ 9544-93 классА
Область температур: от -20С до +160С в зависимости от давления, среды и материала

   Техническая характеристика

Двухфланцевый дисковый поворотный затвор тип F 012-K1

Дисковый поворотный затвор с двойным фланцем в исполнении с короткой габаритной длиной рассчитан на тяжелый режим эксплуатации, как, например, в судостроении и водопроводных станциях.
Проход: DN 500-DN 1400
Маркировка: ГОСТ 9544-93 классА
Область температур: от -20С до +160С в зависимости от давления, среды и материала

   Техническая характеристика

Межфланцевый дисковый поворотный затвор тип Z 411-A

Межфланцевый затвор с эластомерным уплотнением центрично установлен на подшипниках и благодаря уменьшенному внутреннему диаметру применяется на трубопроводах из ПЭ/ПП. Данный запорный клапан идеально подходит для использования со стандартными приварными встык фланцами.
Проход: DN 50-DN 600
Маркировка: ГОСТ 9544-93 классА
Область температур: от -20С до +160С в зависимости от давления, среды и материала

   Техническая характеристика

Фланцевый дисковый поворотный затвор тип Z 414-A

Фланцевый дисковый поворотный затвор с эластомерным уплотнением уменьшенного внутреннего диаметра для установки на трубопроводах из полиэтилена/полипропилена.
Проход: DN 50-DN 600
Маркировка: DIN EN 19
Область температур: от -10С до +160С в зависимости от давления, среды и материала

   Техническая характеристика

Межфланцевый дисковый поворотный затвор тип Z 011-GMX

Межфланцевый затвор со специальным покрытием проточной части и диска для применения с абразивными средами.

Условный проход:
DN 50 – DN 300
Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20
API 609 таблица 1
BS 5155 серия 4
NF E 29-305.1

Межфланцевый дисковый поворотный затвор тип Z 611-A

Дисковый затвор с эластомерным покрытием в исполнении для межфланцевой установки предназначен для управления потоком среды со средней коррозионной активностью.

Условный проход:
DN 50 – DN 300
Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20

Фланцевый дисковый поворотный затвор тип Z 614-A

Фланцевый дисковый поворотный затвор с эластомерным покрытием предназначен для управления потоком среды со средней коррозионной активностью.

Условный проход:
DN 50 – DN 300
Габаритная длина:
EN 558 серия 20 (DIN 3202 T3 K1)
ISO 5752 серия 20

Межфланцевый дисковый поворотный затвор тип Z 611-C

Данный межфланцевый затвор применяется в качестве запорно-регулирующего механизма в химической промышленности.

Условный проход:
DN 50 – DN 300
Другие диаметры по запросу
Габаритная длина: '
EN 558 серия 20

Фланцевый дисковый поворотный затвор тип Z 614-C

Данный фланцевый затвор применяется в качестве запорно-регулирующего механизма в химической промышленности.

Условный проход:
DN 50 – DN 300
Другие диаметры по запросу
Габаритная длина:
EN 558 серия 20
